基于改进灰狼算法优化极限学习机的光伏阵列故障诊断方法研究

doi:10.12096/j.2096-4528.pgt.23117

发电技术 ›› 2025, Vol. 46 ›› Issue (1): 72-82.DOI: 10.12096/j.2096-4528.pgt.23117

基于改进灰狼算法优化极限学习机的光伏阵列故障诊断方法研究

杨琛, 牛锋杰, 韩茂林, 周宁, 周定璇

上海海洋大学工程学院，上海市浦东新区 201306

收稿日期:2023-12-06 修回日期:2024-03-01 出版日期:2025-02-28 发布日期:2025-02-27
作者简介:杨琛(1978)，女，博士，副教授，研究方向为物联网大数据和智能控制技术、物联网技术、渔光互补技术，cyang@shou.edu.cn；
牛锋杰(1999)，男，硕士研究生，研究方向为光伏系统故障诊断，m210811396@st.shou.edu.cn；
韩茂林(1999)，男，硕士研究生，研究方向为光伏系统故障诊断，maolinH0812@163.com；
周宁(2000)，男，硕士研究生，研究方向为石化设备故障诊断，ningz281231@163.com；
周定璇(1997)，男，硕士研究生，研究方向为基于边缘智能的故障诊断，594280963@qq.com。
基金资助:
上海市崇明区科委2023年度可持续发展科技创新行动计划项目(CKST2023-01)

Research on Fault Diagnosis Method of Photovoltaic Arrays Based on Improved Grey Wolf Algorithm Optimized Extreme Learning Machine

Chen YANG, Fengjie NIU, Maolin HAN, Ning ZHOU, Dingxuan ZHOU

College of Engineering Science and Technology, Shanghai Ocean University, Pudong New District, Shanghai 201306, China

Received:2023-12-06 Revised:2024-03-01 Published:2025-02-28 Online:2025-02-27
Supported by:
Chongming District Science and Technology Commission 2023 Sustainable Development Science and Technology Innovation Action Plan Project(CKST2023-01)

摘要/Abstract

摘要：

目的光伏阵列在复杂室外工作条件下，发生的故障类型多样且程度不同，为了判断光伏阵列的工作状态，提出一种基于改进灰狼算法优化极限学习机(improved grey wolf optimized extreme learning machine，IGWO-ELM)的故障诊断方法。方法首先，针对9种故障仿真输出特性进行分析，建立了由短路电流、开路电压、最大功率点电流、最大功率点电压、填充因子组成的5维故障特征向量。其次，针对灰狼算法初始位置分布不均匀、全局搜索和局部开发过程不均衡的缺点，引入Circle映射和非线性收敛因子，提出一种改进的灰狼优化算法，优化极限学习机的输入层权重和隐含层节点偏置，以提高算法性能。最后，搭建仿真模型和实验平台并获取故障数据，基于K折交叉验证对数据集进行划分，代入IGWO-ELM模型进行正确率验证，并与其他算法模型进行对比。结果 IGWO-ELM模型对光伏阵列不同故障具有较高的识别率，对仿真数据和实验数据的分类正确率分别达到98.32%和95.48%。结论基于IGWO-ELM的故障诊断方法识别率高，迭代次数少，收敛速度快，可有效判断光伏阵列的工作状态。

关键词: 太阳能发电, 光伏阵列, 故障诊断, 改进灰狼优化(IGWO)算法, 极限学习机(ELM), K折交叉验证, 特征提取, 仿真

Abstract:

Objectives Photovoltaic arrays operating under complex outdoor conditions encounter various fault types with varying degrees of severity. To accurately assess the working status of photovoltaic arrays, a fault diagnosis method based on an improved grey wolf optimized extreme learning machine (IGWO-ELM) is proposed. Methods Firstly, nine fault simulation output characteristics are analyzed, and a five-dimensional fault feature vector is established, consisting of short-circuit current, open-circuit voltage, maximum power point current, maximum power point voltage, and fill factor. Secondly, to address the limitations of the grey wolf algorithm, such as uneven distribution of initial position and imbalance between global search and local exploitation, Circle mapping and nonlinear convergence factors are incorporated. An improved grey wolf optimization algorithm is then proposed, which optimizes the input layer weights and hidden layer node biases of the extreme learning machine to improve performance. Finally, simulation models and experimental platforms are developed to collect fault data, which are divided using K-fold cross validation. The data are input into the IGWO-ELM model for accuracy verification and compared with other algorithms. Results The IGWO-ELM model demonstrates high recognition rates for various fault types in photovoltaic arrays, achieving classification accuracy of 98.32% and 95.48% for simulation and experimental data, respectively. Conclusions The fault diagnosis method based on IGWO-ELM offers high accuracy, requires fewer iterations, and achieves fast convergence speed, effectively judging the working state of photovoltaic arrays.

Key words: solar power generation, photovoltaic arrays, fault diagnosis, improved grey wolf optimization (IGWO) algorithm, extreme learning machine (ELM), K-fold cross validation, feature extraction, simulation

中图分类号:

TK 51

杨琛, 牛锋杰, 韩茂林, 周宁, 周定璇. 基于改进灰狼算法优化极限学习机的光伏阵列故障诊断方法研究[J]. 发电技术, 2025, 46(1): 72-82.

Chen YANG, Fengjie NIU, Maolin HAN, Ning ZHOU, Dingxuan ZHOU. Research on Fault Diagnosis Method of Photovoltaic Arrays Based on Improved Grey Wolf Algorithm Optimized Extreme Learning Machine[J]. Power Generation Technology, 2025, 46(1): 72-82.

图/表 16

图1 光伏阵列Simulink仿真模型open1、open2为开路故障；short1、short2为短路故障；aging1、aging2为异常老化故障；shading1、shading2为部分阴影故障。

Fig. 1 Simulink simulation model of photovoltaic arrays

表1 故障类型描述

Tab. 1 Description of fault types

编号	故障类型	运行条件	标志
1	无故障	正常	normal
2	短路故障	1个组件短路	short1
3	短路故障	1条支路2个组件短路	short2
4	开路故障	1条支路开路	open1
5	开路故障	2条支路开路	open2
6	异常老化故障	老化且串联电阻为2 Ω	aging1
7	异常老化故障	老化且串联电阻为4 Ω	aging2
8	部分阴影故障	部分阴影(当前辐照度×0.6)	shading1
9	部分阴影故障	部分阴影(当前辐照度×0.3)	shading2

图2 不同故障类型的STC输出特性曲线

Fig. 2 STC output characteristic curves of differentfault types

图3 不同故障特征归一化结果箱线图

Fig. 3 Box plots of normalized results of different fault features

图4 隐含层节点数量对IGWO-ELM的影响

Fig. 4 Effect of the number of nodes in the hidden layer on IGWO-ELM

图5 k对IGWO-ELM的影响

Fig. 5 Effect of k on IGWO-ELM

表2 IGWO-ELM各故障类型诊断结果 (each fault type)

Tab. 2 IGWO-ELM diagnostic results of

故障类型	平均训练识别率/%	平均测试识别率/%
平均值	98.21	98.32
normal	99.459 6	99.52
short1	100	99.56
short2	100	98.44
open1	99.158 4	99.56
open2	99.339 5	98.93
aging1	86.007 1	89.35
aging2	99.940 1	100
shading1	100	100
shading2	100	99.53

表3 混合故障类型描述

Tab. 3 Description of mixed fault types

编号	运行条件	标志
10	1个组件短路+老化(串联电阻为2 Ω)	mixed1
11	1条支路开路+老化(串联电阻为4 Ω)+部分阴影	mixed2

图6 混合故障诊断结果

Fig. 6 Mixed fault diagnosis results

表4 不同模型的故障诊断结果对比

Tab. 4 Comparison of fault diagnosis results ofdifferent models

算法名称	平均训练识别率/%	平均测试识别率/%
PSO-ELM	98.30	97.86
GWO-ELM	98.29	97.88
IGWO-ELM	98.21	98.32

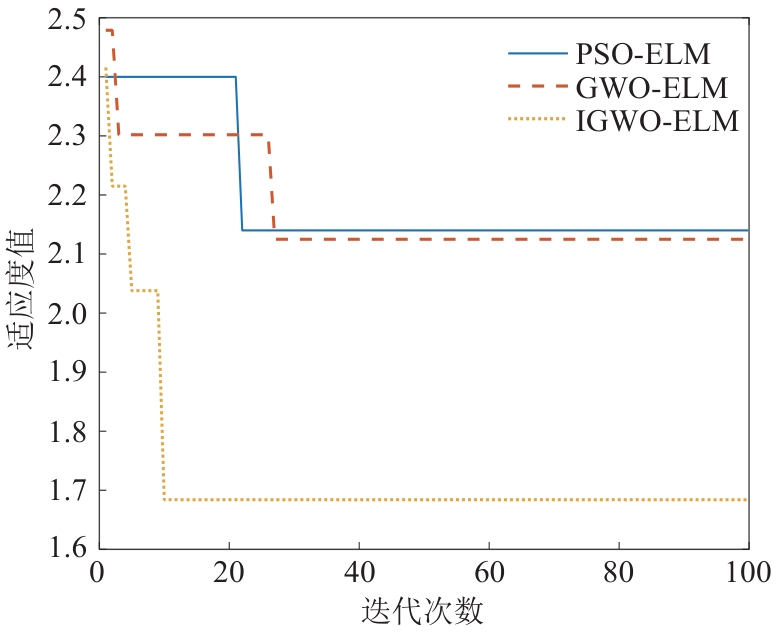

图7 适应度曲线对比

Fig. 7 Comparison of fitness curves

表5 不同特征向量的故障诊断结果 (feature vectors)

Tab. 5 Fault diagnosis results of different

类型	平均训练识别率/%	平均测试识别率/%
4维特征向量	97.89	98.11
5维特征向量	98.21	98.32

图8 光伏阵列实验平台

Fig. 8 Photovoltaic array experiment platform

图9 实验数据归一化结果箱线图

Fig. 9 Box plots of normalized results of experimental data

表6 IGWO实验数据故障诊断结果

Tab. 6 Fault diagnosis results of IGWO experimental data

故障类型	平均训练识别率/%	平均测试识别率/%
平均值	94.57	95.48
normal	94.72	96.25
short1	100	100
short2	100	100
open1	77.083 3	81.25
open2	100	100
aging1	93.61	93.75
aging2	97.22	98.75
shading1	92.50	92.50
shading2	100	100

图10 不同模型正确率对比

Fig. 10 Accuracy comparison of different models
