考虑需求响应的源-荷-储多时间尺度协同优化调度策略

doi:10.12096/j.2096-4528.pgt.22119

摘要/Abstract

摘要：

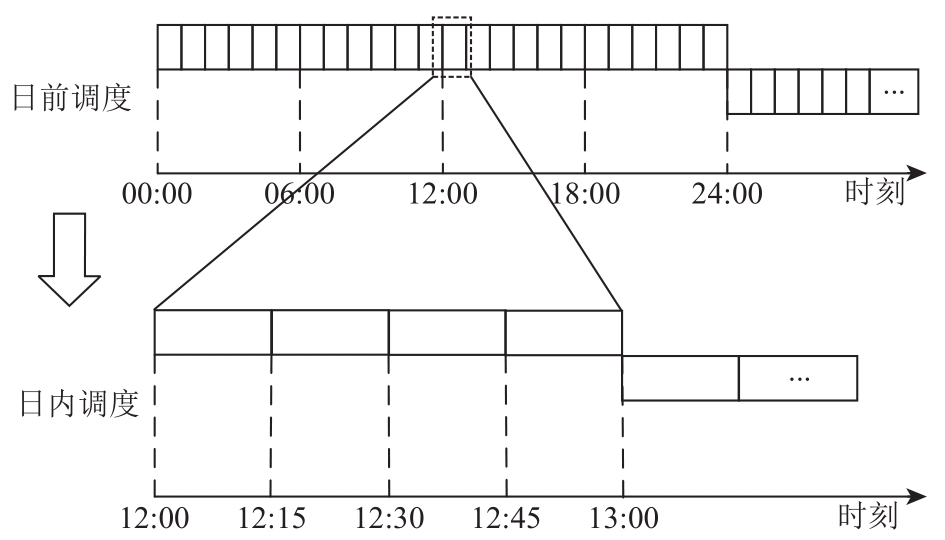

为应对未来高比例新能源接入带来的挑战，需充分挖掘不同类型调度资源的可调潜力。为此，提出了一种考虑需求响应的源-荷-储多时间尺度优化调度策略，旨在通过源-荷-储参与电网协同优化调度，提高系统运行的经济性和可靠性。首先，分析了不同类型可调资源的特性，构建了多时间尺度滚动调度总体框架，将整体调度分为日前调度和日内调度2个阶段；其次，基于多场景随机规划方法，建立了以系统总运行成本最小为目标的日前、日内优化调度模型，并在保证系统可靠运行的前提下对模型进行求解；最后，采用改进IEEE-30节点系统进行仿真分析，验证了所提策略的可行性和有效性。

关键词: 新能源, 源-荷-储, 需求响应, 多时间尺度, 滚动调度, 多场景随机规划

Abstract:

In order to meet the challenges brought by the high proportion of new energy access in the future, it is necessary to fully tap the adjustable potential of different types of scheduling resources. Therefore, a multi-time scale optimal scheduling strategy of source-load-storage considering demand response was proposed to improve the economy and reliability of system operation by participating in the coordinated optimal scheduling of power grid. Firstly, the characteristics of different types of adjustable resources were analyzed, and the overall framework of multi-time scale rolling scheduling was constructed. The overall scheduling was divided into two stages: day-ahead scheduling and intra-day scheduling. Secondly, based on the multi-scenario stochastic programming method, the day-ahead and intra-day optimal scheduling models with the goal of minimizing the total operating cost of the system were established, and the models were solved under the premise of ensuring the reliable operation of the system. Finally, the improved IEEE-30 node system was used for simulation analysis to verify the feasibility and effectiveness of the proposed strategy.

Key words: new energy, source-load-storage, demand response, multi-time scale, rolling scheduling, multi-scenario stochastic planning

中图分类号:

TK 01

杨锡勇, 张仰飞, 林纲, 张玉卓, 安允展, 杨昊天. 考虑需求响应的源-荷-储多时间尺度协同优化调度策略[J]. 发电技术, 2023, 44(2): 253-260.

Xiyong YANG, Yangfei ZHANG, Gang LIN, Yuzhuo ZHANG, Yunzhan AN, Haotian YANG. Multi-Time Scale Collaborative Optimal Scheduling Strategy for Source-Load-Storage Considering Demand Response[J]. Power Generation Technology, 2023, 44(2): 253-260.

图/表 8

参考文献 29

1	姜红丽，刘羽茜，冯一铭，等．碳达峰、碳中和背景下“十四五”时期发电技术趋势分析[J]．发电技术，2022，43(1)：54-64． doi:10.12096/j.2096-4528.pgt.21030
	JIANG H L， LIU Y X， FENG Y M，et al ．Analysis of power generation technology trends in the context of carbon peaking and carbon neutrality in the 14th Five-Year Plan period[J]．Power Generation Technology，2022，43(1)：54-64． doi:10.12096/j.2096-4528.pgt.21030
2	李晖，刘栋，姚丹阳．面向碳达峰碳中和目标的我国电力系统发展研判[J]．中国电机工程学报，2021，41(18)：6245-6259．
	LI H， LIU D， YAO D Y ．Research and judgment on the development of China’s power system towards the goal of carbon peak and carbon neutrality[J]．Proceedings of the CSEE，2021，41(18)：6245-6259．
3	王燕，杨秀媛，徐剑锋，等．民用可控负荷参与需求响应的控制策略[J]．发电技术，2020，41(6)：638-649． doi:10.12096/j.2096-4528.pgt.20014
	WANG Y， YANG X Y， XU J F，et al ．Control strategy of civil controllable load participating in demand response[J]．Power Generation Technology，2020，41(6)：638-649． doi:10.12096/j.2096-4528.pgt.20014
4	苏向敬，刘一航，张知宇，等．计及源荷不确定影响的不平衡配电网两阶段优化[J]．电力系统保护与控制，2022，50(23)：94-103．
	SU X J， LIU Y H， ZHANG Z Y，et al ．Two-stage optimization of unbalanced distribution networks considering impacts of DG and load uncertainties[J]．Power System Protection and Control，2022，50(23)：94-103．
5	蔡绍荣，沈力，江栗，等．考虑水风光互补与机会约束的电力系统源网荷协调扩展规划研究[J]．电网与清洁能源，2022，38(11)：134-145． doi:10.3969/j.issn.1674-3814.2022.11.016
	CAI S R， SHEN L， JIANG L，et al ．Study on source-network-demand coordinated expansion planning of the power system considering hydro-wind-solar complementary and chance constraints[J]．Power System and Clean Energy，2022，38(11)：134-145． doi:10.3969/j.issn.1674-3814.2022.11.016
6	汲国强，吴姗姗，谭显东，等．2021年我国电力供需形势分析及展望[J]．发电技术，2021，42(5)：568-575． doi:10.12096/j.2096-4528.pgt.21103
	JI G Q， WU S S， TAN X D，et al ．2021 China’s electricity supply and demand situation analysis and outlook[J]．Power Generation Technology，2021，42(5)：568-575． doi:10.12096/j.2096-4528.pgt.21103
7	程松，周鑫，任景，等．面向多级市场出清的负荷聚合商联合交易策略[J]．电力系统保护与控制，2022，50(20)：158-167．
	CHENG S， ZHOU X， REN J，et al ．Bidding strategy for load aggregators in a multi-stage electricity market[J]．Power System Protection and Control，2022，50(20)：158-167．
8	范帅，危怡涵，何光宇，等．面向新型电力系统的需求响应机制探讨[J]．电力系统自动化，2022，46(7)：1-12． doi:10.7500/AEPS20210726010
	FAN S， WEI Y H， HE G Y，et al ．Discussion on demand response mechanism for new power system[J]．Automation of Electric Power Systems，2022，46(7)：1-12． doi:10.7500/AEPS20210726010
9	WANG J， ZHONG H， MA Z，et al ．Review and prospect of integrated demand response in the multi-energy system[J]．Applied Energy，2017，202：772-782． doi:10.1016/j.apenergy.2017.05.150
10	胡戎，邱晓燕，张志荣．计及无功裕度的配电网两阶段无功优化调度策略[J]．电力建设，2021，42(9)：129-139． doi:10.12204/j.issn.1000-7229.2021.09.014
	HU R， QIU X Y， ZHANG Z R ．Two-stage reactive power optimization for distribution network considering reactive power margin[J]．Electric Power Construction，2021，42(9)：129-139． doi:10.12204/j.issn.1000-7229.2021.09.014
11	蒙志全，楼贤嗣，时涵，等．面向电力系统调度需求的负荷资源调控技术研究综述[J]．浙江电力，2022，41(8)：31-40．
	MENG Z Q， LOU X S， SHI H，et al ．A review of load resource scheduling and control geared to the needs of power system scheduling[J]．Zhejiang Electric Power，2022，41(8)：31-40．
12	谢雨奇，曾伟，马瑞．考虑用户响应度模糊控制的需求响应双层博弈模型[J]．电力工程技术，2022，41(6)：30-38． doi:10.12158/j.2096-3203.2022.06.004
	XIE Y Q， ZENG W， MA R ．Two-layer game model for demand response considering fuzzy control of user responsivenesss[J]．Electric Power Engineering Technology，2022，41(6)：30-38． doi:10.12158/j.2096-3203.2022.06.004
13	马红明，刘林青，谢海鹏，等．计及综合需求响应的电-热综合能源系统分布式光伏最大接入容量评估[J]．智慧电力，2021，49(8)：23-30． doi:10.3969/j.issn.1673-7598.2021.08.005
	MA H M， LIU L Q， XIE H P，et al ．Maximum access capacity assessment of distributed photovoltaic in. doi:10.3969/j.issn.1673-7598.2021.08.005
	integrated electric-thermal energy system considering integrated demand response[J]．Smart Power，2021，49(8)：23-30． doi:10.3969/j.issn.1673-7598.2021.08.005
14	王宝，叶斌，朱刘柱，等．市场环境下我国电力需求响应实践与探索[J]．电力需求侧管理，2021，23(5)：91-95． doi:10.3969/j.issn.1009-1831.2021.05.018
	WANG B， YE B， ZHU L Z，et al ．Practice and exploration of power demand response in China under market environment[J]．Power Demand Side Management，2021，23(5)：91-95． doi:10.3969/j.issn.1009-1831.2021.05.018
15	杨昆，杨涵庚，夏能弘，等．联合工业及中小型用户需求响应的日前调度优化研究[J]．电测与仪表，2021，58(11)：107-112．
	YANG K， YANG H G， XIA N H，et al ．Research on day ahead scheduling optimization of demand response of united industry and small and medium-sized users[J]．Electrical Measurement & Instrumentation，2021，58(11)：107-112．
16	GOLMOHAMADI H ．Operational scheduling of responsive prosumer farms for day‐ahead peak shaving by agricultural demand response aggregators[J]．International Journal of Energy Research，2020，45(1)：938-960． doi:10.1002/er.6017
17	田壁源，徐海奇，张新燕，等．考虑电价激励需求响应下微电网日前优化调度方法[J]．电力需求侧管理，2020，22(6)：45-50． doi:10.3969/j.issn.1009-1831.2020.06.010
	TIAN B Y， XU H Q， ZHANG X Y，et al ．Day ahead optimal dispatching method of microgrid considering the response of electricity price incentive demand[J]．Power Demand Side Management，2020，22(6)：45-50． doi:10.3969/j.issn.1009-1831.2020.06.010
18	何沁蔓，刘晓峰，王琦，等．计及用电满意度优先级划分的负荷聚合商调度策略研究[J]．电网技术，2021，45(7)：2666-2675．
	HE Q M， LIU X F， WANG Q，et al ．Research on load aggregator scheduling strategy considering priority division of power consumption satisfaction[J]．Power System Technology，2021，45(7)：2666-2675．
19	袁泉，吴云亮，李豹，等．计及源荷不确定性的多时间尺度滚动调度计划模型与方法[J]．电力系统保护与控制，2019，47(16)：8-16． doi:10.19783/j.cnki.pspc.181123
	YUAN Q， WU Y L， LI B，et al ．Model and methodology for multi-time scale rolling scheduling plan with source load uncertainty[J]．Power System Protection and Control，2019，47(16)：8-16． doi:10.19783/j.cnki.pspc.181123
20	王辉，梁登香，韩晓娟．储能参与泛在电力物联网辅助服务应用综述[J]．发电技术，2021，42(2)：171-179． doi:10.12096/j.2096-4528.pgt.19184
	WANG H， LIANG D X， HAN X J ．Overview of energy storage participating in the application of ubiquitous power Internet of things auxiliary services[J]．Power Generation Technology，2021，42(2)：171-179． doi:10.12096/j.2096-4528.pgt.19184
21	马锐，李相俊，李文启，等．可再生能源供电区域电网中储能系统协同调度策略[J]．发电技术，2021，42(1)：31-39． doi:10.12096/j.2096-4528.pgt.20027
	MA R， LI X J， LI W Q，et al ．Cooperative scheduling strategy of energy storage system in renewable energy power supply regional power grid[J]．Power Generation Technology，2021，42(1)：31-39. doi:10.12096/j.2096-4528.pgt.20027
22	施云辉，郭创新．考虑运行风险的含储能综合能源系统优化调度[J]．发电技术，2020，41(1)：56-63． doi:10.12096/j.2096-4528.pgt.19142
	SHI Y H， GUO C X ．Optimal scheduling of integrated energy system with energy storage considering operational risk[J]．Power Generation Technology，2020，41(1)：56-63． doi:10.12096/j.2096-4528.pgt.19142
23	崔杨，纪银锁，仲悟之，等．基于电-热联合储能的弃风消纳调度方法[J]．太阳能学报，2021，42(12)：192-199．
	CUI Y， JI Y S， ZHONG W Z，et al ．Optimal scheduling of integrated energy system with energy storage considering operational risk[J]．Acta Energiae Solaris Sinica，2021，42(12)：192-199．
24	袁桂丽，刘培德，唐福斌，等．计及绿色电力证书与碳交易制度的“源-荷”协调优化调度[J]．太阳能学报，2022，43(6)：190-195． doi:10.19912/j.0254-0096.tynxb.2020-1044
	YUAN G L， LIU P D， TANG F B，et al ．“Source load” coordinated and optimized dispatching considering green power certificate and carbon trading system[J]．Acta Energiae Solaris Sinica，2022，43(6)：190-195． doi:10.19912/j.0254-0096.tynxb.2020-1044
25	章姝俊，钱啸，白聪，等．面向多应用场景的储能系统优化配置方法[J]．浙江电力，2022，41(5)：22-31．
	ZHANG S J， QIAN X， BAI C，et al ．Optimal configuration method of energy storage system oriented to multi-application scenarios[J]．Zhejiang Electric Power，2022，41(5)：22-31．
26	王皓，艾芊，甘霖，等．基于多场景随机规划和MPC的冷热电联合系统协同优化[J]．电力系统自动化，2018，42(13)：51-58． doi:10.7500/AEPS20171225002
	WANG H， AI Q， GAN L，et al ．Collaborative optimization of combined cooling， heating and power system based on multi scenario stochastic programming and MPC[J]．Automation of Electric Power System，2018，42(13)：51-58． doi:10.7500/AEPS20171225002
27	崔杨，修志坚，刘闯，等．计及需求响应与火-储深度调峰定价策略的电力系统双层优化调度[J]．中国电机工程学报，2021，41(13)：4403-4415．
	CUI Y， XIU Z J， LIU C，et al ．Double level optimal dispatch of power system considering demand response and fire storage deep peak shaving pricing strategy[J]．Proceedings of the CSEE，2021，41(13)：4403-4415．
28	崔杨，张家瑞，仲悟之，等．考虑源-荷多时间尺度协调优化的大规模风电接入多源电力系统调度策略[J]．电网技术，2021，45(5)：1828-1837．
	CUI Y， ZHANG J R， ZHONG W Z，et al ．Scheduling strategy for large-scale wind power access to multi-source power system considering coordinated optimization of source load multi time scales[J]．Power System Technology，2021，45(5)：1828-1837．
29	YU X W， LIN C， HE L X，et al ．Photovoltaic generation scenario analysis considering irradiation uncertainty and output derating probability[C]//2021 IEEE 5th Conference on Energy Internet and Energy System Integration．Taiyuan，China：IEEE，2021：997-1003． doi:10.1109/ei252483.2021.9712998

参数	数值
充、放电系数	0.95、0.95
容量上、下限/(MW⋅h)	190、50
充电功率上、下限/MW	60、20
放电功率上、下限/MW	60、20
初始容量/(MW⋅h)	100
充放电费用/[元/(MW⋅h)]	20

参数	数值
充、放电系数	0.95、0.95
容量上、下限/(MW⋅h)	190、50
充电功率上、下限/MW	60、20
放电功率上、下限/MW	60、20
初始容量/(MW⋅h)	100
充放电费用/[元/(MW⋅h)]	20

成本项	策略1	策略2	策略3
总成本	455 217.57	492 002.10	741 354.02
火电机组成本	301 778.67	296 177.86	287 200.44
储能成本	4 589.47	4 589.47	9 483.79
A类负荷成本	68 972.25	0	19 491.00
B类负荷成本	714.23	0	0
弃新能源成本	54 633.62	44 635.89	90 470.04
失负荷成本	24 529.33	146 598.88	334 708.75

成本项	策略1	策略2	策略3
总成本	455 217.57	492 002.10	741 354.02
火电机组成本	301 778.67	296 177.86	287 200.44
储能成本	4 589.47	4 589.47	9 483.79
A类负荷成本	68 972.25	0	19 491.00
B类负荷成本	714.23	0	0
弃新能源成本	54 633.62	44 635.89	90 470.04
失负荷成本	24 529.33	146 598.88	334 708.75

成本项	方法1	方法2	方法3
总成本	455 217.57	491 443.16	538 296.48
火电机组成本	301 778.67	291 367.67	311 630.34
储能成本	4 589.47	3 789.47	4 589.47
A类负荷成本	68 972.25	55 748.29	70 816.33
B类负荷成本	714.23	1 604.07	5 623.67
弃新能源成本	54 633.62	14 114.55	144 406.67
失负荷成本	24 529.33	128 608.58	1 230.00
