变电设备温度态势感知及辅助决策系统方案研究

陈昱¹, 丁鸿¹, 崔勇²^,³, 朱里¹, 陈士俊⁴, 凌秋阳¹, 徐勇生⁴, 郑建³

^1.国网浙江省电力有限公司湖州供电公司，浙江省湖州市 313000
^2.安徽科技学院管理学院，安徽省蚌埠市 233030
^3.三峡大学电气与新能源学院，湖北省宜昌市 443002
^4.浙江泰仑电力集团有限责任公司，浙江省湖州市 313000

收稿日期:2023-11-20 修回日期:2024-02-25 出版日期:2024-08-31 发布日期:2024-08-27
通讯作者: 崔勇
作者简介:陈昱(1974)，男，高级工程师，主要从事变电运维现场管理工作，chenyu190438@163.com；
崔勇(1978)，男，博士，副教授，主要研究方向为新能源电力系统优化、能源管理，本文通信作者，cuiyong826@126.com。
基金资助:
安徽省高校协同创新项目(GXXT-2023-065);浙江泰仑电力集团有限责任公司科技项目(TLGZ2212001-012);安徽科技学院人才引进项目(GLYJ202202)

Research on Temperature Situation Awareness and Auxiliary Decision-Making System Scheme of Substation Equipment

Yu CHEN¹, Hong DING¹, Yong CUI²^,³, Li ZHU¹, Shijun CHEN⁴, Qiuyang LING¹, Yongsheng XU⁴, Jian ZHENG³

^1.Huzhou Power Supply Company, State Grid Zhejiang Electric Power Co. , Ltd. , Huzhou 313000, Zhejiang Province, China
^2.College of Management, Anhui Science and Technology University, Bengbu 233030, Anhui Province, China
^3.College of Electrical Engineering & New Energy, China Three Gorges University, Yichang 443002, Hubei Province, China
^4.Zhejiang Talent Electric Group Co. , Ltd. , Huzhou 313000, Zhejiang Province, China

Received:2023-11-20 Revised:2024-02-25 Published:2024-08-31 Online:2024-08-27
Contact: Yong CUI
Supported by:
the University Synergy Innovation Progarm of Anhui Province(GXXT-2023-065);Technology Project of Zhejiang Tailun Electric Group Co., Ltd(TLGZ2212001-012);Talent Introduction Project of Anhui Science and Technology University(GLYJ202202)

摘要/Abstract

摘要：

目的为了提升变电设备运维管理的智能化水平，及时发现并预防因设备过热导致的故障风险，保障电网安全稳定运行，提出了变电设备温度态势感知及辅助决策方案。方法从感知层、理解层、预测层和辅助决策层4个方面展开研究。在感知层，利用K近邻(K-nearest neighbor，KNN)分类算法分析多类温度数据的关联性。在理解层，通过BP神经网络构建历史数据传递模型，以处理历史数据缺失问题。在预测层，为应对非线性数据和噪声，设计了自回归积分滑动平均(autoregressive integrated moving average，ARIMA)模型与支持向量机(support vector machine，SVM)组合的温度预测模型。在辅助决策层，应用灰色关联度分析设备温度变化与故障风险之间的关系。结果基于所提方案的算例验证结果表明，该方案实现了对设备未来温度变化趋势的有效感知，并为设备缺陷判断提供了依据。结论所提方案通过多维度、深层次的温度数据分析，揭示了设备温度与故障风险之间潜在的关联关系，实现了对变电设备运行趋势的预判，为变电设备运行方式优化以及制定设备检修计划提供参考。

关键词: 电力系统, 变电站, 温度态势感知, 辅助决策, 自回归积分滑动平均(ARIMA)模型, BP神经网络, 支持向量机(SVM)

Abstract:

Objectives To enhance the intelligent management of substation equipment maintenance, timely identify and mitigate the risks of failures caused by device overheating, and ensure the safe and stable operation of the power grid, the temperature situation awareness and auxiliary decision-making scheme of substation equipment were proposed. Methods The research was carried out from four aspects: the perception layer, the understanding layer, the prediction layer, and the auxiliary decision-making layer.　In the perception layer, the K-nearest neighbor (KNN) classification algorithm was used to analyze the correlation of multi-class temperature data. In the understanding layer, a BP neural network was employed to construct a historical data transmission model to address missing historical data issues. In the prediction layer, a temperature prediction model combining autoregressive integrated moving average (ARIMA) and support vector machine (SVM) was designed to handle nonlinear data and noise. In the auxiliary decision-making layer, the grey relational analysis was applied to analyze the relationship between equipment temperature changes and fault risks. Results The verification results of numerical examples based on the proposed scheme show that the scheme realizes the effective perception of the future temperature variation trends of the equipment and provides a basis for the identification of equipment defects. Conclusions Through multi-dimensional and deep-level temperature data analysis, the proposed scheme reveals the potential correlation between equipment temperature and fault risk, realizes the prediction of the operational trend of substation equipment, and provides a reference for the optimization of operational mode and the formulation of equipment maintenance plan.

Key words: power system, substation, temperature state awareness, auxiliary decision-making, autoregressive integrated moving average (ARIMA) model, BP neural network, support vector machine (SVM)

中图分类号:

TK 012

陈昱, 丁鸿, 崔勇, 朱里, 陈士俊, 凌秋阳, 徐勇生, 郑建. 变电设备温度态势感知及辅助决策系统方案研究[J]. 发电技术, 2024, 45(4): 744-752.

Yu CHEN, Hong DING, Yong CUI, Li ZHU, Shijun CHEN, Qiuyang LING, Yongsheng XU, Jian ZHENG. Research on Temperature Situation Awareness and Auxiliary Decision-Making System Scheme of Substation Equipment[J]. Power Generation Technology, 2024, 45(4): 744-752.

图/表 5

图1 系统方案总体设计图

Fig. 1 Overall design diagram of the system scheme

图2 组合预测模型流程图

Fig. 2 Flow chart of the combination forecasting model

图3 油温预测图

Fig. 3 Oil temperature prediction chart

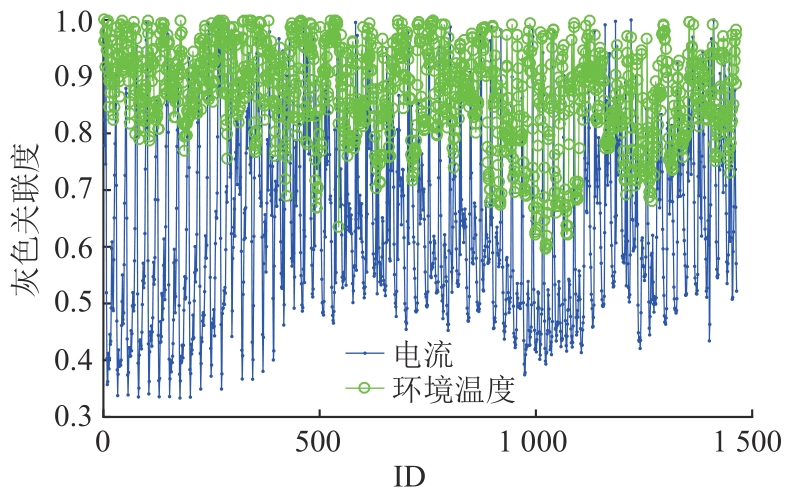

图4 灰色关联度图
