基于双锁相环的海上风场综合惯量调频策略研究

doi:10.12096/j.2096-4528.pgt.22118

发电技术 ›› 2024, Vol. 45 ›› Issue (2): 282-290.DOI: 10.12096/j.2096-4528.pgt.22118

• 双碳背景下灵活性发电技术 • 上一篇下一篇

基于双锁相环的海上风场综合惯量调频策略研究

刘林¹, 王大龙¹, 綦晓², 周振波¹, 林焕新³, 蔡传卫³

^1.南方电网南方海上风电联合开发有限公司，广东省珠海市 519070
^2.暨南大学能源电力研究中心，广东省珠海市 519070
^3.中国能源建设集团广东省电力设计研究院有限公司，广东省广州市 510663

收稿日期:2023-05-23 出版日期:2024-04-30 发布日期:2024-04-29
通讯作者: 綦晓
作者简介:刘林(1983)，男，工程师，研究方向为电力系统自动化、海上风电监控系统建设调试和运行，liu_lin145@163.com；
綦晓(1992)，男，博士，讲师，研究方向为高比例新能源电力系统频率控制及优化，本文通信作者，qixiao.jnu@gmail.com。
基金资助:
国家自然科学基金青年项目(52106244);广东省基础与应用基础研究基金青年项目(2021A1515110016);中央高校基本科研业务费青年项目(21620336)

Study on Double Phase-Locked Loop on the Synthetic Inertia Control of Offshore Wind Farm Frequency Regulation

Lin LIU¹, Dalong WANG¹, Xiao QI², Zhenbo ZHOU¹, Huanxin LIN³, Chuanwei CAI³

^1.China Southern Power Grid Southern Offshore Wind Power Joint Development Co. , Ltd. , Zhuhai 519070, Guangdong Province, China
^2.Energy and Electricity Research Center, Jinan University, Zhuhai 519070, Guangdong Province, China
^3.Guangdong Electric Power Design Institute of China Energy Engineering Group Co. , Ltd. , Guangzhou 510663, Guangdong Province, China

Received:2023-05-23 Published:2024-04-30 Online:2024-04-29
Contact: Xiao QI
Supported by:
National Natural Science Foundation of China(52106244);Guangdong Basic and Applied Basic Research Foundation(2021A1515110016);the Fundamental Research Funds for the Central Universities(21620336)

摘要/Abstract

摘要：

海上风电作为构建以新能源为主体的新型电力系统的重要组成部分将在沿海城市迅速发展，大规模海上风电并网将大幅削减系统惯量，降低频率抗扰能力。为此，提出基于双锁相环的海上风场综合惯量控制策略。首先，从理论上分析了锁相环对风机虚拟惯量的影响机理，探究了参数变化下风机惯量支撑能力和系统频率响应特性；其次，通过分析锁相环参数变化对风机一次调频能力的消极影响，提出基于变参数-快速双锁相环的海上风场综合惯量调频策略；最后，通过仿真验证所提调频策略的有效性。结果表明，综合惯量控制策略在频率响应快速性、抑制测量噪声等方面均具有显著优势。

关键词: 海上风场, 综合惯量控制, 调频策略, 新型电力系统, 锁相环

Abstract:

To build the new power system with the main body of new energy, the offshore wind farm (OWF) is an important part and has been rapidly developed in coastal cities. However, the large-scale OWFs also reduce the inertia of power systems, which significantly decreases the anti-disturbance capability of system frequency Therefore, a synthetic inertia control strategy for OWF based on dual phase-locked loops (PLL) was proposed. First, the influence mechanism of PLL on virtual inertia of wind turbine was theoretically analyzed for variable parameter PLL. And the variation rule of wind turbine inertia support capacity and system frequency response characteristics with parameter changing PLL was explored. Then, the double PLL based OWF frequency regulation strategy was proposed through analyzing the negative effect of primary frequency regulation characteristics caused by the variable parameter of PLL. Finally, the effectiveness of the proposed frequency regulation strategy was verified though simulations. The results show that the proposed method has significant advantages in frequency response speed and frequency measurement noise suppression.

Key words: offshore wind farm, synthetic inertia control, frequency regulation strategy, new-type power system, phase-locked loop

中图分类号:

TK 89

刘林, 王大龙, 綦晓, 周振波, 林焕新, 蔡传卫. 基于双锁相环的海上风场综合惯量调频策略研究[J]. 发电技术, 2024, 45(2): 282-290.

Lin LIU, Dalong WANG, Xiao QI, Zhenbo ZHOU, Huanxin LIN, Chuanwei CAI. Study on Double Phase-Locked Loop on the Synthetic Inertia Control of Offshore Wind Farm Frequency Regulation[J]. Power Generation Technology, 2024, 45(2): 282-290.

图/表 19

图1 海上风场等值模型

Fig. 1 Model of offshore wind farm

图2 传统PD虚拟惯量控制下的系统频率响应模型

Fig. 2 Frequency response model with traditional PD-based virtual inertial control

图3 IEEE 2机4节点标准模型

Fig. 3 Standard model of IEEE with 2 generators and 4-buses

图4 基于PI的锁相环控制结构框图

Fig. 4 Control structure of PI-based PLL

图5 线性化后的风机控制系统结构图

Fig. 5 Control structure of linearized control system of wind turbine

图6 基于变参数锁相环的等效风机控制框图

Fig. 6 Equivalent control structure of variable parameter PLL-based wind turbine

图7 变参数锁相环伯德图(ki不变，kp增大)

Fig. 7 Bode diagram of variable parameter PLL with certain kiand variable kp

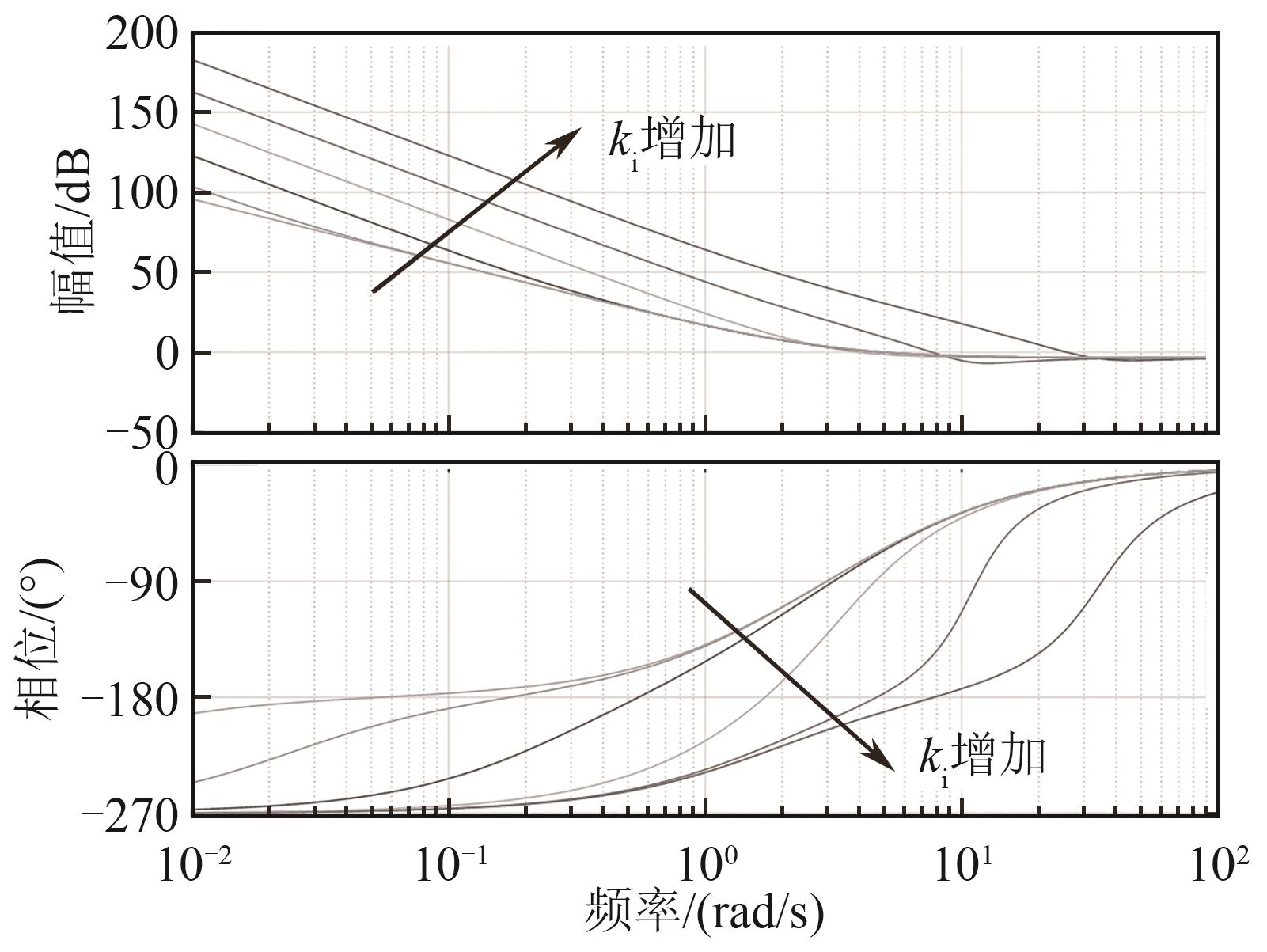

图8 变参数锁相环伯德图(kp不变，ki增大)

Fig. 8 Bode diagram of variable parameter PLL with certain kp and variable ki

图9 基于双锁相环的风机综合惯量调频策略

Fig. 9 Equivalent control structure of PLL-based wind turbine

图10 锁相环参数ki变化下系统频率响应曲线

Fig. 10 Curves of system frequency responses with variation of PLL parameter ki

图11 锁相环参数ki变化下风机功率响应曲线

Fig. 11 Curves of wind turbine power responses with variation of PLL parameter ki

图12 锁相环参数kp变化下系统频率响应曲线

Fig. 12 Curves of system frequency responses with variation of PLL parameter kp

图13 锁相环参数kp变化下风机功率响应曲线

Fig. 13 Curves of wind turbine power responses with variation of PLL parameter kp

图14 不同锁相环控制策略下系统频率响应曲线

Fig. 14 Curves of system frequency responses with different PLL control strategies

图15 不同锁相环控制策略下风机功率响应曲线

Fig. 15 Curves of wind turbine power responses with different PLL control strategies

图16 不同控制策略下的系统测量频率响应曲线

Fig. 16 Curves of power system measurement frequency responses with different control strategies

图17 不同控制策略下的系统实际频率响应曲线

Fig. 17 Curves of power system actual frequency responses with different control strategies

图18 不同控制策略下风机功率响应曲线

Fig. 18 Curves of wind power response with different control strategies

图19 不同控制策略下风机功率变化参考值曲线

Fig. 19 Curves of referenced wind power change with different control strategies
