一种改进组合神经网络的超短期风速预测方法研究

doi:10.12096/j.2096-4528.pgt.22038

摘要/Abstract

摘要：

超短期风速预测是保障风电机组桨距角前馈控制实施效果的关键，对提高风电机组环境适应性具有重要影响。为了提高预测精度，提出了一种改进组合神经网络的超短期风速预测方法。该方法选择适合时间序列预测且具有较强非线性学习能力的BP神经网络和长短期记忆(long short-term memory，LSTM)神经网络进行加权组合，以消除单个神经网络可能存在的较大误差；同时，为了提高组合效果，采用差分进化算法对组合权重进行优化。将该方法应用于某风场超短期风速预测中，通过与单神经网络预测、等权重组合神经网络预测的结果对比，验证了所提方法在提高预测精度上的有效性。

关键词: 风力发电, 超短期风速预测, BP神经网络, 长短期记忆(LSTM)神经网络, 差分进化(DE)算法

Abstract:

Ultra-short-term wind speed prediction is the key to ensure the implementation effect of wind turbine pitch angle feedforward control, and has an important impact on improving the environmental adaptability of wind turbines. In order to improve the prediction accuracy, an ultra-short-term wind speed prediction method based on an improved combined neural networks was proposed. In this method, BP neural network and long short-term memory (LSTM) neural network, which are suitable for time series prediction and have strong nonlinear learning ability, are selected for weighted combination to eliminate the large error that may exist in a single neural network. At the same time, to improve the combination effect, the differential evolution (DE) algorithm was used to optimize the combination weight. The method was applied to the ultra-short-term wind speed prediction of a wind farm. Compared with the results of single neural network prediction and equal weight combined neural networks prediction, the effectiveness of the proposed method in improving the prediction accuracy was verified.

Key words: wind power, ultra-short-term wind speed prediction, BP neural network, long short-term memory (LSTM) neural network, differential evolution (DE) algorithm

中图分类号:

TK 81

邵宜祥, 刘剑, 胡丽萍, 过亮, 方渊, 李睿. 一种改进组合神经网络的超短期风速预测方法研究[J]. 发电技术, 2024, 45(2): 323-330.

Yixiang SHAO, Jian LIU, Liping HU, Liang GUO, Yuan FANG, Rui LI. Research on an Ultra-Short-Term Wind Speed Prediction Method Based on Improved Combined Neural Networks[J]. Power Generation Technology, 2024, 45(2): 323-330.

图/表 11

图1 基于BP神经网络的超短期风速预测模型

Fig. 1 Ultra-short-term wind speed prediction model based on BP neural network

图2 基于LSTM神经网络的超短期风速预测模型

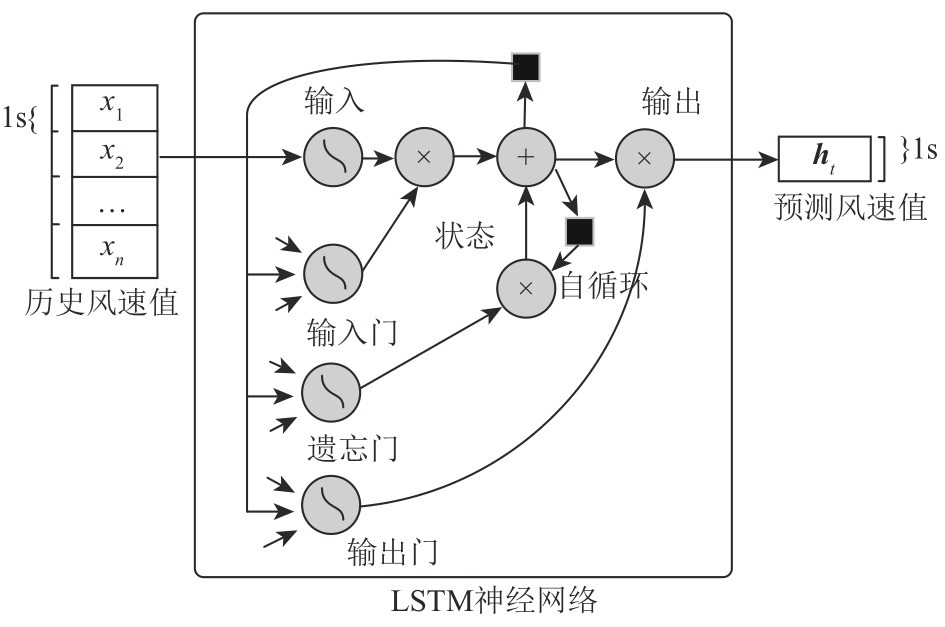

Fig. 2 Ultra-short-term wind speed prediction model based on LSTM neural network

图3 基于DE优化的组合神经网络超短期风速预测原理图

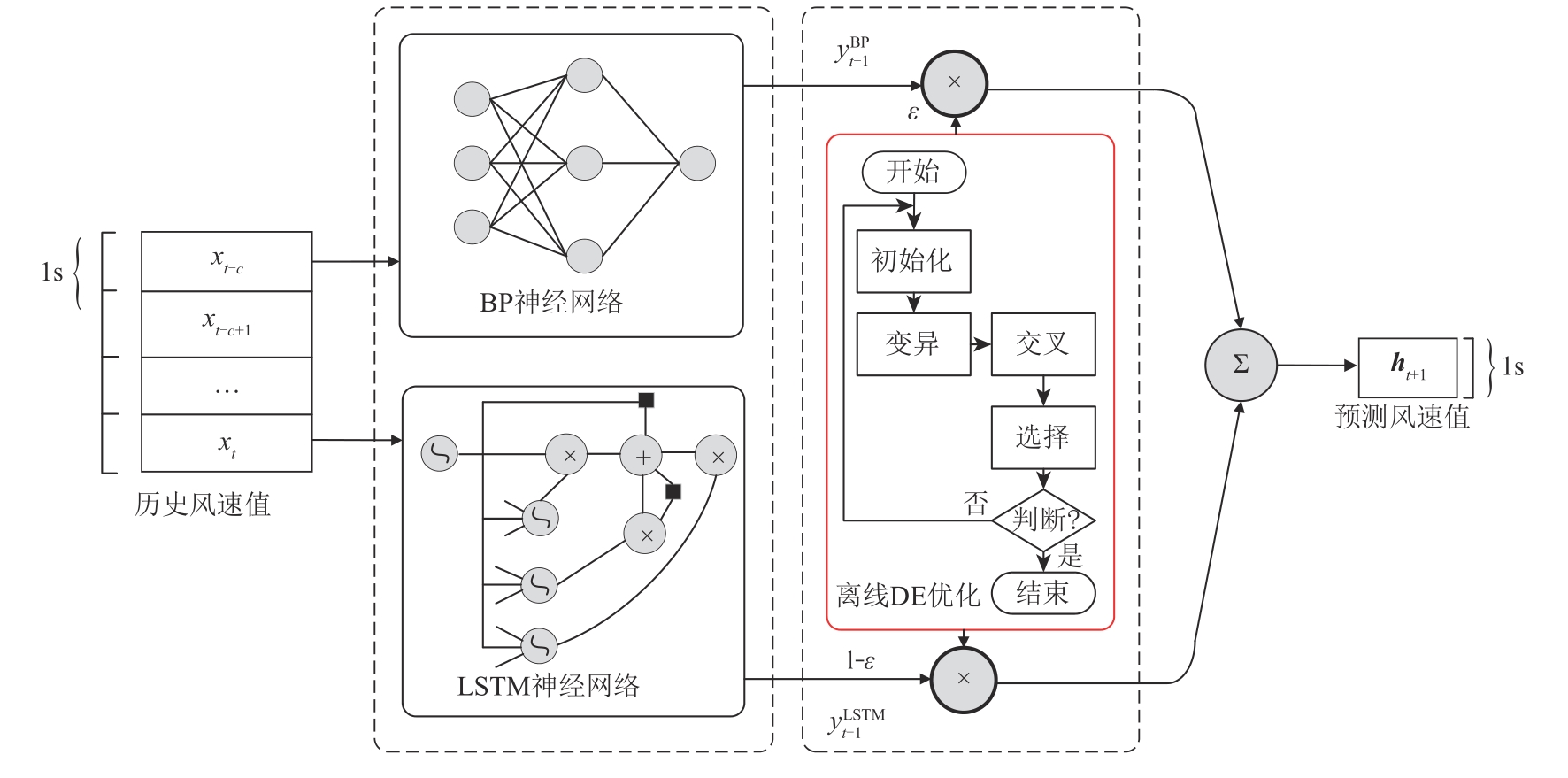

Fig. 3 Schematic diagram of combined neural network ultra-short-term wind speed forecasting based on DE optimization

图4 某风电场15 min风速序列

Fig. 4 15 minute wind speed sequence of a wind farm

表1 风速样本映射结构

Tab. 1 Wind speed sample mapping structure

a个输入	b个输出
x₁，x₂，…，x_a	x_a+₁，x_a+₂，…，x_a+b
x₂，x₃，…，x_a+₁	x_a+₂，x_a+₃，…，x_a+b+₁
…	…
x_K，x_K+₁，…，x_K+a-₁	x_K+a，x_K+a+₂，…，x_K+a+b-₁

图5 2种模型的超短期风速预测结果

Fig. 5 Ultra-short-term wind speed prediction results of the two models

图6 2种模型风速预测结果误差分布频数直方图及其高斯拟合曲线

Fig. 6 Frequency histogram of the error distribution of the wind speed prediction results of the two models and its Gauss fitting curve

表2 2种模型风速预测结果的评价指标

Tab. 2 Evaluation metrics for the wind speed prediction results of the two models

误差	等权重组合预测模型	DE优化组合预测模型
E_MAE/(m/s)	0.087 7	0.086 1
E_RMSE/(m/s)	0.120 1	0.117 8
E_MAPE/%	1.619 3	1.591 1
E_ME/(m/s)	-0.025 2	-0.025 1

图7 不同模型的超短期风速预测结果

Fig. 7 Ultra-short-term wind speed prediction results of the different models

图8 不同模型风速预测结果误差分布频数直方图及其高斯拟合曲线

Fig. 8 Frequency histogram of the error distribution of the wind speed prediction results of the different models and its Gauss fitting curve

表3 不同模型风速预测结果的评价指标

Tab. 3 Evaluation metrics for the wind speed prediction results of the different models

误差	BP 神经网络预测模型	LSTM神经网络预测模型	DE优化组合预测模型
E_MAE/(m/s)	0.096 5	0.089 6	0.086 1
E_RMSE/(m/s)	0.129 5	0.122 0	0.117 8
E_MAPE/%	1.772 3	1.652 0	1.591 1
E_ME/(m/s)	-0.025 5	-0.025 3	-0.025 1
