基于无人机巡检的输电线路绝缘子及其异物检测算法

doi:10.12096/j.2096-4528.pgt.24230

发电技术 ›› 2025, Vol. 46 ›› Issue (3): 532-540.DOI: 10.12096/j.2096-4528.pgt.24230

• AI在新型电力系统中的应用 • 上一篇

基于无人机巡检的输电线路绝缘子及其异物检测算法

于子涵¹, 王赫鸣¹, 王建凯¹, 朱胜强¹, 孟祥忠²

^1.山东黄金电力有限公司，山东省烟台市 266040
^2.青岛科技大学自动化与电子工程学院，山东省青岛市 266061

收稿日期:2024-10-29 修回日期:2024-11-29 出版日期:2025-06-30 发布日期:2025-06-16
通讯作者: 孟祥忠
作者简介:于子涵(1986)，女，工程师，研究方向为智能变电站建设、电力智能巡检、电力系统大数据监控，690470882@qq.com；
王赫鸣(1989)，男，硕士，工程师，研究方向为电力智能巡检、智能变电站建设、电力无人机巡检与控制，13465505668@139.com；
王建凯(1989)，男，工程师，研究方向为智能变电站建设、电力智能巡检、电力系统开发与设计，807643738@qq.com；
朱胜强(1973)，男，工程师，研究方向为智能变电站建设、电力智能巡检、电力系统监控与开发，595221206@qq.com；
孟祥忠(1964)，男，博士，教授，研究方向电力电子技术、电力系统自动化技术、智能电力巡检，本文通信作者，woaiyishanyishui@126.com。
基金资助:
山东省自然科学基金项目(ZR2022ME194)

Detection Algorithm for Insulators and Foreign Objects on Transmission Lines Based on Unmanned Aerial Vehicle Inspection

Zihan YU¹, Heming WANG¹, Jiankai WANG¹, Shengqiang ZHU¹, Xiangzhong MENG²

^1.Shandong Golden Electric Power Limited Company, Yantai 266040, Shandong Province, China
^2.College of Automation and Electronic Engineering, Qingdao University of Science & Technology, Qingdao 266061, Shandong Province, China

Received:2024-10-29 Revised:2024-11-29 Published:2025-06-30 Online:2025-06-16
Contact: Xiangzhong MENG
Supported by:
Shandong Provincial Natural Science Foundation(ZR2022ME194)

摘要/Abstract

摘要：

目的传统的电网巡检方式存在劳动强度大、效率低等问题，为此，以山东黄金电网为研究对象，提出一种基于轻量化深度学习网络YOLOv5-Mv3的无人机巡检电网绝缘子及其异物检测算法。方法首先，通过无人机巡检电网拍摄图片来构建数据集，对数据集进行训练；其次，针对电网绝缘子及其异物，采用Mobilenetv3来替代CSPDarknet53作为特征提取网络，对YOLOv5-Mv3进行轻量化改进，减少模型参数和计算量，在保证准确率的同时，满足实时检测的要求。结果该检测算法的均值平均精度达到84.7%，检测速度达到56.6帧/s，改进的YOLOv5-Mv3与Faster RCNN、SSD、YOLOv4模型相比，具有更高的检测精度和更快的检测速度。结论该算法提高了无人机巡检电网效率，实现了轻量高效的效果，符合电网智能巡检的要求。

关键词: 电力系统, 人工智能(AI), 电网, 无人机, 目标检测, 输电线路, 电力巡检, 机器视觉, 图像处理

Abstract:

Objectives Traditional power grid inspection methods suffer from high labor intensity and low efficiency. Taking Shandong Golden Power Grid as the research object, this study proposes an inspection algorithm using unmanned aerial vehicle (UAV) based on lightweight deep learning network YOLOv5-Mv3 for detecting grid insulators and foreign objects. Methods Firstly, a dataset is constructed using images captured by UAVs during power grid inspection and is trained. Then, for the grid insulators and foreign objects, Mobilenetv3 is used to replace CSPDarknet53 as the feature extraction network in order to lighten the YOLOv5-Mv3 model, reducing parameters and computational cost while maintaining accuracy and enabling real-time detection. Results The proposed detection algorithm achieves a mean Average Precision of 84.7% and 56.6 frames per second. Compared to Faster RCNN, SSD, and YOLOv4 models, the improved YOLOv5-Mv3 demonstrates higher detection accuracy and faster performance. Conclusions The proposed algorithm improves the efficiency of UAV-based power grid inspection and achieves lightweight and high-efficiency effect, fully meeting the requirements for intelligent power grid inspection.

Key words: power system, artifical intelligence (AI), power grid, unmanned aerial vehicle, target detection, transmission line, power inspection, machine vision, image processing

中图分类号:

TM 216

于子涵, 王赫鸣, 王建凯, 朱胜强, 孟祥忠. 基于无人机巡检的输电线路绝缘子及其异物检测算法[J]. 发电技术, 2025, 46(3): 532-540.

Zihan YU, Heming WANG, Jiankai WANG, Shengqiang ZHU, Xiangzhong MENG. Detection Algorithm for Insulators and Foreign Objects on Transmission Lines Based on Unmanned Aerial Vehicle Inspection[J]. Power Generation Technology, 2025, 46(3): 532-540.

图/表 9

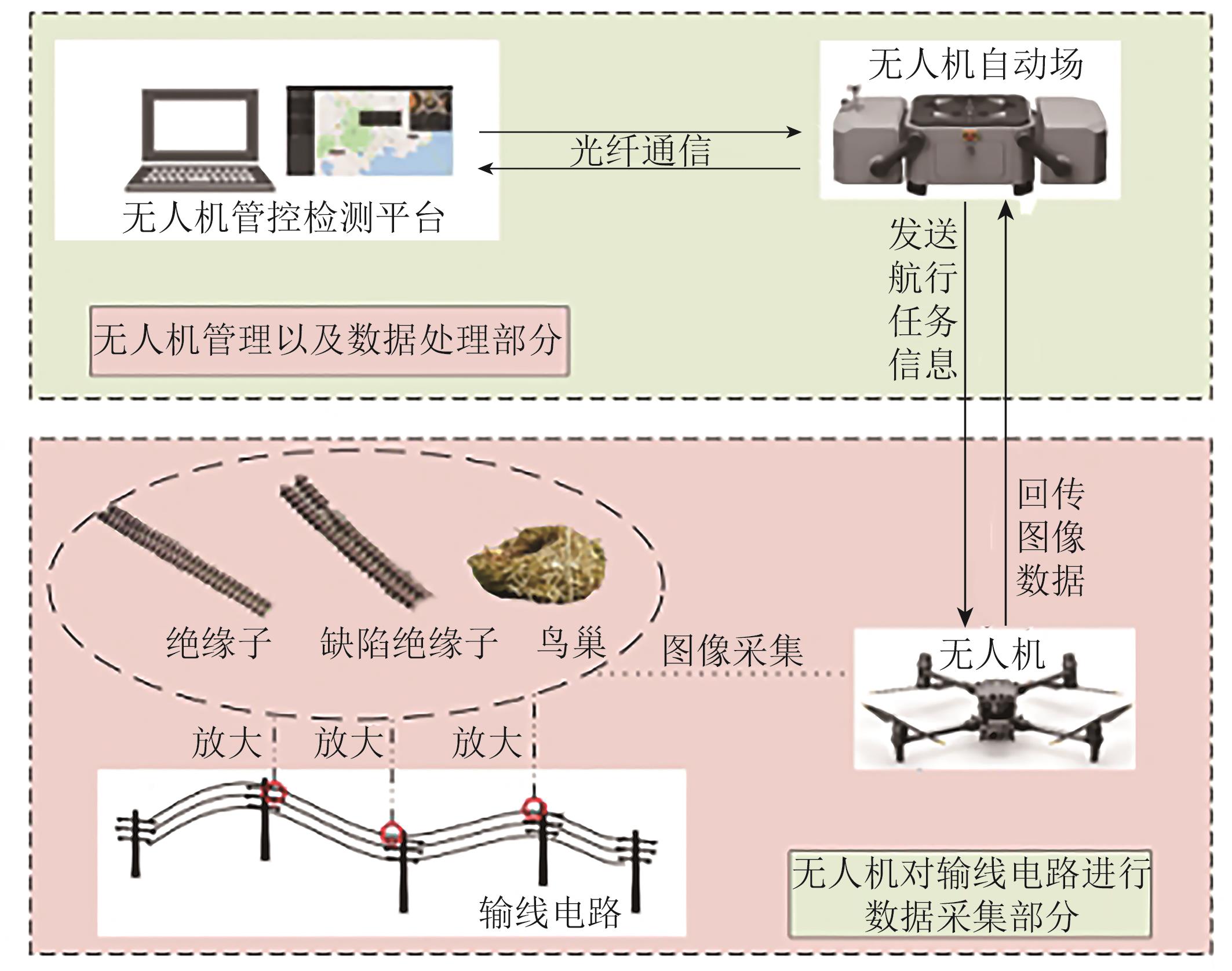

图1 无人机电网巡检流程图

Fig. 1 Flowchart of power grid inspection using UAV

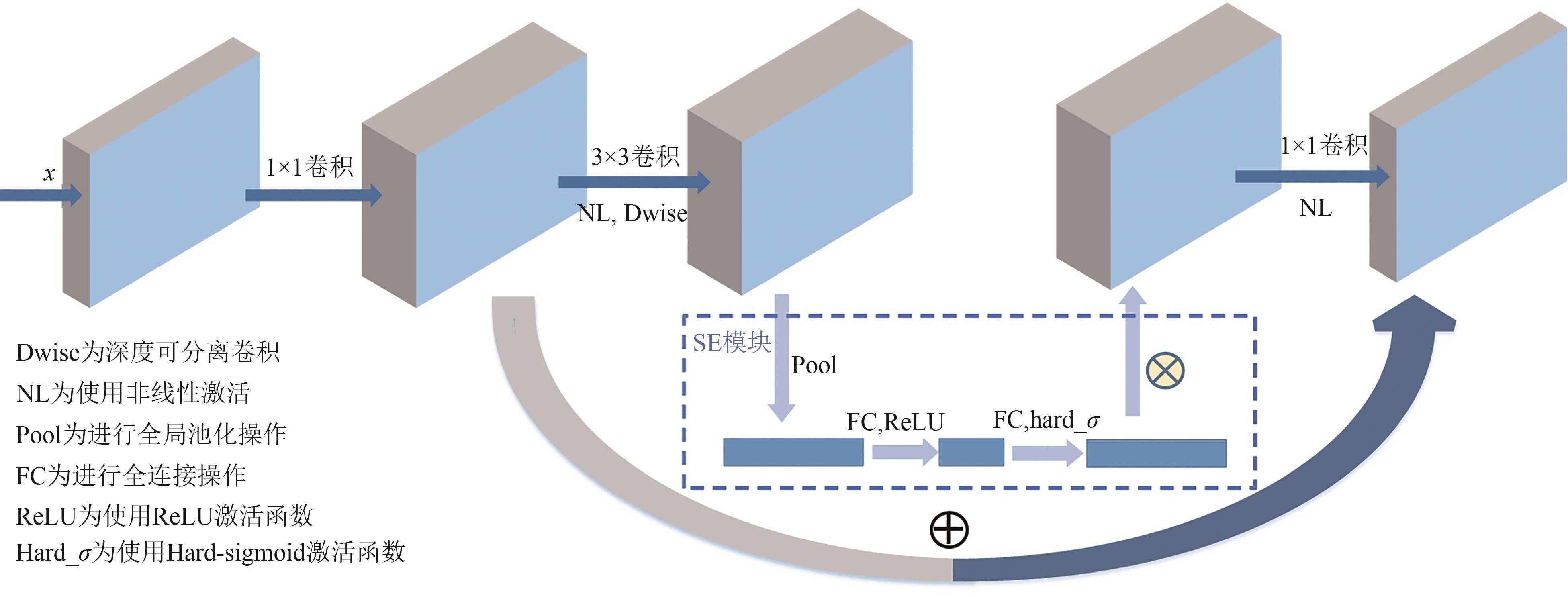

图2 MobileNetv3结构图

Fig. 2 Diagram of MobileNetv3 architecture

表1 改进前后检测性能对比

Tab. 1 Comparison of detection performance before and after improvement

网络模型	参数量/个	模型内存占用量/MB
CSPDarknet53	782 772	98.54
MobileNetv3	249 446	5.41

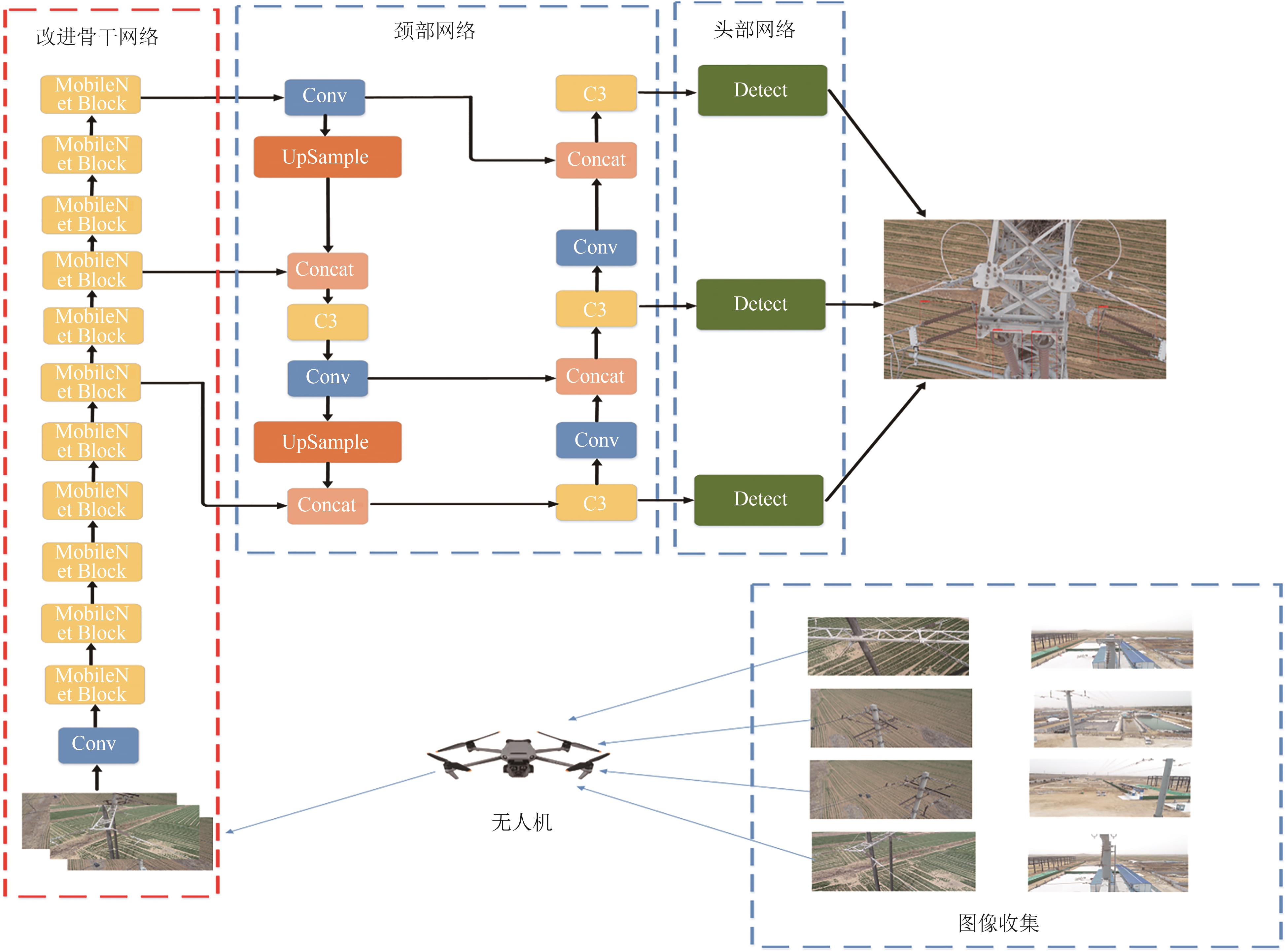

图3 YOLOv5-Mv3算法网络框架

Fig. 3 Network architecture of YOLOv5-Mv3 algorithm

图4 YOLOv5-Mv检测指标图

Fig. 4 Detection indicators of YOLOv5-Mv

表2 改进前后输电线路检测性能对比

Tab. 2 Comparison of transmission line detection performance before and after improvement

模型	平均精度/%			检测速度/FPS	均值平均精度/%
模型	绝缘子	缺陷绝缘子	鸟巢	检测速度/FPS	均值平均精度/%
YOLOv5s	80.5	82.9	84.8	25.5	82.7
YOLOv5m	82.4	83.4	84.5	15.5	83.4
YOLOv5l	83.3	85.4	86.9	8.4	85.2
YOLOv5-Mv3	83.9	84.8	85.4	56.6	84.7

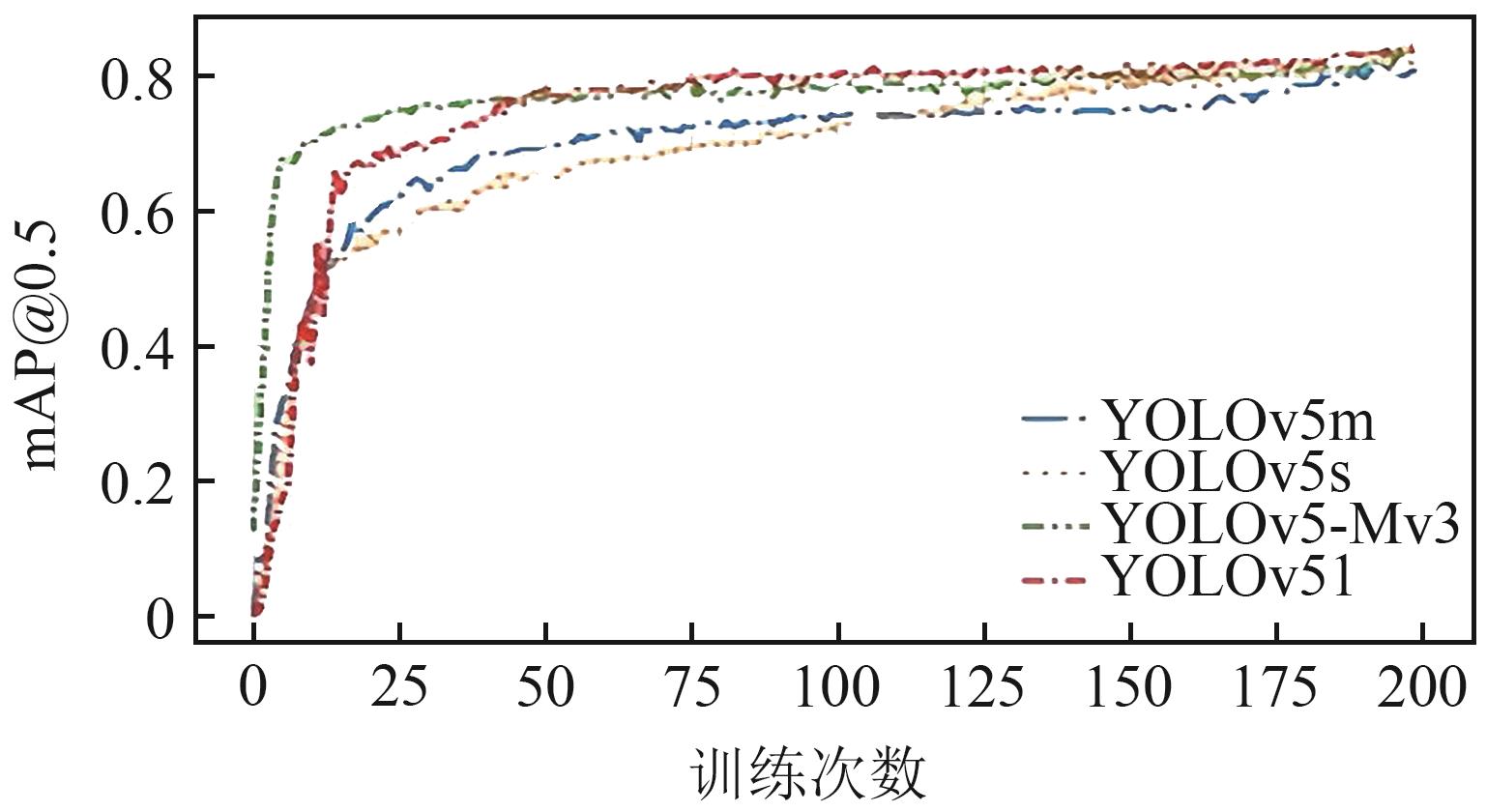

图5 YOLOv5系列对比实验曲线图

Fig. 5 Comparative experimental curves of YOLOv5 series

表3 与其他传统算法对比 (%)

Tab. 3 Comparison with other traditional algorithms

算法	绝缘子AP	缺陷绝缘子AP	鸟巢AP	mAP	F₁
Faster R-CNN	72.3	73.6	84.2	67.1	67.5
SSD	82.4	83.8	86.7	72.6	74.6
YOLOv4	81.5	79.9	80.8	82.7	79.1
YOLOv5	82.4	83.4	84.5	83.4	80.2
YOLOv5-Mv3	83.9	84.8	85.4	84.7	81.5

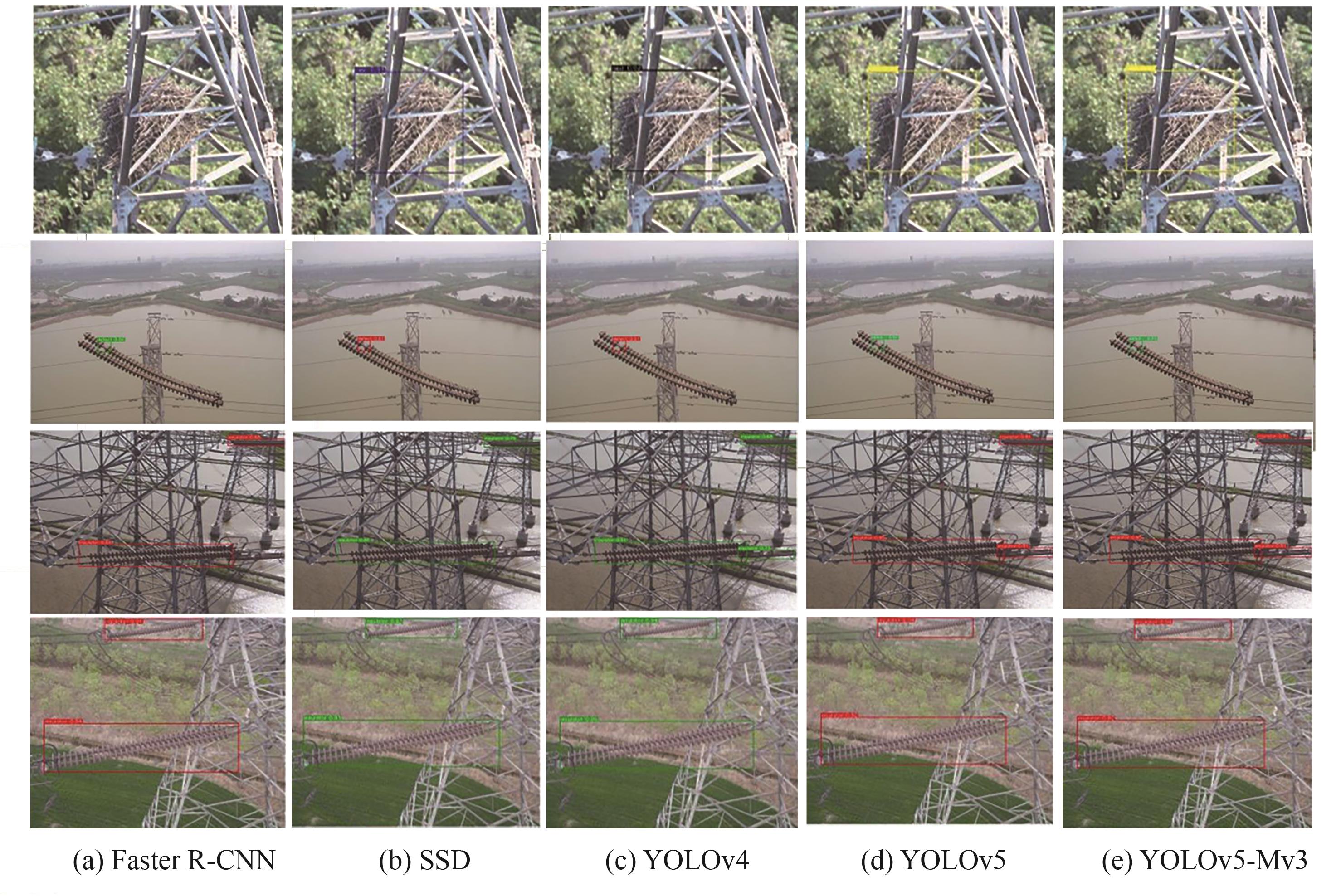

图6 不同算法识别效果图

Fig. 6 Recognition effect of different algorithms
