基于改进深度极限学习机的电网虚假数据注入攻击定位检测

doi:10.12096/j.2096-4528.pgt.24115

发电技术 ›› 2025, Vol. 46 ›› Issue (3): 521-531.DOI: 10.12096/j.2096-4528.pgt.24115

• AI在新型电力系统中的应用 • 上一篇

基于改进深度极限学习机的电网虚假数据注入攻击定位检测

席磊¹^,², 王艺晓¹, 熊雅慧¹, 董璐¹

^1.三峡大学电气与新能源学院，湖北省宜昌市 443002
^2.梯级水电站运行与控制湖北省重点实验室(三峡大学)，湖北省宜昌市 443002

收稿日期:2024-06-23 修回日期:2024-07-25 出版日期:2025-06-30 发布日期:2025-06-16
作者简介:席磊(1982)，男，博士，教授，研究方向为电力系统运行与控制、自动发电控制、信息物理系统网络攻击与防御、智能控制方法，xilei2014@163.com；
王艺晓(2000)，女，硕士研究生，研究方向为电力系统网络攻击与防御，wangyx169@163.com；
熊雅慧(2000)，女，硕士研究生，研究方向为电力系统网络攻击与防御，xiongyahui6@163.com；
董璐(2000)，女，硕士研究生，研究方向为电力系统网络攻击与防御，lu15275425765@163.com。
基金资助:
国家自然科学基金项目(52477104)

Location Detection of False Data Injection Attacks in Power Grid Based on Improved Deep Extreme Learning Machine

Lei XI¹^,², Yixiao WANG¹, Yahui XIONG¹, Lu DONG¹

^1.College of Electrical Engineering and New Energy, China Three Gorges University, Yichang 443002, Hubei Province, China
^2.Hubei Provincial Key Laboratory for Operation and Control of Cascaded Hydropower Station (China Three Gorges University), Yichang 443002, Hubei Province, China

Received:2024-06-23 Revised:2024-07-25 Published:2025-06-30 Online:2025-06-16
Supported by:
National Natural Science Foundation of China(52477104)

摘要/Abstract

摘要：

目的电力系统面临着虚假数据注入攻击的威胁，而已有的虚假数据注入攻击检测方法存在特征学习能力不足和检测速度较慢的问题，以至于无法对虚假数据注入攻击进行快速精确定位，因此提出一种基于Levy麻雀优化深度极限学习机的电网虚假数据注入攻击定位检测方法。方法所提方法将深度极限学习机作为特征提取算法和基础分类器来实现对攻击的快速精确定位；同时采用具有强局部搜索能力、融入Levy飞行策略的麻雀搜索算法对其初始权重与偏置进行优化，以进一步提高方法的定位检测精度。结果在IEEE-14和IEEE-57节点系统进行了大量仿真分析，所提方法的检测准确率在94%以上。结论与其他检测方法对比，所提方法具有更优的检测精度，可以实现更为快速的虚假数据注入攻击定位检测。

关键词: 电网, 人工智能(AI), 电力系统, 虚假数据注入攻击, 深度极限学习机, Levy飞行, 麻雀搜索算法, 定位检测, 特征提取

Abstract:

Objectives Power systems are facing threats of false data injection attacks. Existing detection methods for false data injection attacks have the problems of insufficient feature learning ability and slow detection speed, making it difficult to locate false data injection attacks rapidly and accurately. Therefore, this study proposes a method for locating false data injection attacks in power grid based on deep extreme learning machine optimized by Levy flying sparrow search algorithm. Methods The proposed method uses a deep extreme learning machine as the feature extraction algorithm and basic classifier to achieve rapid and accurate attack location. At the same time, a Levy flying sparrow search algorithm with strong local search ability is employed to optimize the initial weight and bias to further improve the location detection accuracy of the method. Results Extensive simulation analyses are conducted on IEEE-14 and IEEE-57 bus power systems. The proposed method achieves a detection accuracy rate of over 94%. Conclusions Compared with other detection methods, the proposed method demonstrates better detection accuracy and enables faster location detection of false data injection attacks.

Key words: power grid, artifical intelligence(AI), power system, false data injection attack, deep extreme learning machine, Levy flying, sparrow search algorithm, location detection, feature extraction

中图分类号:

TK 01

席磊, 王艺晓, 熊雅慧, 董璐. 基于改进深度极限学习机的电网虚假数据注入攻击定位检测[J]. 发电技术, 2025, 46(3): 521-531.

Lei XI, Yixiao WANG, Yahui XIONG, Lu DONG. Location Detection of False Data Injection Attacks in Power Grid Based on Improved Deep Extreme Learning Machine[J]. Power Generation Technology, 2025, 46(3): 521-531.

图/表 15

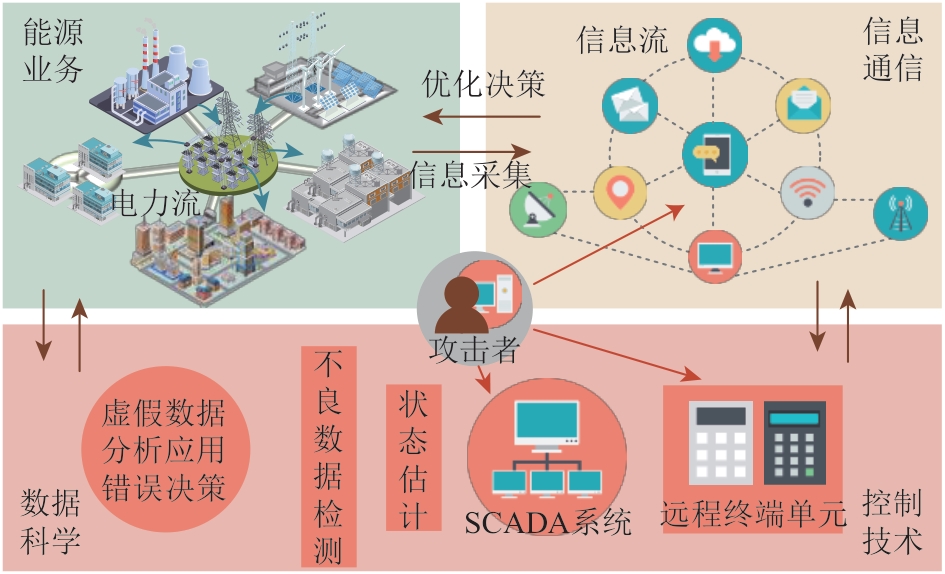

图1 FDIA结构图

Fig. 1 Structure of the FDIA

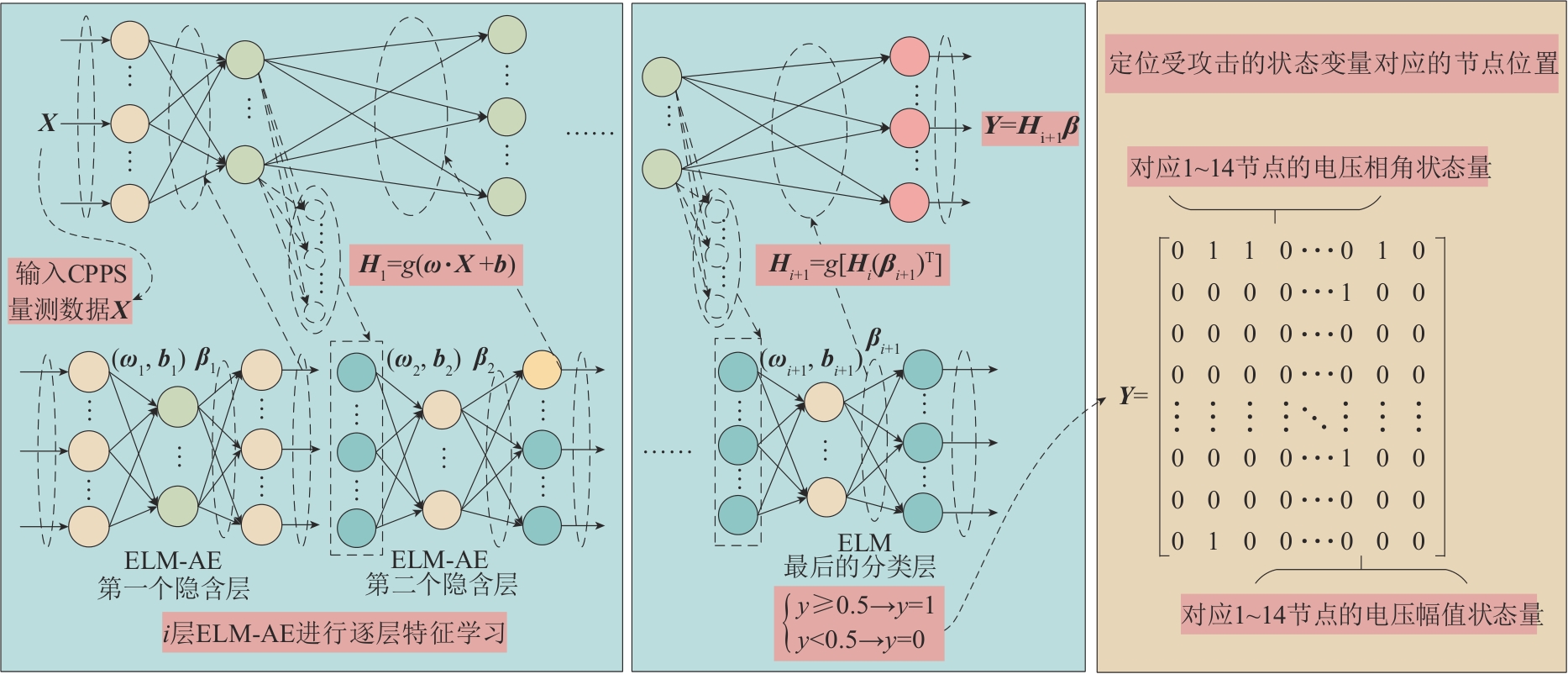

图2 基于DELM的FDIA定位检测模型结构

Fig. 2 Structure of FDIA location detection model based on DELM

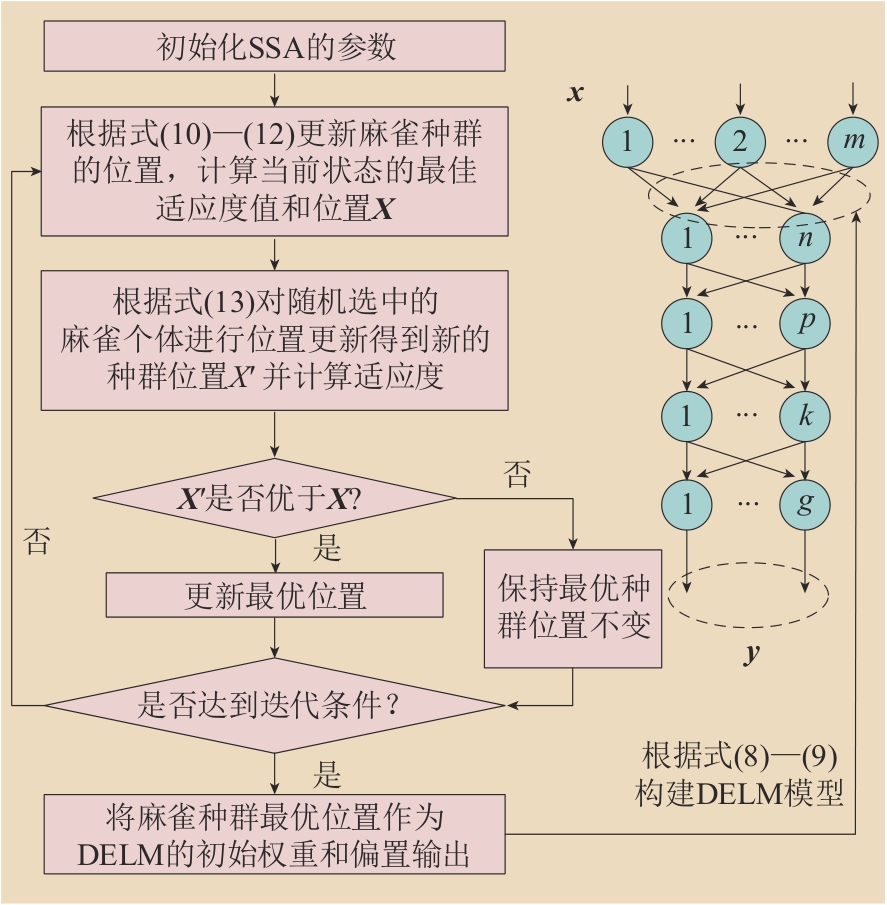

图3 基于LSA-DELM定位检测方法流程图

Fig. 3 Flowchart of location detection method based on LSA-DELM

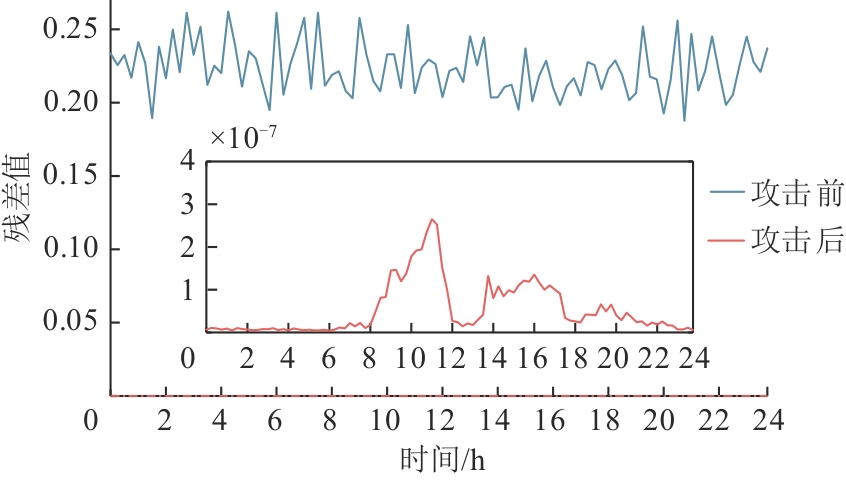

图4 算例1受攻击前后最大归一化残差

Fig. 4 Maximum normalized residuals before and after attack in example 1

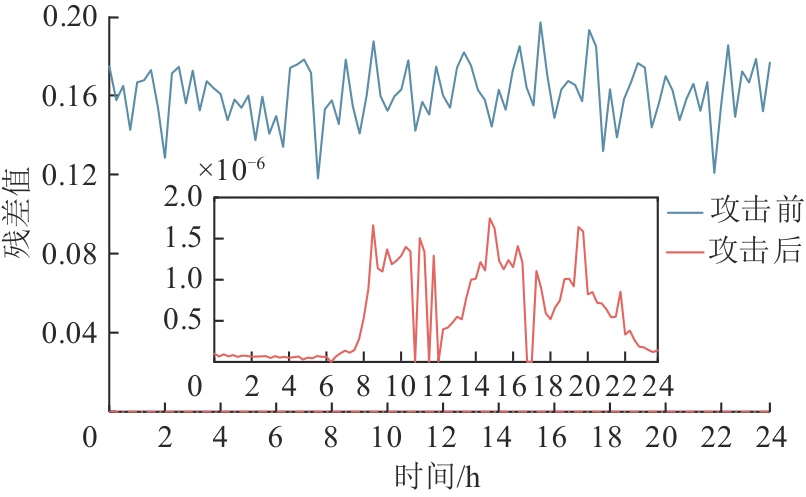

图5 算例2受攻击前后最大归一化残差

Fig. 5 Maximum normalized residuals before and after attack in example 2

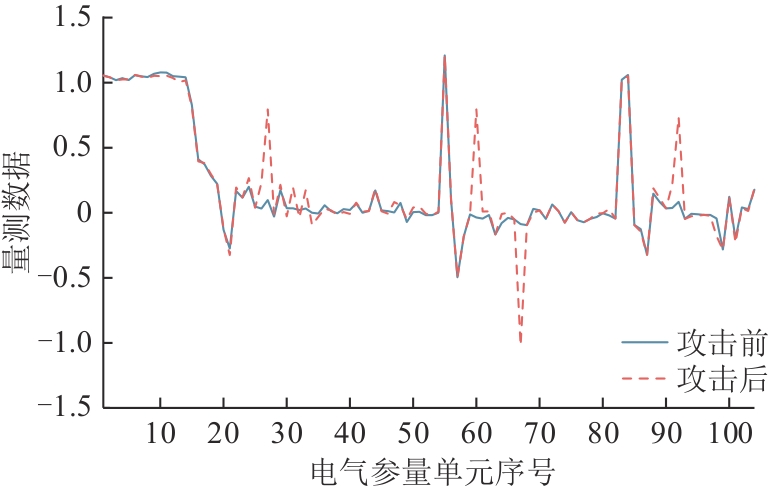

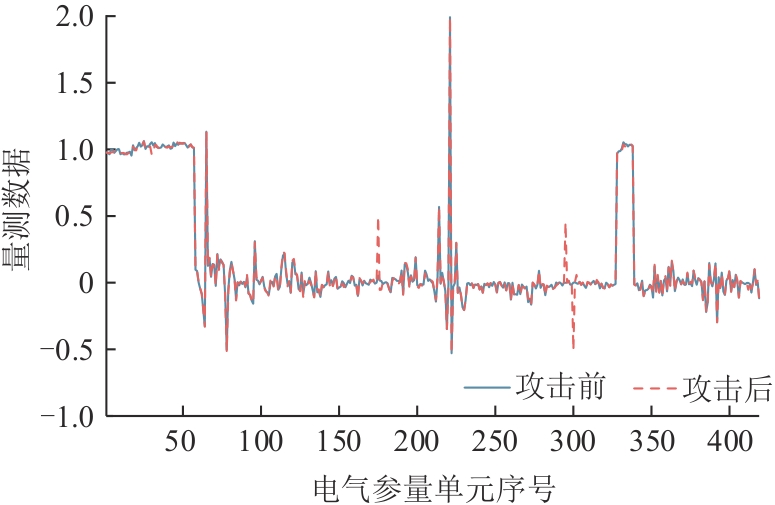

图6 算例1受攻击前后测量数据对比

Fig. 6 Comparison of measured data before and after attack in example 1

图7 算例2受攻击前后测量数据对比

Fig. 7 Comparison of measured data before and after attack in example 2

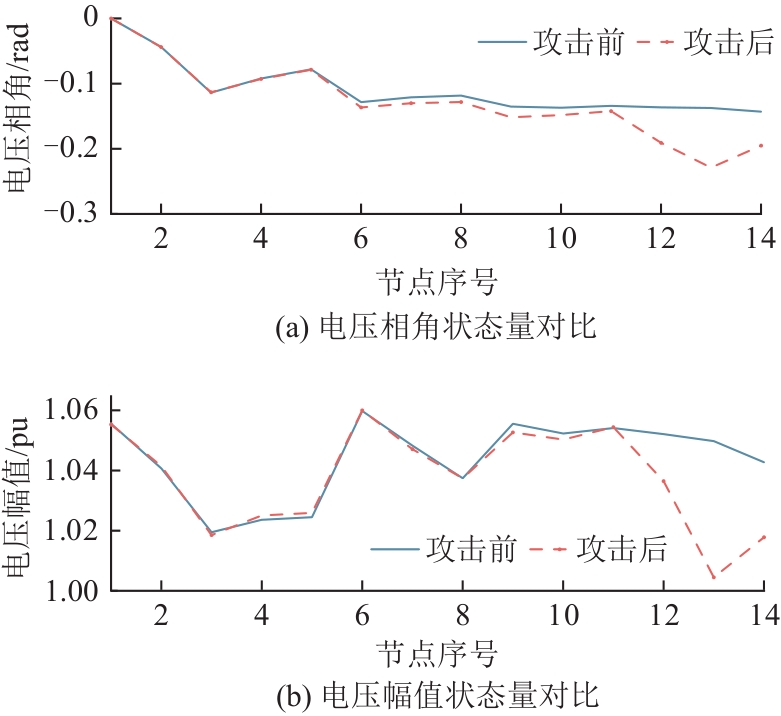

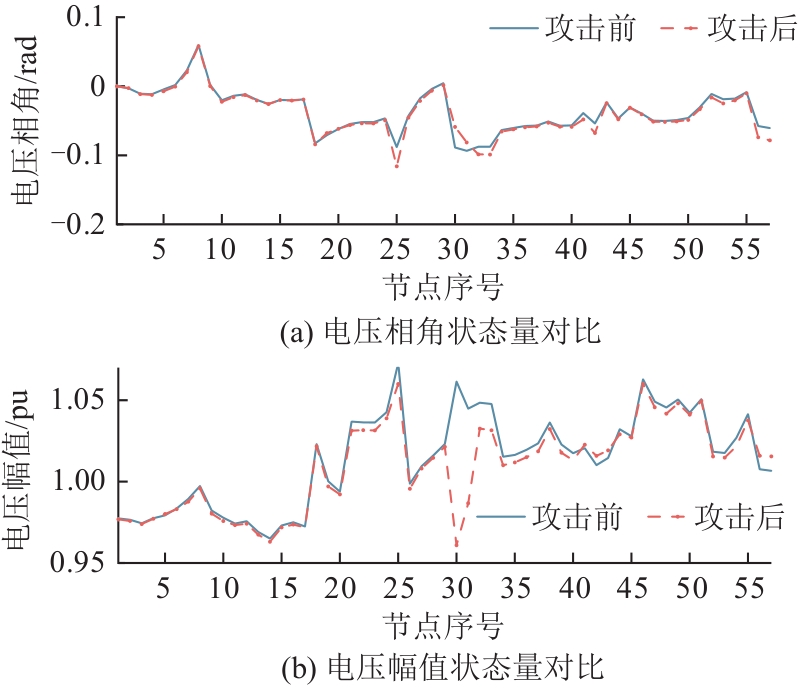

图8 算例1受攻击前后状态量对比

Fig. 8 Comparison of state variables before and after attack in example 1

图9 算例2受攻击前后状态量对比

Fig. 9 Comparison of state variables before and after attack in example 2

图10 算例1各节点检测准确率

Fig. 10 Detection accuracy rates at different nodes in example 1

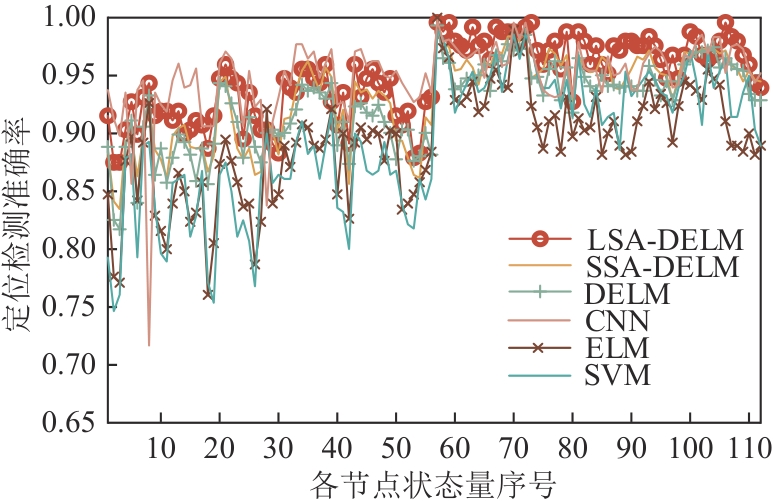

图11 算例2各节点检测准确率

Fig. 11 Detection accuracy rates at different nodes in example 2

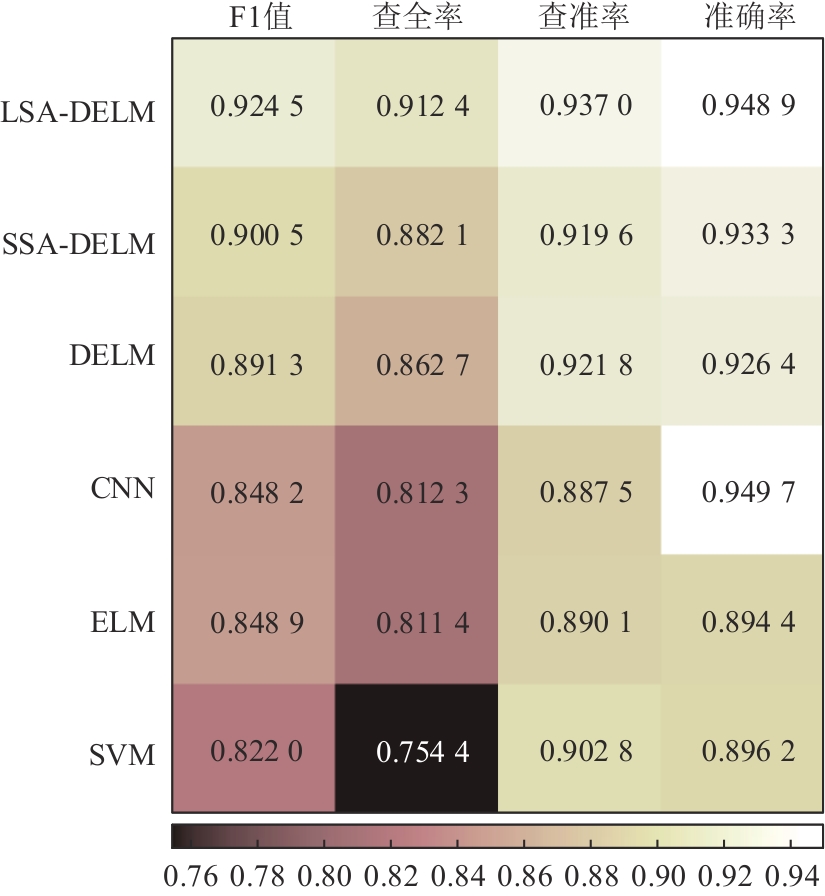

图12 算例1定位检测指标结果

Fig. 12 Results of location detection indicators in example 1

图13 算例2定位检测指标结果

Fig. 13 Results of location detection indicators in example 2

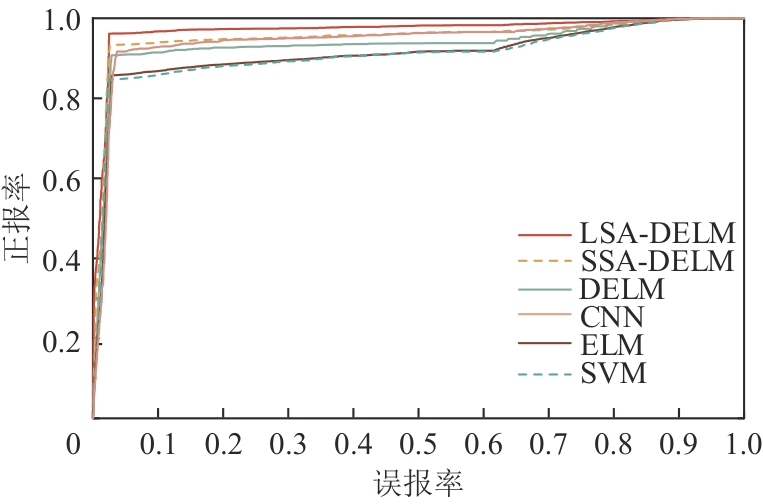

图14 IEEE-14节点系统ROC曲线

Fig. 14 ROC curves of IEEE-14 bus power system

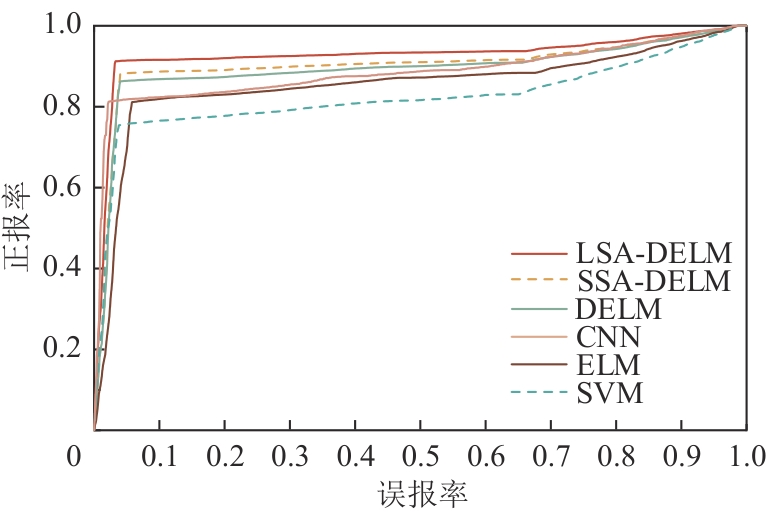

图15 IEEE-57节点系统ROC曲线

Fig. 15 ROC curves of IEEE-57 bus power system

参考文献 30
