基于改进线性自抗扰控制器的直驱风机次同步振荡抑制及阻抗稳定性分析

doi:10.12096/j.2096-4528.pgt.23076

发电技术 ›› 2024, Vol. 45 ›› Issue (6): 1135-1145.DOI: 10.12096/j.2096-4528.pgt.23076

• 新能源 • 上一篇

基于改进线性自抗扰控制器的直驱风机次同步振荡抑制及阻抗稳定性分析

任蓓蕾¹, 郭昆丽¹, 蔡维正², 李博浩¹, 朱婷华¹, 李玲陶¹

^1.西安工程大学电子信息学院，陕西省西安市 710048
^2.国网四川省电力公司乐山供电公司，四川省乐山市 614000

收稿日期:2023-09-23 修回日期:2024-01-08 出版日期:2024-12-31 发布日期:2024-12-30
通讯作者: 郭昆丽
作者简介:任蓓蕾(1999)，女，硕士研究生，从事新能源并网次同步振荡研究，Renblnn@163.com；
郭昆丽(1974)，女，硕士，副教授，从事电力系统运行与控制技术研究，本文通信作者，guokunli@xpu.edu.cn。
基金资助:
陕西省自然科学基础研究计划项目(2023-JC-QN-0391)

Subsynchronous Oscillation Suppression of Direct-Drive Wind Turbines Based on Improved Linear Active Disturbance Rejection Control and Analysis of Impedance Stability

Beilei REN¹, Kunli GUO¹, Weizheng CAI², Bohao LI¹, Tinghua ZHU¹, Lingtao LI¹

^1.School of Electronics and Information, Xi’an Polytechnic University, Xi’an 710048, Shaanxi Province, China
^2.State Grid Sichuan Electric Power Company, Leshan 614000, Sichuan Province, China

Received:2023-09-23 Revised:2024-01-08 Published:2024-12-31 Online:2024-12-30
Contact: Kunli GUO
Supported by:
Natural Science Basic Research Program of Shaanxi Province(2023-JC-QN-0391)

摘要/Abstract

摘要：

目的针对弱电网背景下直驱风机网侧电流内环PI控制器带宽影响并网系统稳定性，诱发次同步振荡(subsynchronous oscillation，SSO)现象，提出改进线性状态误差反馈(linear state error feedback，LSEF)控制律的线性自抗扰控制器(linear active disturbance rejection control，LADRC)替换电流内环的PI控制器去抑制SSO。方法首先，对LADRC控制器的LSEF进行改进，并对其跟踪误差、抗扰性能进行分析。然后，推导出计及频率耦合影响的系统阻抗模型，并且利用Nyquist判据分析线路阻抗值对于网侧变流器并网系统稳定性的影响。最后，通过PSCAD/EMTDC仿真软件进行分析验证。结果相较于传统LADRC，改进LADRC使直流侧电压波动范围减少了85%，有功功率波动范围减少了89%。结论与传统LADRC控制器相比，改进LADRC控制器可以更好地缩小功率波动范围及直流侧电压波动范围，减小跟踪误差。

关键词: 风电, 次同步振荡(SSO), 线性自抗扰控制器(LADRC), 阻抗模型, 直驱式风机, 弱电网, 并网

Abstract:

Objectives In response to the impact of the bandwidth of the current inner loop PI controller on the stability of the grid connected system of direct drive wind turbines under the background of weak electricity network, which leads to the induction of sub synchronous oscillation (SSO) phenomenon, a linear active disturbance rejection control (LADRC) was proposed to replace the current inner loop PI controller with an improved linear state error feedback control law (LSEF) to suppress SSO. Methods Firstly, the LSEF of the LADRC controller was improved, and the tracking errors and anti-interference capabilities were studied. Moreover, an impedance model for the system considering frequency coupling effects was developed, and the Nyquist criterion was employed to assess the impact of line impedance values on the stability of the grid-connected converter system. Finally, the analysis and validation were performed using PSCAD/EMTDC simulation software. Results Compared with traditional LADRC, the improved LADRC can reduce the DC side voltage fluctuation range by 85% and the active power fluctuation range by 89%. Conclusions Compared with traditional LADRC controllers, improved LADRC controllers can better reduce the range of power fluctuations, DC side voltage fluctuations, and tracking errors.

Key words: wind power, subsynchronous oscillation (SSO), linear active disturbance rejection control (LADRC), impedance model, direct-drive wind turbine, weak grid, connection to grid

中图分类号:

TK 83

任蓓蕾, 郭昆丽, 蔡维正, 李博浩, 朱婷华, 李玲陶. 基于改进线性自抗扰控制器的直驱风机次同步振荡抑制及阻抗稳定性分析[J]. 发电技术, 2024, 45(6): 1135-1145.

Beilei REN, Kunli GUO, Weizheng CAI, Bohao LI, Tinghua ZHU, Lingtao LI. Subsynchronous Oscillation Suppression of Direct-Drive Wind Turbines Based on Improved Linear Active Disturbance Rejection Control and Analysis of Impedance Stability[J]. Power Generation Technology, 2024, 45(6): 1135-1145.

图/表 18

图1 网侧变流器控制结构图

Fig. 1 Control structure of grid side converter

图2 改进LADRC控制框图

Fig. 2 Improved LADRC control block diagram

图3 系统扰动项伯德图

Fig. 3 Bode diagram of system disturbance term

图4 传统LADRC与改进LADRC暂态性能对比图

Fig. 4 Comparison of transient performance between traditional LADRC and improved LADRC

表1 暂态特性对比

Tab.1 Comparison of transient characteristics

控制类型	调节时间/s	超调量/%
传统LADRC	0.08	9.37
改进LADRC	0.02	7.98

图5 改进LADRC网侧变流器导纳模型验证

Fig. 5 Verification of the admittance model of the improved LADRC network side converter

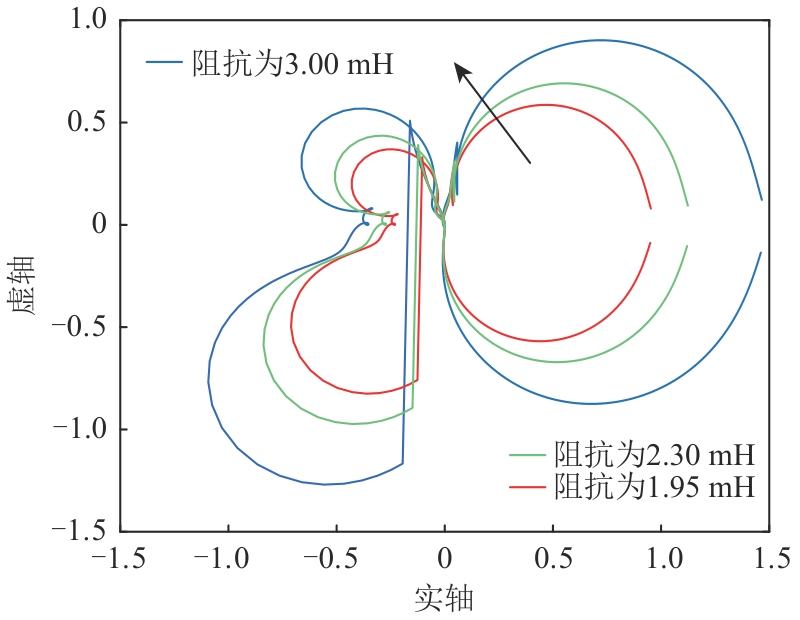

图6 改进LADRC控制下Nyquist曲线

Fig. 6 Nyquist curve under the control of improved LADRC

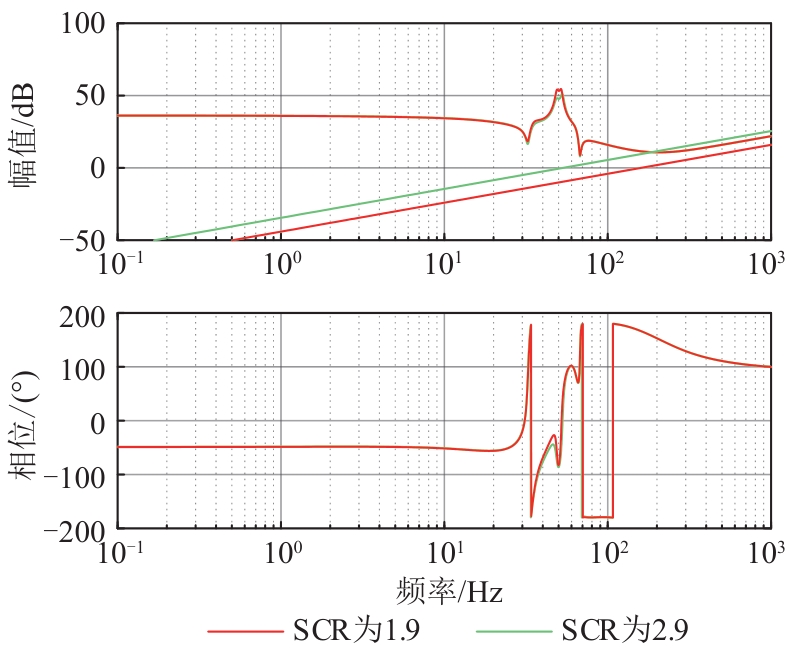

图7 传统LADRC阻抗伯德图

Fig. 7 Traditional LADRC impedance Bode diagram

图8 改进LADRC阻抗伯德图

Fig. 8 Improved LADRC impedance Bode diagram

表2 系统主要参数

Tab. 2 Main parameters of the system

参数	数值	参数	数值
额定功率P_N/MW	1.5	电压外环比例系数K_pu	2
网侧电压U_dc/kV	3	电压外环积分系数K_iu	50
直流侧母线参考电压U_dcref/kV	5	电流内环比例系数K_pi	0.6
线路电感L₁/mH	0.002 3	电流内环积分系数K_ii	4
滤波电感L/mH	2	LESO参数 $ω 0$	900
直流侧电容C_z/μH	8 000	LSEF参数 $ω c$	750

表2 系统主要参数

Tab. 2 Main parameters of the system

参数	数值	参数	数值
额定功率P_N/MW	1.5	电压外环比例系数K_pu	2
网侧电压U_dc/kV	3	电压外环积分系数K_iu	50
直流侧母线参考电压U_dcref/kV	5	电流内环比例系数K_pi	0.6
线路电感L₁/mH	0.002 3	电流内环积分系数K_ii	4
滤波电感L/mH	2	LESO参数 $ω 0$	900
直流侧电容C_z/μH	8 000	LSEF参数 $ω c$	750

图9 SCR为1.9时对比图

Fig. 9 Comparison chart when SCR is 1.9

图10 SCR为2.9时3种控制对比图SCR is 2.9

Fig. 10 Comparison chart of three controls when

表3 风速为7.5 m/s时不同SCR数据波动范围

Tab. 3 Fluctuation range of different SCR data when wind speed is 7.5 m/s

参数		直流侧电压/kV		有功功率/MW
参数		波动峰值	波动范围	波动峰值	波动范围
SCR为1.9	传统LADRC	4.990 4~5.009 5	0.019 1	0.704 3~0.737 1	0.032 8
SCR为1.9	改进LADRC	4.999 2~5.001 3	0.002 1	0.712 2~0.715 7	0.003 5
SCR为2.9	传统LADRC	4.995 3~5.006 5	0.011 2	0.710 0~0.726 2	0.016 2
SCR为2.9	改进LADRC	4.999 4~5.001 1	0.001 7	0.717 3~0.719 9	0.002 6

图11 风速为7.3 m/s时对比图

Fig.11 Comparison chart when wind speed is 7.3 m/s

图12 风速为8.5 m/s时对比图

Fig. 12 Comparison chart when wind speed is 8.5 m/s

表4 SCR为2.5时不同风速数据波动范围

Tab. 4 Fluctuation range of different wind speed data when SCR is 2.5

参数		直流侧电压/kV		有功功率/MW
参数		波动峰值	波动范围	波动峰值	波动范围
风速为7.3 m/s	传统LADRC	4.993 4~5.004 7	0.011 3	0.658 0~0.674 0	0.016
风速为7.3 m/s	改进LADRC	4.998 4~5.000 3	0.001 9	0.663 0~0.665 1	0.002 1
风速为8.5 m/s	传统LADRC	4.994 4~5.005 8	0.011 4	1.039 5~1.059 0	0.019 5
风速为8.5 m/s	改进LADRC	4.999 3~5.001 4	0.002 1	1.049 5~1.053 2	0.003 7

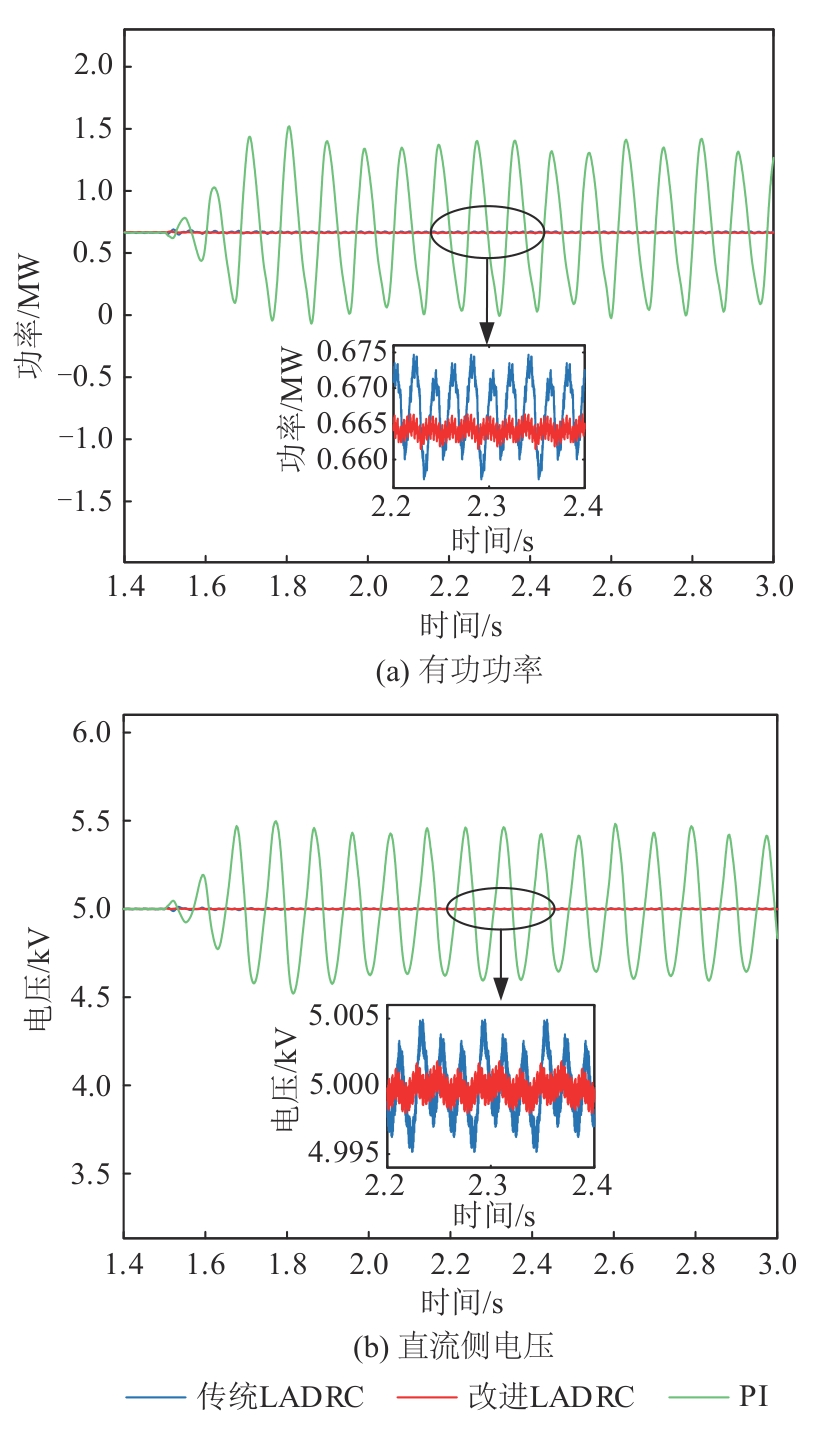

图13 改进LADRC控制FFT分析

Fig. 13 Improved LADRC control FFT analysis

图14 PI控制FFT分析

Fig. 14 PI control FFT analysis

参考文献 26
