基于白鲨算法与改进长短期记忆网络的光伏出力预测

doi:10.12096/j.2096-4528.pgt.24028

摘要/Abstract

摘要：

目的为了保障光伏接入后电力系统的安全稳定与经济运行，提出了一种基于白鲨算法与改进长短期记忆(long short-term memory，LSTM)网络的光伏功率预测模型,并采用白鲨优化(white shark optimization，WSO)算法优化预测模型参数。方法为充分考虑影响光伏输出功率的环境变量，首先采用变分模态分解(variational mode decomposition，VMD)方法对环境因子序列进行分解，以降低序列的非平稳性。接着，利用核主成分分析(kernel principal component analysis，KPCA)方法提取主要影响因素的特征序列，获得最佳的气象特征序列。最后，使用LSTM网络预测多变量特征序列，并使用WSO算法优化LSTM网络的参数，以实现对光伏出力的精确预测。结果与传统的光伏功率预测方法相比，该模型显著提高了光伏发电功率的预测精度。结论采用WSO算法优化LSTM中的隐藏单元数目、最大训练周期、初始学习率，可以有效地提高优化的效率和精度，为高比例光伏接入后系统的稳定运行提供了参考依据。

关键词: 太阳能, 光伏发电, 光伏出力预测, 核主成分分析, 变分模态分解, 长短期记忆网络, 白鲨优化算法

Abstract:

Objectives In order to ensure the safety, stability, and economic operation of the power system after photovoltaic integration, a photovoltaic power prediction model based on improved long short-term memory (LSTM) network using white shark optimization algorithm is proposed, and uses the white shark optimization algorithm (WSO) to optimize the prediction model parameters. Methods To fully consider the environmental variables that affect photovoltaic output power, this study first uses the variational mode decomposition (VMD) method to decompose the environmental factor sequence, in order to reduce the non stationarity of the sequence. Next, the kernel principal component analysis (KPCA) method is used to extract the feature sequences of the main influencing factors and obtainthe optimal meteorological feature sequence. Finally, a LSTM network is used to predict multivariate feature sequences, and WSO is used to optimize the parameters of the LSTM to achieve accurate prediction of photovoltaic output. Results Compared with traditional photovoltaic power prediction methods, this model significantly improves the prediction accuracy of photovoltaic power generation. Conclusions Using WSO to optimize the number of hidden units, maximum training period, and initial learning rate in LSTM can effectively improve the efficiency and accuracy of optimization, providing a reference for the stable operation of high proportion photovoltaic systems after integration.

Key words: solar energy, photovoltaic power generation, photovoltaic output prediction, kernel principal component analysis, variational mode decomposition, long short-term memory network, white shark optimization algorithm

中图分类号:

TK 51

闫朝阳, 李蓝青, 徐浩嘉, 庄锁, 张振华, 戎子睿. 基于白鲨算法与改进长短期记忆网络的光伏出力预测[J]. 发电技术, 2025, 46(4): 778-787.

Chaoyang YAN, Lanqing LI, Haojia XU, Suo ZHUANG, Zhenhua ZHANG, Zirui RONG. Photovoltaic Output Prediction Based on Improved Long Short-Term Memory Network Using White Shark Optimization Algorithm[J]. Power Generation Technology, 2025, 46(4): 778-787.

图/表 10

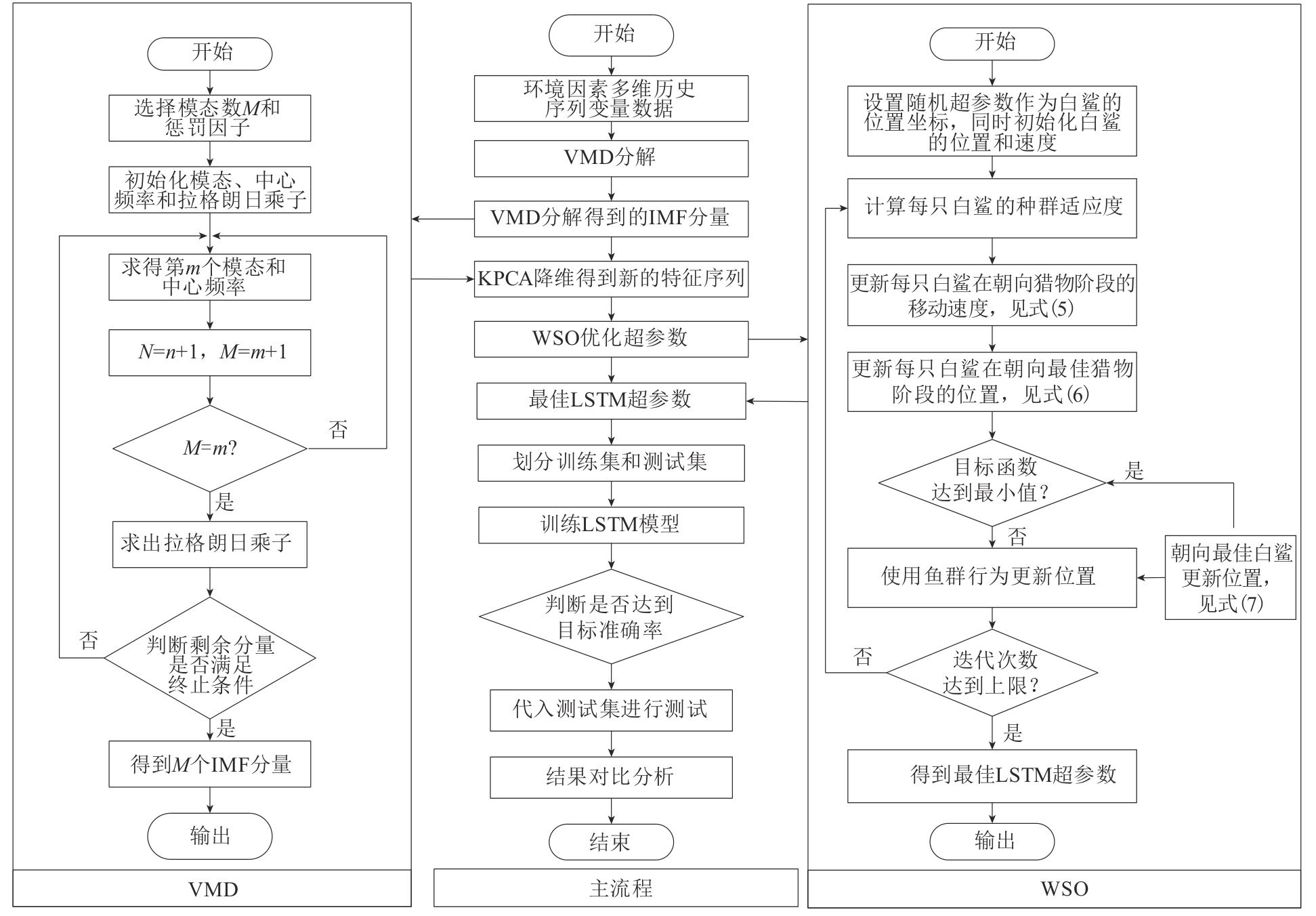

图1 基于VMD-KPCA-WSO-LSTM的光伏出力预测流程

Fig. 1 Photovoltaic output prediction process based on VMD-KPCA-WSO-LSTM

表1 不同 m 值对应的中心频率

Tab. 1 Center frequencies corresponding to different m values

m	中心频率/kHz
2	8.8×10^-0.5、0.026 8
3	8.1×10^-0.5、0.025 9、0.054 8
4	8.1×10^-0.5、0.025 9、0.054 8、0.371 0
5	7.9×10^-0.5、0.025 9、0.053 4、0.084 1、0.399 1
6	7.9×10^-0.5、0.025 9、0.053 3、0.082 8、0.142 6、0.399 5
7	7.9×10^-0.5、0.025 9、0.053 3、0.082 5、0.137 1、0.210 2、0.420 3
8	7.9×10^-0.5、0.025 9、0.053 3、0.082 4、0.135 4、0.200 8 0.288 2、 0.422 1
9	7.9×10^-0.5、0.025 9、0.053 3、0.082 4、0.135 4、0.199 8、0.288 2、0.394 1、0.422 1

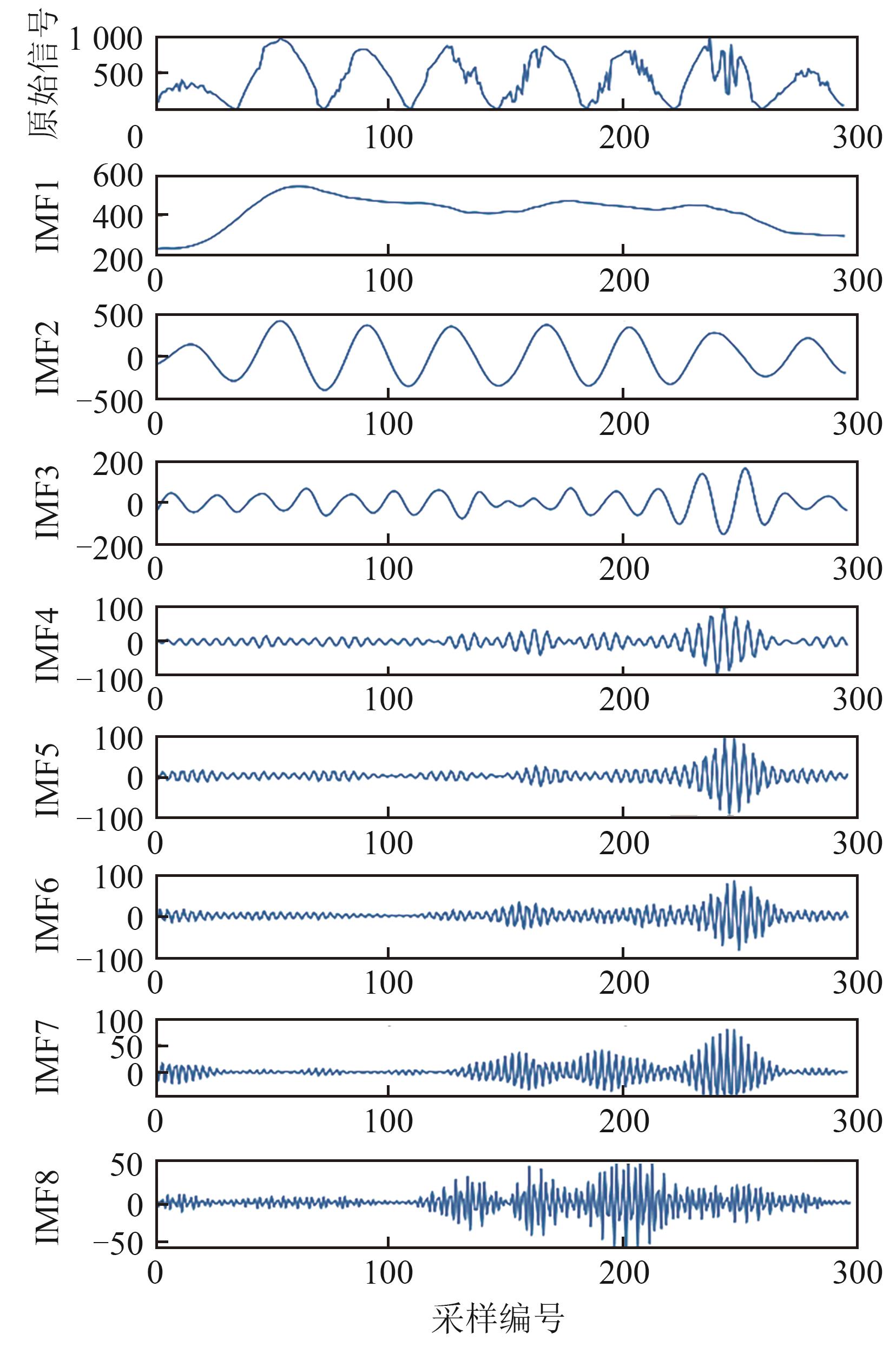

图2 辐照强度数据分解结果示意图

Fig. 2 The results of radiometric data decomposition

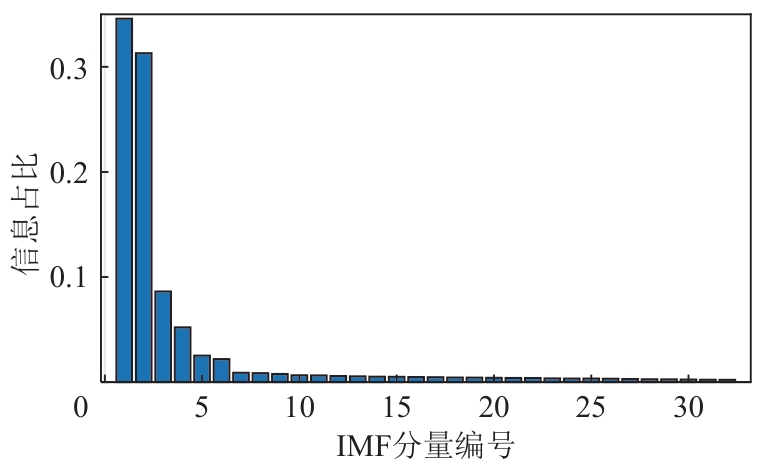

图3 KPCA后各特征贡献率示意图

Fig. 3 The contribution rate of each feature after KPCA

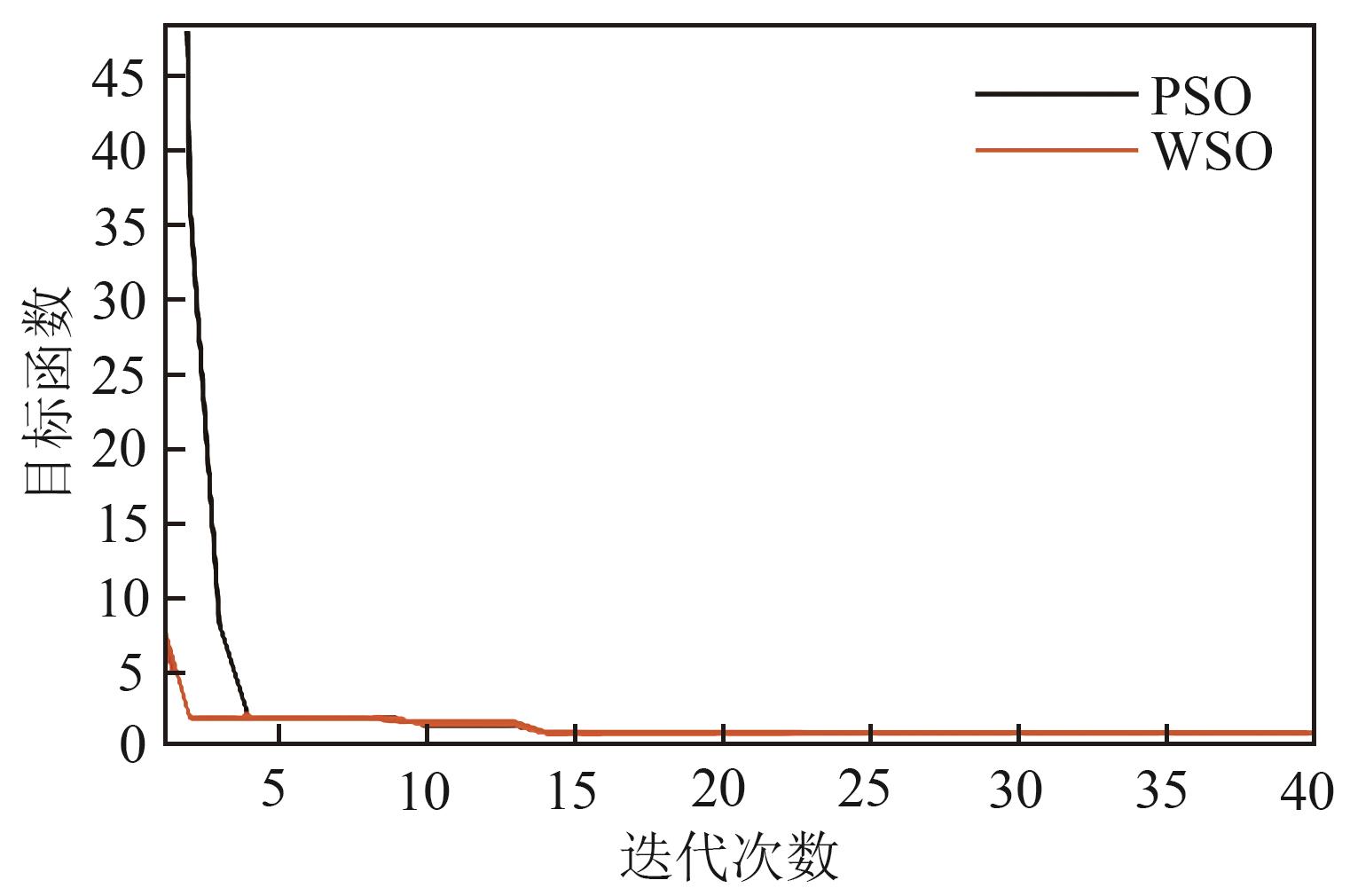

图4 迭代次数对比图

Fig. 4 Comparison chart of the number of iterations

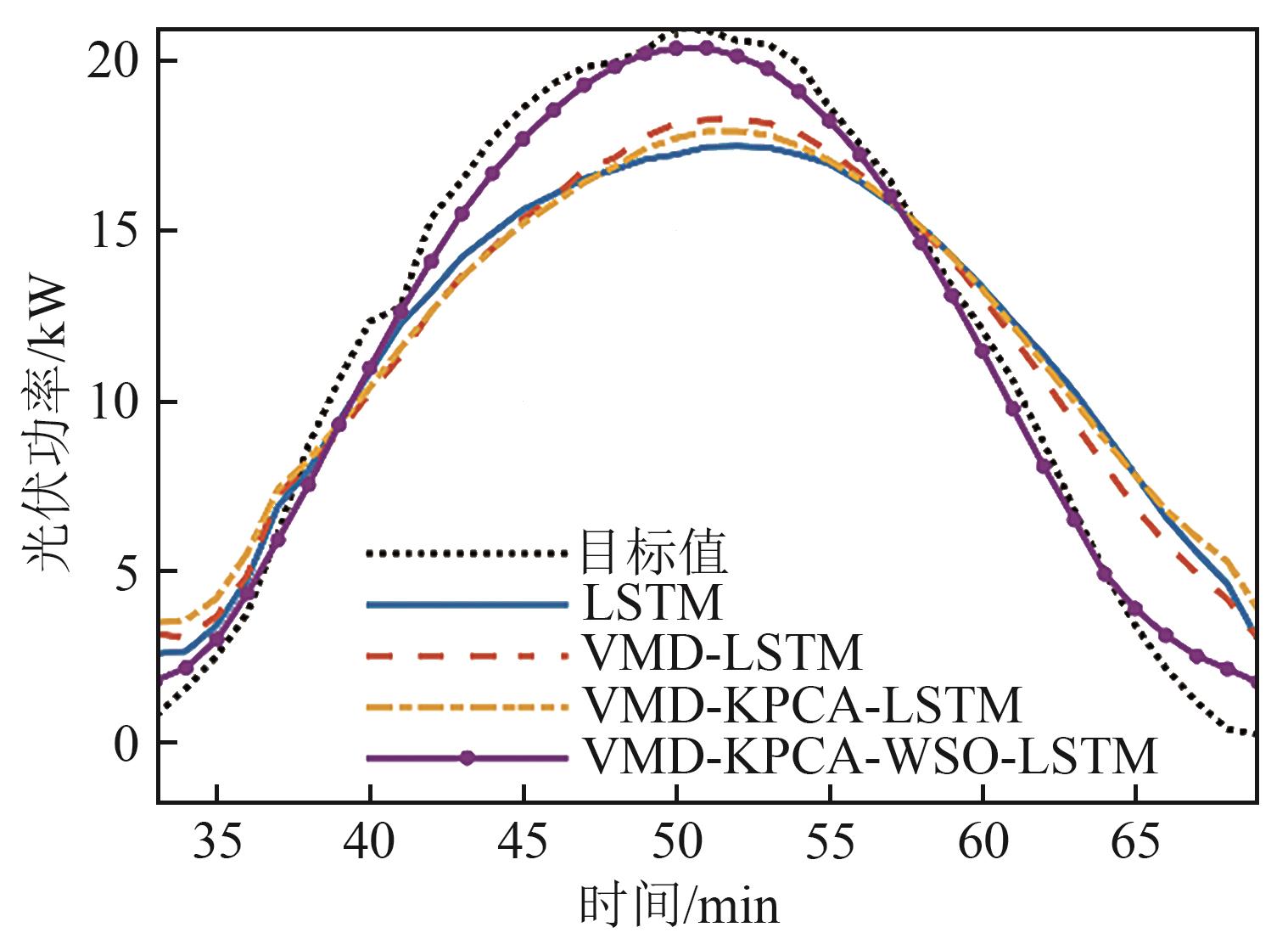

图5 晴天下不同预测模型的对比图

Fig. 5 Comparison chart of different prediction models on a sunny day

表2 晴天下各模型预测误差评估指标 (%)

Tab. 2 Prediction error evaluation indicators for each model under sunny days

对比模型	$ε R M S E$	$ε M A E$	$ε M A P E$
LSTM	2.65	2.34	14.31
VMD-LSTM	2.37	2.15	12.99
VMD-KPCA-LSTM	2.78	2.50	14.38
VMD-KPCA-WSO-LSTM	0.82	0.70	3.78

表2 晴天下各模型预测误差评估指标 (%)

Tab. 2 Prediction error evaluation indicators for each model under sunny days

对比模型	$ε R M S E$	$ε M A E$	$ε M A P E$
LSTM	2.65	2.34	14.31
VMD-LSTM	2.37	2.15	12.99
VMD-KPCA-LSTM	2.78	2.50	14.38
VMD-KPCA-WSO-LSTM	0.82	0.70	3.78

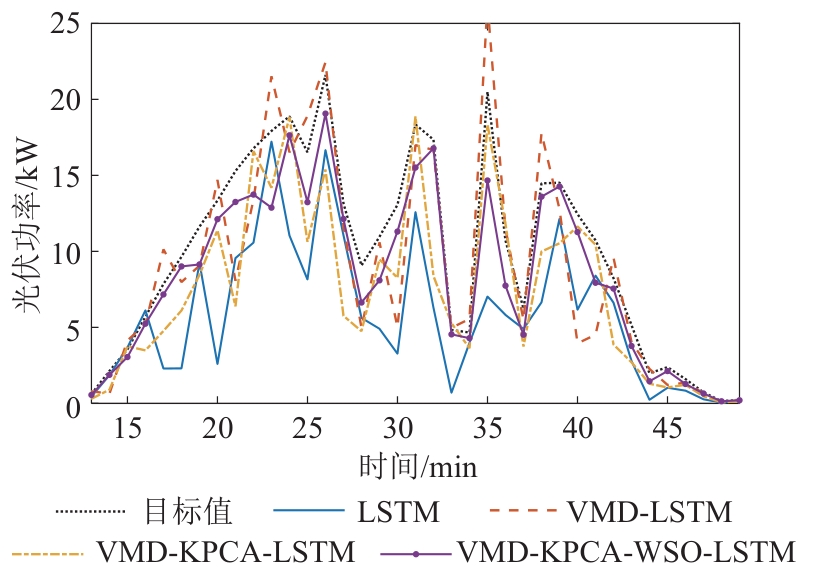

图6 多云下不同预测模型的对比图

Fig. 6 Comparison chart of different prediction models in multi-cloud conditions

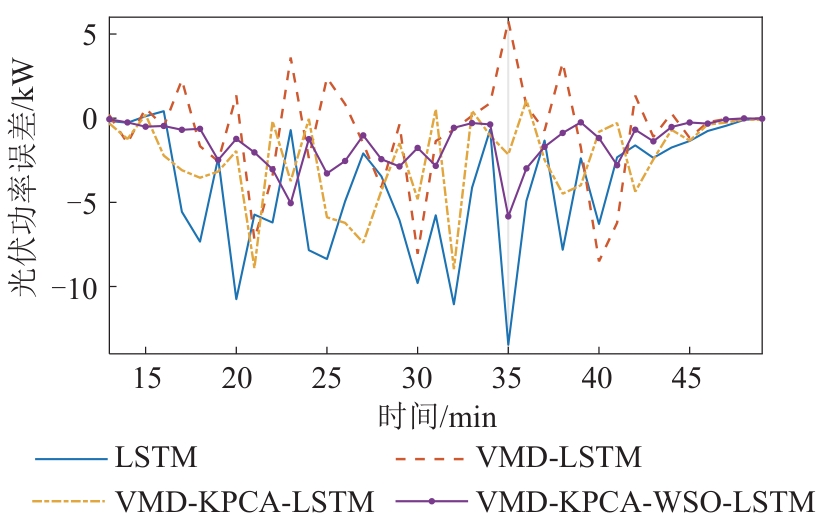

图7 多云下不同预测模型的预测误差对比图

Fig. 7 Comparison of prediction errors of different prediction models in multi-cloud conditions

表3 多云下各模型预测误差评估指标 (%)

Tab. 3 Evaluation indicators of prediction error of each model in multi-cloud mode

对比模型	$ε R M S E$	$ε M A E$	$ε M A P E$
LSTM	7.04	5.40	54.53
VMD-LSTM	3.91	2.72	26.70
VMD-KPCA-LSTM	3.35	2.31	21.57
VMD-KPCA-WSO-LSTM	2.28	1.71	17.70

表3 多云下各模型预测误差评估指标 (%)

Tab. 3 Evaluation indicators of prediction error of each model in multi-cloud mode

对比模型	$ε R M S E$	$ε M A E$	$ε M A P E$
LSTM	7.04	5.40	54.53
VMD-LSTM	3.91	2.72	26.70
VMD-KPCA-LSTM	3.35	2.31	21.57
VMD-KPCA-WSO-LSTM	2.28	1.71	17.70
