尿素热解制氨工艺在1000MW燃煤电厂的应用与优化

doi:10.12096/j.2096-4528.pgt.20007

摘要/Abstract

摘要：

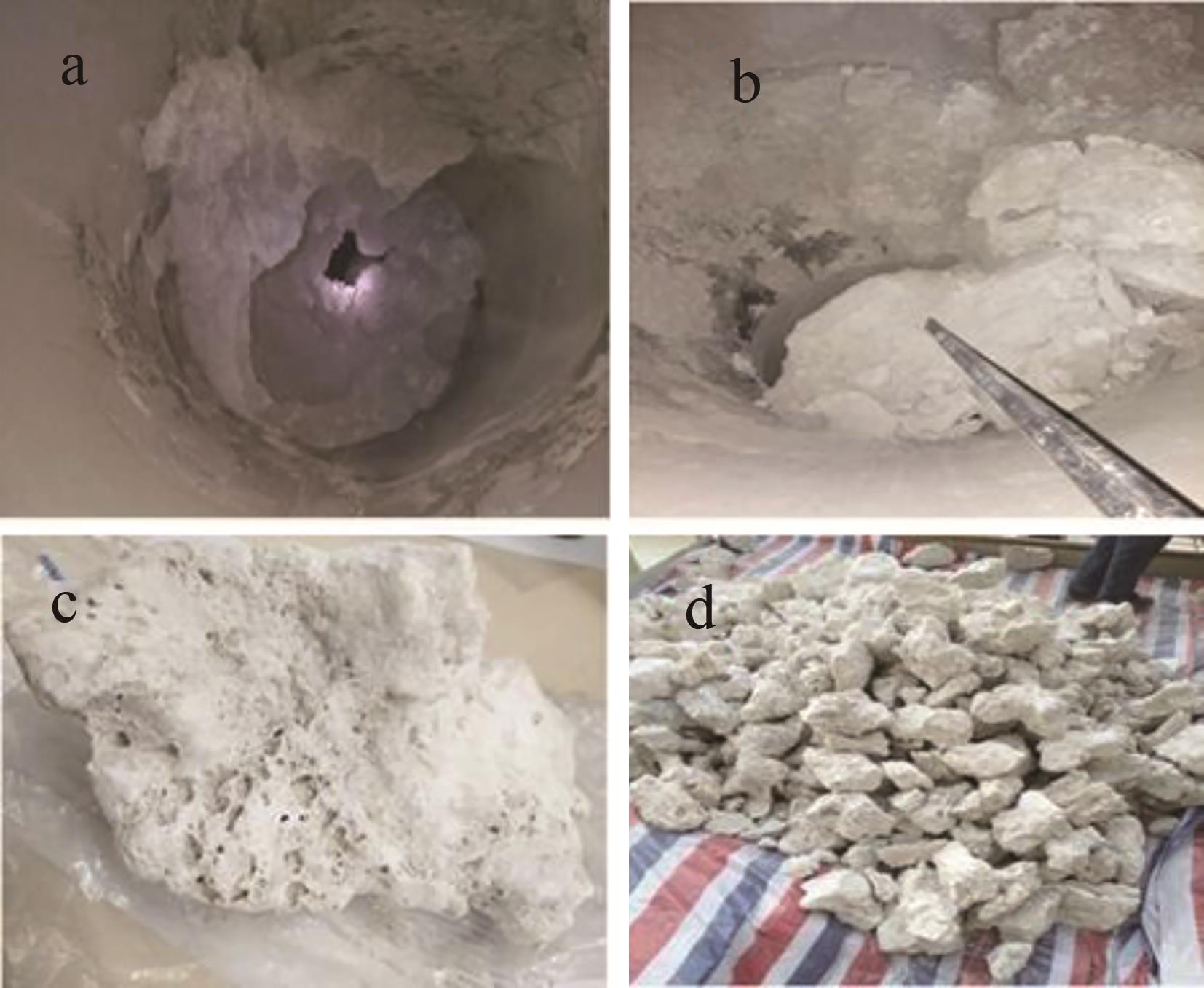

尿素热解制氨工艺凭借其安全无毒的优势已经在多个电厂得到应用，但是在应用过程中存在沉积物堵塞等问题。国内某电厂1 000 MW机组的尿素热解装置在运行过程中由于脱硝增压风机磨蚀导致热解风量不足，电加热器出力受限，以及尿素溶液喷枪雾化效果差等原因，导致热解炉、出口管道以及喷氨格栅等被沉积物严重堵塞。通过定期检查清理、优化调整运行参数、增强系统控制等手段，解决了系统堵塞的问题，并且明显降低了尿素耗量，每年节省大宗物质消耗成本达130万元，提高了机组可靠性与经济性，可为国内外其他配置尿素热解工艺的电厂提供借鉴。

关键词: 燃煤电厂, 选择性催化剂还原(SCR), 尿素热解, 中间反应, 沉积物, 热一次风

Abstract:

Urea pyrolysis technology has been applied in many coal-fired power plants with it's advantages of safety and nontoxicity, but there are problems such as sediment plugging in the application. A 1 000 MW unit with urea pyrolysis system was seriously blocked in pyrolysis furnace, export pipeline and ammonia spraying grid, for pyrolytic air lacking caused by the abrasion of bofoster fans, electric heater output limiting, poor atomization effect of spraying guns and so on. According to regular inspection and cleaning, optimizing and adjusting operation parameters, enhancing system control, the problem of blocking was solved. The consumption of urea was reduced, 1.3 million yuan of cost was cut down every year. The reliability and economy of units were increased.

Key words: coal-fired power plant, selective catalytic reduction (SCR), urea pyrolysis, intermediate reaction, sediment, hot primary air

中图分类号:

TK 09

喻小伟, 匡萃杰. 尿素热解制氨工艺在1000MW燃煤电厂的应用与优化[J]. 发电技术, 2022, 43(2): 367-372.

Xiaowei YU, Cuijie KUANG. Application and Optimization of Urea Pyrolysis Technology in 1000MW Coal-fired Power Plant[J]. Power Generation Technology, 2022, 43(2): 367-372.

图/表 3

参考文献 17

1	李子尚，朱仁涵，杜振．SCR脱硝系统精准喷氨优化技术分析[J]．发电技术，2021，42(5)：630-636． doi:10.12096/j.2096-4528.pgt.20035
	LI Z S， ZHU R H， DU Z ．Analysis on the optimization ttechnology of precise ammonia injection in SCR denitration system[J]．Power Generation Technology，2021，42(5)：630-636． doi:10.12096/j.2096-4528.pgt.20035
2	冯前伟，朱仁涵，徐思达，等．1 000 MW燃煤机组SCR超低排放关键参数性能评估与分析[J]．发电技术，2022，43(1)：168-174． doi:10.12096/j.2096-4528.pgt.20030
	FENG Q W， ZHU R H， XU S D，et al ．Performance evaluation and analysis of key parameters of SCR ultra-low emission for 1 000 MW coal-fired unit[J]．Power Generation Technology，2022，43(1)：168-174． doi:10.12096/j.2096-4528.pgt.20030
3	郭伟，崔宁．尿素热解制氨SCR脱硝技术在电厂的应用与优化[J]．锅炉技术，2012，43(3)：77-80． doi:10.3969/j.issn.1672-4763.2012.03.019
	GUO W， CUI N ．Application and optimization of urea pyrolysis to prepare ammonia SCR denitrification technology in power plant[J]．Boiler Technology，2012，43(3)：77-80． doi:10.3969/j.issn.1672-4763.2012.03.019
4	李海英．燃煤锅炉尿素热解制氨SCR脱硝技术的优化[J]．节能，2016(1)：41-43．
	LI H Y ．Optimization of SCR denitrification technology for ammonia production from urea pyrolysis in coal-fired boilers[J]．Energy Conservation，2016(1)：41-43．
5	张占城．锅炉SCR脱硝系统尿素水解热解技术研究[J]．现代工业经济和信息化，2017，7(4)：34-35．
	ZHANG Z C ．On hydrolysis and pyrolysis of urea in SCR denitrification system of boiler[J]．Modern Industrial Economy and Informationization，2017，7(4)：34-35．
6	周国民，唐建成，胡振广，等．燃煤锅炉SNCR 脱硝技术应用研究[J]．电站系统工程，2010，26(1)：18-21． doi:10.3969/j.issn.1005-006X.2010.01.007
	ZHOU G M， TANG J C， HU Z G，et al ．Application research of SNCR technology in the pulverized-coal fired boiler[J]．Power System Engineering，2010，26(1)：18-21． doi:10.3969/j.issn.1005-006X.2010.01.007
7	姚海明，周萍，高月容．SCR脱硝尿素热解制氨热解风制备工艺[J]．中国环保产业，2016(8)：65-68． doi:10.3969/j.issn.1006-5377.2016.08.016
	YAO H M， ZHOU P， GAO Y R ．Preparation technology of pyrolysis wind of preparation ammonia of pyrolysis in SCR denitration urea[J]．China’s Environmental Protection Industry，2016(8)：65-68． doi:10.3969/j.issn.1006-5377.2016.08.016
8	叶茂，杨志忠，晏顺娟，等．SCR烟气脱硝尿素热解用炉内气气换热器技术研究[J]．东方电气评论，2015，114(29)：76-82． doi:10.3969/j.issn.1001-9006.2015.02.016
	YE M， YANG Z Z， YAN S J，et al ．Research on the flue gas-air heat exchanger of urea pyrogenation for SCR flue gas de-NO _x technology[J]．Dongfang Electric Review，2015，114(29)：76-82． doi:10.3969/j.issn.1001-9006.2015.02.016
9	刘成武，刘政修，王力彪，等．脱硝尿素热解系统沉积物形成原因分析及对策[J]．热力发电，2013，42(3)：54-62． doi:10.3969/j.issn.1002-3364.2013.03.053
	LIU C W， LIU Z X， WANG L B，et al ．Deposit formation in denitration urea pyrolysis system：cause analysis and countermeasures[J]．Thermal Power Generation，2013，42(3)：54-62． doi:10.3969/j.issn.1002-3364.2013.03.053
10	柏源，李忠华，薛建明，等．尿素为还原剂燃煤烟气脱硝技术的研究与应用[J]．电力科技与环保，2011，27(1)：19-22． doi:10.3969/j.issn.1674-8069.2011.01.005
	BAI Y， LI Z H， XUE J M，et al ．Study and application of coal-fired flue gas denitrification with urea serving as reducing agent[J]．Electric Power Technology and Environmental Protection，2011，27(1)：19-22． doi:10.3969/j.issn.1674-8069.2011.01.005
11	于洪，刘慷．选择性催化还原烟气脱硝技术在玉环电厂4×1 000 MW机组上的应用[J]．电力环境保护，2009，25(3)：1-3． doi:10.3969/j.issn.1674-8069.2009.03.001
	YU H， YU K ．Application of selective catalytic reduction flue gas denitrifaction technology on 4×1 000 MW units in Yuhuan Power Plant[J]．Electric Power Environmental Protection，2009，25（3）：1-3． doi:10.3969/j.issn.1674-8069.2009.03.001
12	ZHANG X Y， ZHANG B， LU X，et al ．Experimental study on urea hydrolysis to ammonia for gas denitration in a continuous tank reactor[J]．Energy，2017，126：677-688． doi:10.1016/j.energy.2017.03.067
13	喻小伟，李宇春，蒋娅，等．尿素热解研究及其在脱硝中的应用[J]．热力发电，2012，41(1)：1-5． doi:10.3969/j.issn.1002-3364.2012.01.001
	YU X W， LI Y C， JIANG Y，et al ．Study on pyrolysis of urea and its application in denitrifcation[J]．Thermal Power Generation，2012，41(1)：1-5． doi:10.3969/j.issn.1002-3364.2012.01.001
14	喻小伟，匡萃杰，唐郭安，等．尿素热解制氨技术存在的问题分析及对策[J]．清洗世界，2018，34(10)：22-26． doi:10.3969/j.issn.1671-8909.2018.10.006
	YU X W， KUANG C J， TANG G A，et al ．Issues analysis and countermeasures of urea pyrolysis technology[J]．Cleaning World，2018，34(10)：22-26． doi:10.3969/j.issn.1671-8909.2018.10.006
15	SCHABER P M， COLSON J， HIGGINS S，et al ．Thermal decomposition (pyrolysis) of urea in an open reaction vessel[J]．Thermochimica Acta，2004，424：131-142． doi:10.1016/j.tca.2004.05.018
16	BALL J C ．A toxicological evaluation of potential thermal degradation products of urea[C]//SAE International Fall Fuels & Lubricants Meeting & Exhibition，San Antonio，USA：SAE，2001：1-7． doi:10.4271/04-12-03-0015.1
17	周烨．SCR脱硝系统中尿素热解装置防结晶对策探讨[J]．电力科技与环保，2013，29(6)：21-23． doi:10.3969/j.issn.1674-8069.2013.06.007
	ZHOU Y ．The discussion of countermeasures for urea crystal issue in SCR urea pyrolysis system[J]．Electric Power Environmental Protection，2013，29(6)：21-23． doi:10.3969/j.issn.1674-8069.2013.06.007

参数	1 000 MW		900 MW		800 MW		550 MW
参数	#1炉	#2炉	#1炉	#2炉	#1炉	#2炉	#1炉	#2炉
A脱硝反应器入口NO _x 质量浓度/(mg/m³)	280	281	285	245	270	237	257	212
B脱硝反应器入口NO _x 质量浓度/(mg/m³)	246	239	264	205	255	217	245	221
脱硝电加热器入口风量/(m³/h)	7 035	6 337	7 157	6 272	7 111	6 214	7 304	6 271
脱硝热解炉出口温度/℃	377	372	374	374	373	385	380	370
尿素溶液喷射量/(L/h)	554	625	546	475	533	414	360	303
净烟气出口NO _x 质量浓度/(mg/m³)	41	42	39	42	38	43	49	40
脱硝电加热器本体出口温度测点1/℃	524	660	523	635	507	636	459	590
脱硝电加热器本体出口温度测点2/℃	601	660	597	635	579	637	523	559
脱硝电加热器本体出口温度测点3/℃	573	684	566	660	559	665	500	563
锅炉总风量/(t/h)	2 960	2 945	2 729	2 763	2 557	2 507	1 950	2 011
锅炉含氧量/%	2.58	2.31	3.00	2.48	2.80	2.90	4.40	4.70

参数	1 000 MW		900 MW		800 MW		550 MW
参数	#1炉	#2炉	#1炉	#2炉	#1炉	#2炉	#1炉	#2炉
A脱硝反应器入口NO _x 质量浓度/(mg/m³)	280	281	285	245	270	237	257	212
B脱硝反应器入口NO _x 质量浓度/(mg/m³)	246	239	264	205	255	217	245	221
脱硝电加热器入口风量/(m³/h)	7 035	6 337	7 157	6 272	7 111	6 214	7 304	6 271
脱硝热解炉出口温度/℃	377	372	374	374	373	385	380	370
尿素溶液喷射量/(L/h)	554	625	546	475	533	414	360	303
净烟气出口NO _x 质量浓度/(mg/m³)	41	42	39	42	38	43	49	40
脱硝电加热器本体出口温度测点1/℃	524	660	523	635	507	636	459	590
脱硝电加热器本体出口温度测点2/℃	601	660	597	635	579	637	523	559
脱硝电加热器本体出口温度测点3/℃	573	684	566	660	559	665	500	563
锅炉总风量/(t/h)	2 960	2 945	2 729	2 763	2 557	2 507	1 950	2 011
锅炉含氧量/%	2.58	2.31	3.00	2.48	2.80	2.90	4.40	4.70
