滇池底泥混燃特性及燃烧动力学分析

doi:10.12096/j.2096-4528.pgt.23095

发电技术 ›› 2025, Vol. 46 ›› Issue (1): 180-189.DOI: 10.12096/j.2096-4528.pgt.23095

• 发电及环境保护 • 上一篇

滇池底泥混燃特性及燃烧动力学分析

郑欣昱¹^,², 陈嘉霖³, 张飞³, 王随林¹, 刘磊⁴, 苑鹏⁴, 武琪⁴, 黄中²

^1.北京建筑大学环境与能源工程学院，北京市大兴区 100044
^2.热科学与动力工程教育部重点实验室(清华大学能源与动力工程系)，北京市海淀区 100084
^3.云南省能源投资集团有限公司，云南省昆明市 650000
^4.云南能投红河发电有限公司，云南省开远市 661600

收稿日期:2024-01-23 修回日期:2024-03-31 出版日期:2025-02-28 发布日期:2025-02-27
通讯作者: 黄中
作者简介:郑欣昱(1998)，女，硕士研究生，研究方向为高水分固体废弃物的掺烧利用，zhengxinyu0921@sina.com；
黄中(1983)，男，博士，研究员，主要研究方向为循环流化床锅炉技术开发与工程应用，本文通信作者，huangzhong@tsinghua.edu.cn。
基金资助:
云南省重点研发计划项目(202403AA080020);中央高校基本科研业务费专项资金资助(2022ZFJH004)

Co-combustion Characteristics and Kinetic Analysis of Sediment From Dianchi Lake

Xinyu ZHENG¹^,², Jialin CHEN³, Fei ZHANG³, Suilin WANG¹, Lei LIU⁴, Peng YUAN⁴, Qi WU⁴, Zhong HUANG²

^1.School of Environmental and Energy Engineering, Beijing University of Civil Engineering and Architecture, Daxing District, Beijing 100044, China
^2.Key Laboratory of Thermal Science and Power Engineering of Ministry of Education (Department of Energy and Power Engineering, Tsinghua University), Haidian District, Beijing 100084, China
^3.Yunnan Energy Investment Group Co. , Ltd. , Kunming 650000, Yunnan Province, China
^4.Yunnan Energy Investment Honghe Power Generation Co. , Ltd. , Kaiyuan 661600, Yunnan Province, China

Received:2024-01-23 Revised:2024-03-31 Published:2025-02-28 Online:2025-02-27
Contact: Zhong HUANG
Supported by:
Key R & D Projects of Yunnan Province(202403AA080020);The Fundamental Research Funds for the Central Universities(2022ZFJH004)

摘要/Abstract

摘要：

目的城市河道及湖泊多是污水的承载体，沉积有大量含氮高、重金属元素富集的底泥，采用燃烧处置具有清洁高效、经济环保等特点，研究其燃烧动力学特性对于处置利用有重要意义。方法采用热重分析法，先对比分析滇池底泥的单燃特性，为了给实际工程应用提供参考，将底泥与煤按照底泥10%、20%、30%的比例混燃，并通过Kissinger-Akahira-Sunose(KAS)、Flynn-Wall-Ozawa(FWO)和Coats-Redferm(Coats)法，选取11种常用动力学机理函数和固态反应机制函数，拟合各反应阶段活化能和机理函数。结果底泥燃烧分为4个阶段，相比于污泥煤泥，其着火温度较低，更易于燃烧，但燃尽温度较高，综合燃烧特性存在差距。底泥在不同升温速率下燃烧时，升温速率越低越利于燃烧；底泥与煤混燃存在协同效应，其相互作用对于燃尽特性有着积极影响，且随掺混比例的增加，着火性能得到了改善，但当掺混比例达到30%时，可燃特性指数明显减小，说明掺烧比例过大时，不利于改善燃料的燃烧性能。最终拟合结果显示，燃烧过程第二、三阶段反应机理一致，第四阶段不同。结论底泥可以作为一种燃料进行使用，底泥与煤混燃可以改善煤的着火性能，有利于煤的稳定燃烧，但比例不得超过30%，研究结果可为实际工程应用提供参考。

关键词: 湖泊底泥, 热重实验, 底泥燃烧, 燃烧性质, 动力学分析, 表观活化能, 反应机理函数, 掺混比例

Abstract:

Objectives Urban rivers and lakes often serve as carriers of sewage, with a large amount of sediment enriched with nitrogen and heavy metal elements. The combustion disposal method is clean, efficient, economical, and environmentally friendly. Studying the combustion kinetics of the sediment is crucial for its disposal and utilization. Methods The thermogravimetric analysis method is employed to compare and analyze the single combustion characteristics of the sediment in Dianchi Lake. In order to provide a reference for practical engineering applications, the sediment is co-combusted with coal at mixing ratios of 10%, 20%, and 30%. Using KAS, FWO, and Coats methods, 11 commonly used kinetic mechanism functions and solid-state reaction mechanism functions are selected to fit the activation energy and mechanism functions of each reaction stage. Results The combustion of sediment is divided into four stages. Compared with sludge and coal slurry, it has a lower ignition temperature, making it easier to burn, but a higher burnout temperature, indicating differences in the overall combustion characteristics. When sediment is burned at different heating rates, lower heating rates are more conducive to combustion. Co-combusting sediment with coal shows a synergistic effect, and their interaction has a positive impact on the combustion characteristics. As the mixing ratio increases, the ignition performance improves. However, when the mixing ratio reaches 30%, the combustibility index significantly decreases, indicating that excessive mixing ratio is detrimental to improving the combustion performance of the fuel. The final fitting shows that the reaction mechanisms in the second and third stages of the combustion process are consistent, while the fourth stage is different. Conclusions Sediment can be used as a fuel, burning of sediment and coal can improve the ignition performance of coal and conducive to the stable combustion of coal, but the mixing ratio should not exceed 30%. The research results provide a reference for practical engineering applications.

Key words: sediment, thermogravimetric experiment, combustion of sediment, combustion properties, kinetic analysis, apparent activation energy, reaction mechanism function, mixing ratio

中图分类号:

TK 16

郑欣昱, 陈嘉霖, 张飞, 王随林, 刘磊, 苑鹏, 武琪, 黄中. 滇池底泥混燃特性及燃烧动力学分析[J]. 发电技术, 2025, 46(1): 180-189.

Xinyu ZHENG, Jialin CHEN, Fei ZHANG, Suilin WANG, Lei LIU, Peng YUAN, Qi WU, Zhong HUANG. Co-combustion Characteristics and Kinetic Analysis of Sediment From Dianchi Lake[J]. Power Generation Technology, 2025, 46(1): 180-189.

图/表 21

表1 实验材料的工业及元素分析 (%)

Tab. 1 Industrial and elemental analysis of experimental material

样品	工业分析				元素分析
样品	M_ad	A_ad	V_ad	F_C,ad	C_d	H_d	O_d	N_d	S_d
滇池底泥	6.70	66.30	25.10	1.80	12.74	2.22	11.07	0.66	0.31
红河污泥	6.49	52.52	38.97	2.02	21.37	3.56	15.12	3.00	0.79
山东煤泥	1.29	43.06	22.07	32.95	39.96	2.52	11.45	0.73	0.37
红河褐煤	20.15	22.41	39.83	37.76	54.13	6.19	13.52	1.19	2.55

图1 脱水后滇池底泥和褐煤XRD分析

Fig. 1 XRD analysis of Dianchi Lake sediment and lignite

表2 脱水前后底泥和褐煤XRF分析 (%)

Tab. 2 XRF analysis of sediment before and after dehydration

样品	物质质量分数
样品	SiO₂	Al₂O₃	CaO	Fe₂O₃	K₂O	TiO₂	MgO	SO₃
底泥(脱水)	50.16	19.32	14.43	7.47	3.19	1.91	1.51	1.75
底泥	66.73	14.90	3.30	5.71	4.61	1.89	0.99	0.87
褐煤	35.54	29.14	10.58	8.84	0.91	1.31	1.28	11.78

图2 STA449F3综合热分析仪

Fig. 2 STA449F3 comprehensive thermal analyzer

表3 反应机理函数

Tab. 3 Reaction mechanism function

机理函数	$G (α)$	机理函数	$G (α)$
Jander二维扩散	$[1 - (1 - α) 12] 2$	Avrami-Erofeev方程 $($ n=1.5)	$[- l n (1 - α)] 1.5$
Jander三维扩散	$[1 - (1 - α) 13] 2$	Avrami-Erofeev方程 $($ n=2)	$[- l n (1 - α)] 2$
反Jander三维扩散	$[(1 + α) 13 - 1] 2$	Avrami-Erofeev方程 $($ n=3)	$[- l n (1 - α)] 3$
ZLT三维扩散	$[1 / (1 - α) 13 - 1] 2$	收缩球状(体积)	$1 - (1 - α) 13$
Mample单行法则	$- l n (1 - α)$	化学反应(2级)	$(1 - α - 1) - 1$
Valensi二维扩散	$α + (1 - α) l n (1 - α)$

表3 反应机理函数

Tab. 3 Reaction mechanism function

机理函数	$G (α)$	机理函数	$G (α)$
Jander二维扩散	$[1 - (1 - α) 12] 2$	Avrami-Erofeev方程 $($ n=1.5)	$[- l n (1 - α)] 1.5$
Jander三维扩散	$[1 - (1 - α) 13] 2$	Avrami-Erofeev方程 $($ n=2)	$[- l n (1 - α)] 2$
反Jander三维扩散	$[(1 + α) 13 - 1] 2$	Avrami-Erofeev方程 $($ n=3)	$[- l n (1 - α)] 3$
ZLT三维扩散	$[1 / (1 - α) 13 - 1] 2$	收缩球状(体积)	$1 - (1 - α) 13$
Mample单行法则	$- l n (1 - α)$	化学反应(2级)	$(1 - α - 1) - 1$
Valensi二维扩散	$α + (1 - α) l n (1 - α)$

图3 底泥不同升温速率下的TG曲线

Fig. 3 TG curves of sediment at different heating rates

图4 不同样品在升温速率为20 K/min工况下的TG曲线

Fig. 4 TG curves under different sample heating rates of 20 K/min operating conditions

表4 不同升温速率下着火、燃尽温度和失重

Tab. 4 Ignition temperature, burnout temperature, and weight loss under different heating rates

升温速率/(K/min)	着火温度/℃	燃尽温度/℃	TG/%
10	245.4	741.3	52.20
20	257.3	746.7	69.46
30	258.1	743.9	71.52

图5 底泥不同升温速率下的DTG曲线

Fig. 5 DTG curves of sediment at different heating rates

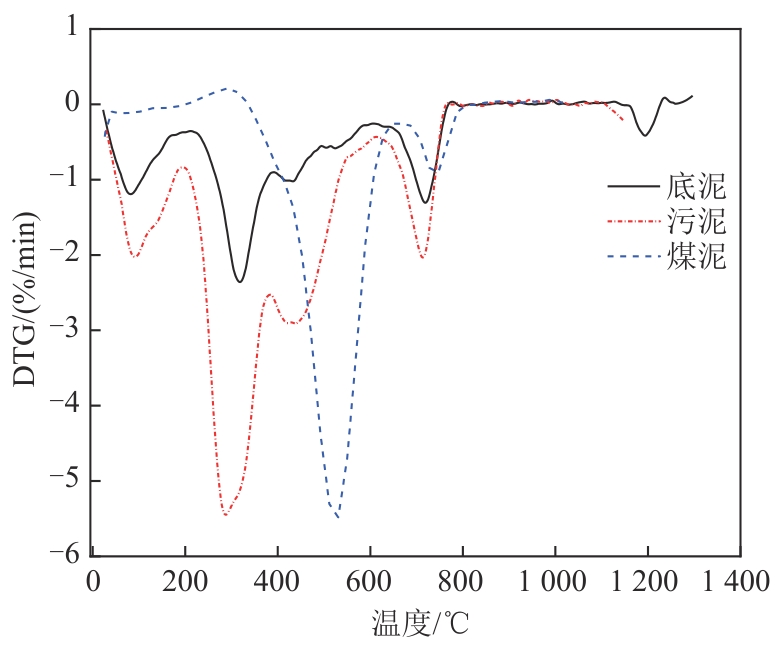

图6 不同样品在升温速率为20 K/min工况下的DTG曲线

Fig. 6 DTG curves under different sample heating rates of 20 K/min operating conditions

表5 不同升温速率下底泥各阶段的反应温度范围 (℃)

Tab. 5 Reaction temperature range of sediment at different stages under different heating rate

反应阶段	底泥升温速率
反应阶段	10 K/min	20 K/min	30 K/min
1	30.0~245.4	30.0~240.7	30.0~248.6
2	245.4~449.2	240.7~457.2	248.6~452.5
3	449.25~653.1	457.25~673.8	452.5~656.4
4	653.1~741.4	673.8~746.7	656.4~743.9

图7 不同比例掺混在20 K/min升温速率下的TG曲线

Fig. 7 TG curves of different proportions mixed at a heating rate of 20 K/min

图8 不同比例掺混在20 K/min升温速率下的DTG曲线

Fig. 8 DTG curves of different proportions mixed at a heating rate of 20 K/min

图9 不同掺混比例下掺烧实验与理论值TG-DTG曲线

Fig. 9 Experimental and theoretical TG-DTG curve of blending under different blending ratios

图10 底泥与褐煤10%、20%、30%混燃特性

Fig. 10 Characteristics of 10%, 20%, and 30% mixed combustion of bottom mud and lignite

图11 KAS法拟合不同转化率的回归线

Fig. 11 tropic of different equal conversion rates fitted by KAS method

图12 FWO法拟合不同转化率的回归线

Fig. 12 tropic of different equal conversion rates fitted by FWO method

表6 2种方法拟合各阶段Ea平均值

Tab. 6 Two methods for fitting the average Ea values of each stage

反应阶段	表观活化能平均值/(kJ/mol)
反应阶段	FWO	KAS
2(α=0.1~0.55)	126.042 267 9	123.668 620 9
3(α=0.6~0.8)	206.459 811 5	191.462 116 4
4(α=0.8~0.9)	491.233 700 3	512.002 159 2

表7 Coats法拟合参数

Tab. 7 Coats method fitting parameters

阶段	机理函数	斜率a	截距b	活化能E	相关系数
2、3	Avrami-EROfeev(n=3)	-15 353.3	8.71	127.64	0.91
4	ZLT	-58 327.6	30.84	484.93	0.91

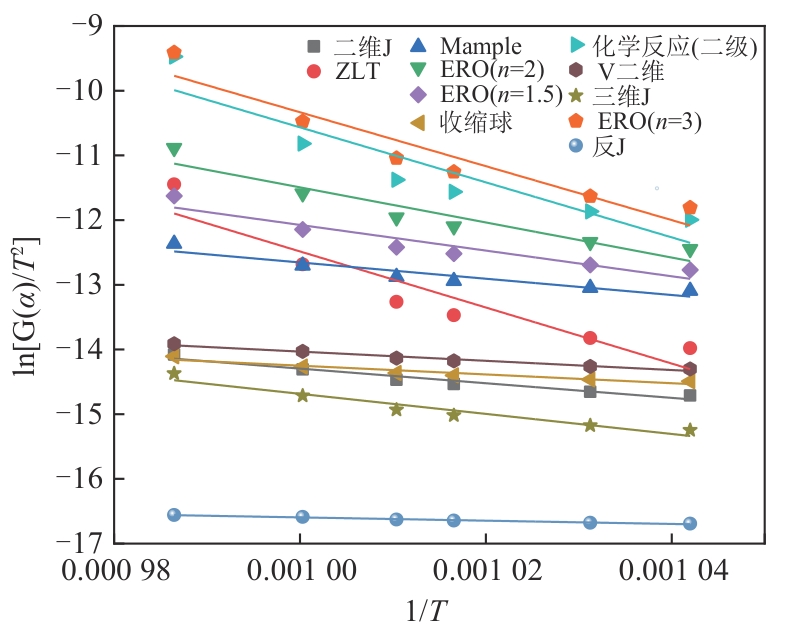

图13 第四阶段Coats法拟合不同机理函数的回归线

Fig. 13 Tropic of different mechanism functions fitted by Coats method in the fourth stage

图14 第二、三阶段Coats法拟合不同机理函数的回归线

Fig. 14 Tropic of different mechanism functions fitted by Coats method in the second and third stages
