甲基二乙醇胺-二元胺混合体系烟气CO2吸收再生性能研究

doi:10.12096/j.2096-4528.pgt.23108

发电技术 ›› 2024, Vol. 45 ›› Issue (3): 468-477.DOI: 10.12096/j.2096-4528.pgt.23108

甲基二乙醇胺-二元胺混合体系烟气CO₂吸收再生性能研究

孙宇航¹, 李超¹, 王争荣², 孙路长², 王凯亮², 胡昔鸣³, 方梦祥¹, 张锋⁴

^1.能源高效清洁利用全国重点实验室(浙江大学), 浙江省杭州市 310027
^2.中国华电科工集团有限公司, 北京市丰台区 100160
^3.浙江大学青山湖能源研究基地, 浙江省杭州市 311300
^4.国网浙江省电力有限公司建设分公司, 浙江省杭州市 310008

收稿日期:2023-11-07 修回日期:2023-12-15 出版日期:2024-06-30 发布日期:2024-07-01
通讯作者: 方梦祥
作者简介:孙宇航(1998)，男，硕士研究生，主要从事碳捕集化学吸收剂配方研究，syh19981203@163.com；
王争荣(1984)，男，硕士，高级工程师，主要从事燃煤电厂节能减排、碳捕集与利用技术等研究，wangzr@chec.com.cn；
方梦祥(1965)，男，博士，教授，主要从事煤和生物质流化床热解、气化、燃烧，CO2化学吸收技术等研究，本文通信作者，mxfang@zju.edu.cn。
基金资助:
浙江省尖兵计划项目(2022C03040);中国华电集团公司“揭榜挂帅”项目(CHDKJ21-01-109);中央高校基本科研业务费专项资金(2022ZFJH004)

Study on CO₂ Absorption and Regeneration Property of Flue Gas From Methyldiethanolamine-Amine Mixture System

Yuhang SUN¹, Chao LI¹, Zhengrong WANG², Luchang SUN², Kailiang WANG², Ximing HU³, Mengxiang FANG¹, Feng ZHANG⁴

^1.National Key Laboratory of Energy Efficiency and Clean Utilization (Zhejiang University), Hangzhou 310027, Zhejiang Province, China
^2.China Huadian Engineering Co. , Ltd. , Fengtai District, Beijing 100160, China
^3.Qingshan Lake Energy Research Base, Zhejiang University, Hangzhou 311300, Zhejiang Province, China
^4.State Grid Zhejiang Electric Power Co. , Ltd. Construction Branch, Hangzhou 310008, Zhejiang Province, China

Received:2023-11-07 Revised:2023-12-15 Published:2024-06-30 Online:2024-07-01
Contact: Mengxiang FANG
Supported by:
Zhejiang Province Spearhead Plan Project(2022C03040);China Huadian Group Co., Ltd. “Reveal The List” System Project(CHDKJ21-01-109);Special Funds for Basic Scientific Research Operations of Central Universities(2022ZFJH004)

摘要/Abstract

摘要：

目的研究甲基二乙醇胺(MDEA)与不同二元胺混合后配方的吸收再生性能。方法在体积分数12%的CO₂和88%的N₂模拟烟气环境下，以MDEA为主剂，分别添加乙二胺(EDA)、1,3-丙二胺(DAP)、3-甲氨基丙胺(MAPA)、羟乙基乙二胺(AEEA)、N,N-二甲基乙二胺(DMEDA)和N,N-二甲基-1,3-丙二胺(DMPDA)作为活化剂。在总胺质量分数为40%的条件下，以主剂与活化剂的质量比1∶1、2∶1、3∶1配置化学吸收剂。通过比较鼓泡吸收和油浴再生实验，得到不同吸收剂的吸收速率、再生速率和循环容量，筛选出性能优良的吸收剂配方。结果 MDEA-EDA体系在MDEA与EDA的质量比1∶1时吸收性能最佳；MDEA-DMEDA体系在MDEA与DMEDA的质量比2∶1时再生性能最佳，循环容量达到1.7 mol/kg；MDEA-AEEA体系在MDEA与AEEA的质量比1∶1时整体性能达到最优，循环容量可以达到1.49 mol/kg。结论研究结果可为工业上混合胺液的配方优选提供理论依据。

关键词: 碳捕集、利用与封存(CCUS), 吸收性能, 再生性能, 甲基二乙醇胺(MDEA), 二元胺

Abstract:

Objectives The absorption and regeneration properties of different formulations of methyldiethanolamine (MDEA) mixed with different diamines were studied. Methods In the simulated flue gas environment with 12% CO₂ and 88% N₂, MDEA was used as the main agent, while ethylenediamine (EDA), 1,3-diaminopropane (DAP), N-methyl-1,3-propanediamine (MAPA), aminoethylethano-lamine (AEEA), N,N-dimethylethylenediamine (DMEDA) and 3-dimethylaminopropylamine (DMPDA) were added as activators, respectively. Under a total amine concentration of 40%, the chemical absorbent was configured with mass ratios of main agent to activator of 1∶1, 2∶1 and 3∶1, respectively. The absorption rate, regeneration rate and circulation capacity of different absorbers were determined by comparing bubble absorption and oil bath regeneration experiments. Results MDEA-EDA system has the best absorption property when the mass ratio of MDEA to EDA is 1∶1. The MDEA-DMEDA system has the best regeneration property when the mass ratio of MDEA to DMEDA is 2∶1, with a circulation capacity reaching 1.7 mol/kg. The overall properties of MDEA-AEEA system are optimized when the mass ratio of MDEA to AEEA is 1∶1, with a cycle capacity reaching 1.49 mol/kg. Conclusions The research results can provide a theoretical basis for the formulation optimization of mixed amine solutions in industry.

Key words: carbon capture, utilization and storage (CCUS), absorption property, regeneration property, methyldiethanolamine (MDEA), diamine

中图分类号:

TK 09

孙宇航, 李超, 王争荣, 孙路长, 王凯亮, 胡昔鸣, 方梦祥, 张锋. 甲基二乙醇胺-二元胺混合体系烟气CO₂吸收再生性能研究[J]. 发电技术, 2024, 45(3): 468-477.

Yuhang SUN, Chao LI, Zhengrong WANG, Luchang SUN, Kailiang WANG, Ximing HU, Mengxiang FANG, Feng ZHANG. Study on CO₂ Absorption and Regeneration Property of Flue Gas From Methyldiethanolamine-Amine Mixture System[J]. Power Generation Technology, 2024, 45(3): 468-477.

图/表 10

表1 实验涉及的化学试剂

Tab. 1 Chemical reagents involved in the experiment

化学试剂	英文名称	分子结构
甲基二乙醇胺	MDEA
乙二胺	EDA
1,3-丙二胺	DAP
3-甲氨基丙胺	MAPA
羟乙基乙二胺	AEEA
N,N-二甲基乙二胺	DMEDA
N,N-二甲基-1,3-丙二胺	DMPDA

图1 吸收实验装置图

Fig. 1 Absorption experimental device diagram

图2 再生实验装置图

Fig. 2 Regeneration experimental device diagram

图3 MDEA-EDA体系反应动力学特性

Fig. 3 Reaction kinetics characteristics of MDEA-EDA system

图4 MDEA-DAP体系反应动力学特性

Fig. 4 Reaction kinetics characteristics of MDEA-DAP system

图5 MDEA-MAPA体系反应动力学特性

Fig. 5 Reaction kinetics characteristics of MDEA-MAPA system

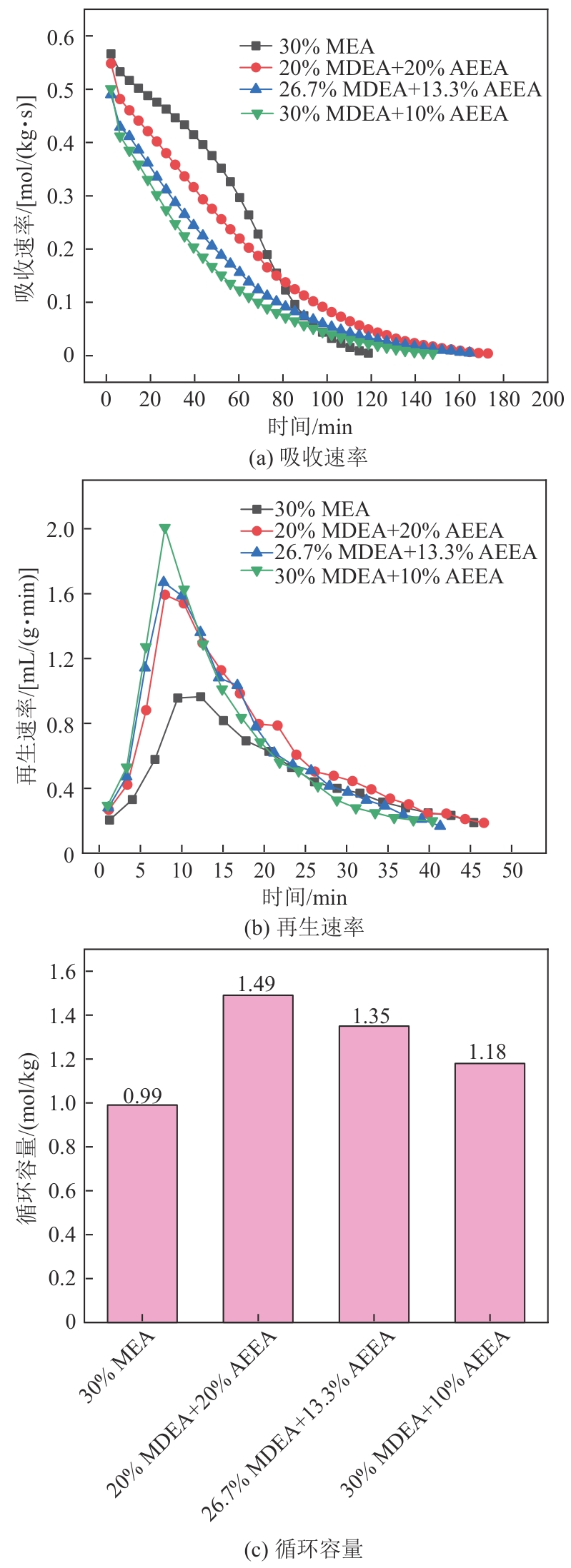

图6 MDEA-AEEA体系反应动力学特性

Fig. 6 Reaction kinetics characteristics of MDEA-AEEA system

图7 MDEA-DMEDA体系反应动力学特性

Fig. 7 Reaction kinetics characteristics of MDEA-DMEDA system

图8 MDEA-DMPDA体系反应动力学特性

Fig. 8 Reaction kinetics characteristics of MDEA-DMPDA system

图9 各体系最优配方反应动力学特性

Fig. 9 Optimal formulation reaction kinetics characteristics of each system

参考文献 22

1	陈兵，肖红亮，李景明，等．二氧化碳捕集、利用与封存研究进展[J]．应用化工，2018，47(3)：589-592． doi:10.3969/j.issn.1671-3206.2018.03.040
	CHEN B， XIAO H L， LI J M，et al ．Advances in research on carbon capture，utilization and storage[J]．Applied Chemical Industry，2018，47(3)：589-592． doi:10.3969/j.issn.1671-3206.2018.03.040
2	董瑞，高林，何松，等．CCUS技术对我国电力行业低碳转型的意义与挑战[J]．发电技术，2022，43(4)：523-532． doi:10.12096/j.2096-4528.pgt.22053
	DONG R， GAO L， HE S，et al ．Significance and challenges of CCUS technology for low-carbon transformation of China’s power industry[J]．Power Generation Technology，2022，43(4)：523-532． doi:10.12096/j.2096-4528.pgt.22053
3	冯凌杰，翟融融，郭一村，等．耦合碳捕集系统的燃气蒸汽联合循环综合性能研究[J]．发电技术，2022，43(4)：584-592． doi:10.12096/j.2096-4528.pgt.22077
	FENG L J， ZHAI R R， GUO Y C，et al ．Study on the comprehensive performance of natural gas combined cycle plant integrated with carbon capture system[J]．Power Generation Technology，2022，43(4)：584-. doi:10.12096/j.2096-4528.pgt.22077
592	. doi:10.1023/a:1010650624155
4	张斌，倪维斗，李政．火电厂和IGCC及煤气化SOFC混合循环减排CO₂的分析[J]．煤炭转化，2005，28(1)：1-7． doi:10.3969/j.issn.1004-4248.2005.01.001
	ZHANG B， NI W D， LI Z ．Analysis of conventional power plant，IGCC and coal gasification SOFC hybrid with CO₂ mitigation[J]．Coal Conversion，2005，28(1)：1-7． doi:10.3969/j.issn.1004-4248.2005.01.001
5	刘朝蓬，王海云，王维庆，等．基于多运行场景与富氧燃烧捕集技术的低碳能源系统容量优化配置[J]．电力系统保护与控制，2023，51(23)：115-129．
	LIU Z P， WANG H Y， WANG W Q，et al ．Capacity optimization of low carbon energy systems based on multiple operating scenarios and oxygen-enriched combustion capture technology[J]．Power System Protection and Control，2023，51(23)：115-129．
6	王灿，李欣然，赵积红，等．基于P2G与富氧燃烧联合运行的多能源低碳调度[J]．电力工程技术，2023，42(3)：139-148． doi:10.12158/j.2096-3203.2023.03.016
	WANG C， LI X R， ZHAO J H，et al ．Low carbon scheduling of multi-energy system based on power to gas combined with oxygen enriched combustion[J]．Electric Power Engineering Technology，2023，42(3)：139-148． doi:10.12158/j.2096-3203.2023.03.016
7	李振山，陈虎，李维成，等．化学链燃烧中试系统的研究进展与展望[J]．发电技术，2022，43(4)：544-561． doi:10.12096/j.2096-4528.pgt.22081
	LI Z S， CHEN H， LI W C，et al ．Research status and prospect of chemical looping combustion pilot systems[J]．Power Generation Technology，2022，43(4)：544-561． doi:10.12096/j.2096-4528.pgt.22081
8	刘飞，关键，祁志福，等．燃煤电厂碳捕集、利用与封存技术路线选择[J]．华中科技大学学报(自然科学版)，2022，50(7)：1-13．
	LIU F， GUAN J， QI Z F，et al ．Technology route selection for carbon capture utilization and storage in coal-fired power plants[J]．Journal of Huazhong University of Science and Technology (Natural Science Edition)，2022，50(7)：1-13．
9	KANG M S， MOON S H， PARK Y I，et al ．Development of carbon dioxide separation process using continuous hollow-fiber membrane contactor and water-splitting electrodialysis[J]．Separation Science and Technology，2002，37(8)：1789-1806． doi:10.1081/ss-120003044
10	WANG J， HUANG L， YANG R，et al ．Recent advances in solid sorbents for CO₂ capture and new development trends[J]．Energy & Environmental Science，2014，7(11)：3478-3518． doi:10.1039/c4ee01647e
11	晏水平，方梦祥，张卫风，等．烟气中CO₂化学吸收法脱除技术分析与进展[J]．化工进展，2006，25(9)：1018-1024． doi:10.3321/j.issn:1000-6613.2006.09.008
	YAN S P， FANG M X， ZHANG W F，et al ．Technique analyses and research progress of CO₂ separation from flue gas by chemical absorption[J]．Chemical Industry and Engineering Progress，2006，25(9)：1018-1024． doi:10.3321/j.issn:1000-6613.2006.09.008
12	YU C H， HUANG C H， TAN C S ．A review of CO₂ capture by absorption and adsorption[J]．Aerosol and Air Quality Research，2012，12(5)：745-769． doi:10.4209/aaqr.2012.05.0132
13	王旭，杨昊，王满仓，等．燃气电厂化学吸收二氧化碳捕获系统运行参数与能耗分析[J]．分布式能源，2023，8(5)：69-76．
	WANG X， YANG H， WANG M C，et al ．Analysis of operating parameters and energy consumption of chemical absorption carbon dioxide capture system in natural gas power plants[J]．Distributed Energy，2023，8(5)：69-76．
14	胡亚林，李水娥，忤恒，等．CO₂混合胺吸收剂的研究进展[J]．广州化工，2013，41(24)：6-8． doi:10.3969/j.issn.1001-9677.2013.24.003
	HU Y L， LI S E， WU H，et al ．Progress on CO₂ blended amine absorbents[J]．Guangzhou Chemical Industry，2013，41(24)：6-8． doi:10.3969/j.issn.1001-9677.2013.24.003
15	徐莉，贾庆，侯凯湖．MDEA-TETA溶液中CO₂的解吸动力学研究[J]．石油与天然气化工，2009，38(4)：298-301． doi:10.3969/j.issn.1007-3426.2009.04.008
	XU L， JIA Q， HOU K H ．Kinetic study on carbon dioxide desorption from the mixed MDEA-TETA aqueous solution[J]．Chemical Engineering of Oil & Gas，2009，38(4)：298-301． doi:10.3969/j.issn.1007-3426.2009.04.008
16	陈杰，郭清，花亦怀，等．MDEA活化胺液在天然气预处理工艺中的吸收性能[J]．化工进展，2014，33(1)：80-84． doi:10.3969/j.issn.1000-6613.2014.01.014
	CHEN J， GUO Q， HUA Y H，et al ．Absorption performance of MDEA activated amines in natural gas pretreatment process[J]．Chemical Industry and Engineering Progress，2014，33(1)：80-84． doi:10.3969/j.issn.1000-6613.2014.01.014
17	高涵，郭亚平，褚联峰，等．四乙烯五胺活化N-甲基二乙醇胺溶液吸收CO₂ [J]．化学工程，2011，39(9)：30-33． doi:10.3969/j.issn.1005-9954.2011.09.007
	GAO H， GUO Y P， CHU L F，et al ．Absorption of CO₂ into solution of N-methyldiethanolamine activated by tetraethylenetetramine[J]．Chemical Engineering (China)，2011，39(9)：30-33． doi:10.3969/j.issn.1005-9954.2011.09.007
18	TANG J F， CHEN J， GUO Q，et al ．The optimization of mixing amine solvents for CO₂absorption based on aqueous MDEA/DETA and MDEA/TETA[J]．Petroleum Science and Technology，2014，32(24)：3002-3009． doi:10.1080/10916466.2014.947434
19	HAFIZI A， MOKARI M H， KHALIFEH R，et al ．Improving the CO₂ solubility in aqueous mixture of MDEA and different polyamine promoters：the effects of primary and secondary functional groups[J]．Journal of Molecular Liquids，2020，297：111803． doi:10.1016/j.molliq.2019.111803
20	JIN M， ZHOU L Y， LU P，et al ．Absorption of CO₂ from flue gas using mixed amine solution[J]．Advanced Materials Research，2013，781/782/783/784：2201-2204． doi:10.4028/www.scientific.net/amr.781-784.2201
21	黄大荣．溶剂效应对有机化合物酸碱性的影响[J]．化学通报，1986，49(7)：55-61．
	HUANG D R ．Influence of solvent effect on acidity and alkalinity of organic compounds[J]．Chemistry，1986，49(7)：55-61．
22	VERSTEEG G F， VAN SWAAIJ W P M ．On the kinetics between CO₂ and alkanolamines both in aqueous and non-aqueous solutions：primary and secondary amines[J]．Chemical Engineering Science，1988，43(3)：573-585． doi:10.1016/0009-2509(88)87017-9

[1]	叶航, 郝宁, 刘琦. CO₂咸水层封存关键参数及其实验表征技术研究进展[J]. 发电技术, 2022, 43(4): 562-573.
[2]	李振山, 陈虎, 李维成, 刘磊, 蔡宁生. 化学链燃烧中试系统的研究进展与展望[J]. 发电技术, 2022, 43(4): 544-561.
[3]	董瑞, 高林, 何松, 杨东泰. CCUS技术对我国电力行业低碳转型的意义与挑战[J]. 发电技术, 2022, 43(4): 523-532.
