芦潮港海上风资源变化特性分析

doi:10.12096/j.2096-4528.pgt.22010

发电技术 ›› 2022, Vol. 43 ›› Issue (2): 260-267.DOI: 10.12096/j.2096-4528.pgt.22010

芦潮港海上风资源变化特性分析

张智伟¹, 张建平², 刘明², 纪海鹏³, 诸浩君¹, 周圣荻⁴

^1.上海绿色环保能源有限公司, 上海市崇明区 200433
^2.上海理工大学机械工程学院, 上海市杨浦区 200093
^3.上海电力大学能源与机械工程学院, 上海市浦东新区 201306
^4.上海海湾新能风力发电有限公司, 上海市崇明区 202156

收稿日期:2022-01-19 出版日期:2022-04-30 发布日期:2022-05-13
作者简介:张智伟(1978)，男，工程师，主要从事海上发电技术研究，dianjing@21cn.com；
张建平(1972)，男，博士，教授，主要从事能源安全低碳利用及智能化的研究，本文通信作者，jpzhanglzu@163.com；
刘明(1997)，男，硕士研究生，主要从事海上发电技术研究，mliuusst@163.com；
纪海鹏(1994)，男，硕士，工程师，主要从事海上发电技术研究，jihaipeng20171120@163.com；
诸浩君(1984)，男，工程师，主要从事海上发电技术研究，juleon1011@163.com；
周圣荻(1989)，女，工程师，主要从事海上发电技术研究，414639946@qq.com。
基金资助:
国家自然科学基金项目(12172228);上海市自然科学基金项目(22ZR1444400)

Analysis on Variation Characteristics of Offshore Wind Resources in Luchao Port

Zhiwei ZHANG¹, Jianping ZHANG², Ming LIU², Haipeng JI³, Haojun ZHU¹, Shengdi ZHOU⁴

^1.Shanghai Green Environmental Protection Energy Co. , Ltd. , Chongming District, Shanghai 200433, China
^2.School of Mechanical Engineering, University of Shanghai for Science and Technology, Yangpu District, Shanghai 200093, China
^3.College of Energy and Mechanical Engineering, Shanghai University of Electric Power, Pudong New Area, Shanghai 201306, China
^4.Shanghai Gulf New Energy Wind Power Generation Co. , Ltd. , Chongming District, Shanghai 202156, China

Received:2022-01-19 Published:2022-04-30 Online:2022-05-13
Supported by:
National Natural Science Foundation of China(12172228);Natural Science Foundation of Shanghai(22ZR1444400)

摘要/Abstract

摘要：

海上风资源特性对海上风电场的建设具有重大影响，是海上风机选型及排布的关键因素，因此对其进行研究十分必要。利用测风塔测量得到上海芦潮港地区风速数据，并分析了该地区风速、风向、风能密度分布及其变化特性。结果表明：在芦潮港地区海上风速分布描述上，Logistic函数具有最好的精度，Weibull函数很难描述单月风速分布；芦潮港地区风向主要来自正北与东北方向；随着芦潮港地区测风塔测风高度的增加，年平均海上风速逐步趋于8 m/s；芦潮港地区年平均风能密度不低于290 W/m²，具有较为充足的风能资源，可为风电场收益提供保障。

关键词: 海上风电场, 风资源特性, 海上风机, 风速, 风向, 风能密度

Abstract:

The offshore wind resource character has a significant impact on the construction of offshore wind farms, it is a key factor in the selection and arrangement of offshore wind turbines. Therefore, it is necessary to study it. The wind speed data of Shanghai Luchao Port were measured and obtained by the anemometer tower, and the distribution and the variation characteristics of wind speed, wind direction and wind energy density in this area were given and analyzed. The results show that the Logistic function has the best accuracy in the description of offshore wind speed distribution in Luchao Port area, and the Weibull function is difficult to describe the monthly wind speed distribution. The wind direction in Luchao Port area mainly comes from due north and northeast. With the increase of anemometer tower height in Luchao Port area, the annual average offshore wind speed gradually tends to 8 m/s. The annual average wind energy density of Luchao Port area is no less than 290 W/m², which has sufficient wind energy resources to ensure the income of wind farm.

Key words: offshore wind farm, wind resource character, offshore wind turbine, wind speed, wind direction, wind energy density

中图分类号:

TK 81

张智伟, 张建平, 刘明, 纪海鹏, 诸浩君, 周圣荻. 芦潮港海上风资源变化特性分析[J]. 发电技术, 2022, 43(2): 260-267.

Zhiwei ZHANG, Jianping ZHANG, Ming LIU, Haipeng JI, Haojun ZHU, Shengdi ZHOU. Analysis on Variation Characteristics of Offshore Wind Resources in Luchao Port[J]. Power Generation Technology, 2022, 43(2): 260-267.

图/表 10

图1 芦潮港海上风速序列

Fig. 1 Offshore wind speed series in Luchao port

图2 不同分布函数对2004年10月风速分布的描述

Fig. 2 Description of wind speed distribution in October 2004 by different distribution functions

图3 2005年风速分布的描述

Fig. 3 Description of wind speed distribution in 2005

图4 2005年不同风向风速分布

Fig. 4 Wind speed distribution of different wind directions in 2005

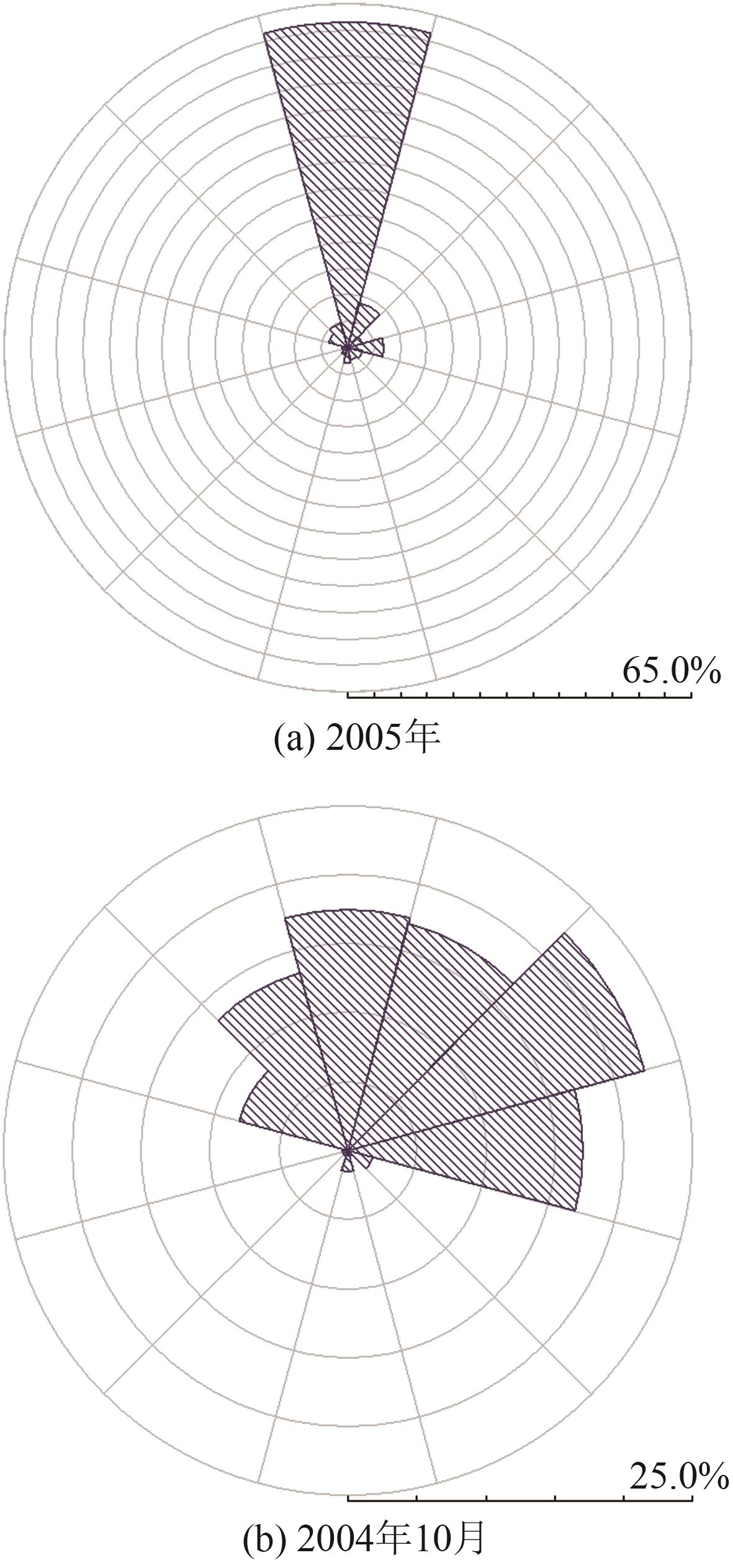

图5 风向分布玫瑰图

Fig. 5 Rose chart of wind direction distribution

图6 高度上的风速变化拟合曲线

Fig. 6 Fitting curve of wind speed change at height

图7 不同高度之间风速相关性

Fig. 7 Wind speed correlation between different heights

图8 10 m与70 m高度之间风向相关性

Fig. 8 Wind direction correlation between 10 m and 70 m height

图9 2005年不同高度之间切变指数变化

Fig. 9 Wind shear index changes between different heights in 2005

图10 风速和风能密度分布

Fig. 10 Distributions of wind speed and wind energy density

参考文献 22

1	YI W， BAHAREH K， PENG Z L ．Assessment of long-term offshore wind energy potential in the south and southeast coasts of China based on a 55-year dataset[J]．Energy，2021，224：120225． doi:10.1016/j.energy.2021.120225
2	刘志超，王洪彬，沙浩，等．我国风电利用技术现状及其前景分析[J]．发电技术，2019，40(4)：389-395． doi:10.12096/j.2096-4528.pgt.18249
	LIU Z C， WANG H B， SHA H，et al ．Current situation and prospect analysis of wind power utilization technology in China[J]．Power Generation Technology，2019，40(4)：389-395． doi:10.12096/j.2096-4528.pgt.18249
3	黄俊辉，孙文涛，李辰，等．基于WRF模式的海上风能资源特性分析及评价[J]．太阳能学报，2021，42(7)：278-283．
	HUANG J H， SUN W T， LI C，et al ．Characteristics analysis and evaluation of offshore wind energy resources based on WRF model[J]．Journal of Solar Energy，2021，42(7)：278-283．
4	时智勇，王彩霞，李琼慧．“十四五”中国海上风电发展关键问题[J]．中国电力，2020，53(7)：8-17． doi:10.11930/j.issn.1004-9649.202004096
	SHI Z Y， WANG C X， LI Q H ．Key issues of China’s offshore wind power development in the 14th Five-Year Plan[J]．Electric Power，2020，53(7)：8-17． doi:10.11930/j.issn.1004-9649.202004096
5	符平，秦鹏飞，张金接．海上风资源时空特性研究[J]．中国水利水电科学研究院学报，2014，12(2)：155-161． doi:10.13244/j.cnki.jiwhr.2014.02.007
	FU P， QIN P F， ZHANG J J ．Research of spatio-temporal characteristics of offshore wind resources[J]．Journal of China Institute of Water Resources and Hydropower Research，2014，12(2)：155-161． doi:10.13244/j.cnki.jiwhr.2014.02.007
6	易侃，张子良，张皓，等．海上风能资源评估数值模拟技术现状及发展趋势[J]．分布式能源，2021，6(1)：1-6． doi:10.16513/j.2096-2185.DE.2106004
	YI K， ZHANG Z L， ZHANG H，et al ．Technical status and development trends of numerical modeling for offshore wind resource assessment[J]．Distributed Energy，2021，6(1)：1-6． doi:10.16513/j.2096-2185.DE.2106004
7	杨正瓴，冯勇，熊定方，等．基于季风特性改进风电功率预测的研究展望[J]．智能电网，2015，3(1)：1-7．
	YANG Z L， FENG Y， XIONG D F，et al ．Research prospect of improving wind power prediction based on monsoon characteristics[J]．Smart Grid，2015，3(1)：1-7．
8	周齐，王海云，唐新安．基于PWMM的三参数Weibull分布参数外推方法的研究[J]．太阳能学报，2021，42(2)：77-82．
	ZHOU Q， WANG H Y， TANG X A ．Research on parameter extrapolation method of three parameter Weibull distribution based on PWMM[J]．Journal of Solar Energy，2021，42(2)：77-82．
9	周泽人，舒印彪，董存，等．基于混合威布尔分布的风能资源分布统计分析研究[J]．数理统计与管理，2020，39(4)：584-594.
	ZHOU Z R， SHU Y B， DONG C，et al ．Statistical analysis of wind energy resource distribution based on mixed Weibull distribution[J]．Mathematical Statistics and Management，2020，39(4)：584-594．
10	WANG Y， LI Y F， ZOU R M，et al ．Bayesian infinite mixture models for wind speed distribution estimation[J]．Energy Conversion and Management，2021，236：113946． doi:10.1016/j.enconman.2021.113946
11	姜海燕．数值法与群智能算法在低风速分布模型优化中的对比研究[D]．兰州：兰州大学，2015． doi:10.33582/2639-4391/1018
	JIANG H Y ．Comparative study of numerical methods and swarm intelligence algorithms on optimizing low wind speed distribution models[D]．Lanzhou：Lanzhou University，2015． doi:10.33582/2639-4391/1018
12	马契．适用于风速的三参数威布尔分布的参数估计[D]．北京：华北电力大学，2017．
	MA X ．Estimation method of three-parameter Weibull distribution applied to wind speed[D]．Beijing：North China Electric Power University，2017．
13	YU J X， FU Y Q， YU Y，et al ．Assessment of offshore wind characteristics and wind energy potential in Bohai bay China[J]．Energies，2019，12：15． doi:10.3390/en12152879
14	陈楠，杨苹，邹澍，等．基于WRF模式的广东海上风资源评估[J]．装备环境工程，2013，10(5)：1-6．
	CHEN N， YANG P， ZOU S，et al ．Offshore wind resource assessment based on WRF model[J]．Equipment Environmental Engineering，2013，10(5)：1-6．
15	LIN Y L， CAO D B， LIN N M，et al ．Characteristics and simulation biases of corkscrew sea breezes on the east coast of China[J]．Journal of Geophysical Research Atmospheres，2019，124(1)：18-34．
16	吴强，傅军，徐煜佳，等．典型沿海丘陵地区风场变化特性实测研究[J]．建筑热能通风空调，2021，40(4)：25-29． doi:10.3969/j.issn.1003-0344.2021.04.006
	WU Q， FU J， XU Y J，et al ．Measured study on wind field variation characteristics in typical coastal hilly areas[J]．Building Thermal Energy Ventilation and Air Conditioning，2021，40(4)：25-29． doi:10.3969/j.issn.1003-0344.2021.04.006
17	封宇，何焱，朱启昊，等．近海及海上风资源时空特性研究[J]. 清华大学学报(自然科学版)，2016，56(5)：522-529．
	FENG Y， HE Y， ZHU Q H，et al ．Study on temporal and spatial characteristics of offshore and offshore wind resources[J]．Journal of Tsinghua University (Science and Technology)，2016，56(5)：522-529．
18	SINGH K A， KUTTY S S， KHAN M G，et al ．Wind energy resource assessment for tokelau with accurate weibull parameters[C]//2019 9th International Conference on Power and Energy Systems (ICPES)．Perth，W A，Australia：IEEE，2019：1-6． doi:10.1109/icpes47639.2019.9105429
19	JEONG H S， KIM B J ．Comparative assessment of wind resources between west offshore and onshore regions in Korea[J]．Atmosphere，2018，28(1)：1-13．
20	靳双龙，刘晓琳，李鸿秀，等．不同下垫面垂直风切变特征对比[J]．兰州大学学报(自然科学版)，2019，55(3)：340-346．
	JIN S L， LIU X L， LI H X，et al ．A contrast study on vertical wind shear characteristics of different underlying surfaces[J]．Journal of Lanzhou University (Natural Sciences)，2019，55(3)：340-346．
21	李雪亮，田鑫，郝露茜，等．基于概率潮流风险计算的电网优化规划方法研究[J]．电网与清洁能源，2020，36(11)：90-99． doi:10.3969/j.issn.1674-3814.2020.11.012
	LI X L， TIAN X， HAO L X，et al ．Research on probability power flow risk calculation based optimization method of power grid planning[J]．Power System and Clean Energy，2020，36(11)：90-99． doi:10.3969/j.issn.1674-3814.2020.11.012
22	李文彬．基于加速亮度衰减模型的VFD和LED照明灯寿命预测[D]．上海：上海电力大学，2015．
	LI W B ．Life prediction for VFD and LED light based on accdlerated luminance degradation model[D]．Shanghai：Shanghai University of Electric Power，2015．
