低温场景超临界CO2循环燃煤发电系统研究

doi:10.12096/j.2096-4528.pgt.20018

摘要/Abstract

摘要：

超临界CO₂循环在低温场景下，循环终端温度降低，循环压比增大，可以与燃煤锅炉很好地匹配，组成高效的燃煤发电机组。根据气候和煤炭分布，我国北方煤炭基地(如蒙东、北疆)在冬、春季有长达4个月以上的低温条件，有利于构建高效的超临界CO₂燃煤发电机组。对于3~15 ℃的终温工况，对超临界CO₂循环发电机组进行热力计算，并对机组的经济和社会效益作初步分析。结果表明：初始参数620 ℃/30 MPa的超临界CO₂循环发电机组在9 ℃以下低温场景下，可获得48%以上的全厂净发电效率，高于二次再热超超临界汽轮发电机组。超临界CO₂循环燃煤发电可补充可再生能源发电在冬、春季的发电量缺口，并可通过“北电南送”实现北方煤炭资源的高效利用。

关键词: 超临界CO₂循环, 燃煤发电, 低温环境

Abstract:

Supercritical CO₂ cycle can be used in the low temperature scenario to reduce the end temperature of the cycle and increase the cycle pressure ratio, which can well match with the coal-fired boiler to form a high-efficiency coal-fired power plant. Considering the climate and coal mine distribution, the coal mine bases in northern China, such as eastern Inner Mongolia and northern Xinjiang, have low atmospheric temperature conditions for more than four months in winter and spring, which is good for the constrution of high-efficiency supercritical CO₂ coal-fired power plants. For the end temperature condition of 3-15 ℃, the thermodynamic calculation of supercritical CO₂ cycle was carried out, and the economic and social benefits of the unit were analyzed. The results show that the supercritical CO₂ cycle generator with 620 ℃/30 MPa initial parameters can obtain more than 48% of the net plant power generation efficiency in the low temperature scenario below 9 ℃, which is expected to surpass the efficiency of double-reheat ultra supercritical steam turbine unit. Supercritical CO₂ cycle coal-fired power plants can supplement the power generation gap of renewable energy generation in winter and spring, and realize the efficient utilization of coal resources in the north through “North to South Power Transmission”.

Key words: supercritical CO₂ cycle, coal-fired power generation, low temperature environment

中图分类号:

TK 122

郑开云. 低温场景超临界CO₂循环燃煤发电系统研究[J]. 发电技术, 2022, 43(1): 126-130.

Kaiyun ZHENG. Study on Supercritical CO₂ Cycle Coal-fired Power Generation System for Low Temperature Scenario[J]. Power Generation Technology, 2022, 43(1): 126-130.

图/表 5

图1 分流再压缩超临界CO2循环流程1—主泵；2—低温回热器；3—高温回热器；4—锅炉；5—透平；6—发电机；7—冷却器；8—分流压缩机。

Fig. 1 Process of splitting-recompression supercritical CO2 cycle

表1 超临界CO2循环参数

Tab. 1 Parameters for supercritical CO2 cycle

参数	数值
主泵入口温度/℃	3、5、7、9、11、13、15
主泵入口压力/MPa	3.8、4.0、4.2、4.4、4.7、4.9、5.2
透平入口温度/℃	620
透平入口压力/MPa	30
低温回热器冷端温差/℃	8
低温回热器热端温差/℃	12
高温回热器冷端温差/℃	12
低温回热器压损/MPa	0.1
高温回热器压损/MPa	0.1
锅炉压损/MPa	0.5
冷却器压损/MPa	0.1
主泵等熵效率	0.80
分流压缩机等熵效率	0.89
透平等熵效率	0.93
锅炉效率	0.95
管道效率	0.99
机械效率	0.99
发电机效率	0.99
厂用电率	0.03

图2 锅炉进气温度与主泵入口温度的关系

Fig. 2 Relationship between the inlet temperatures of boiler and main pump

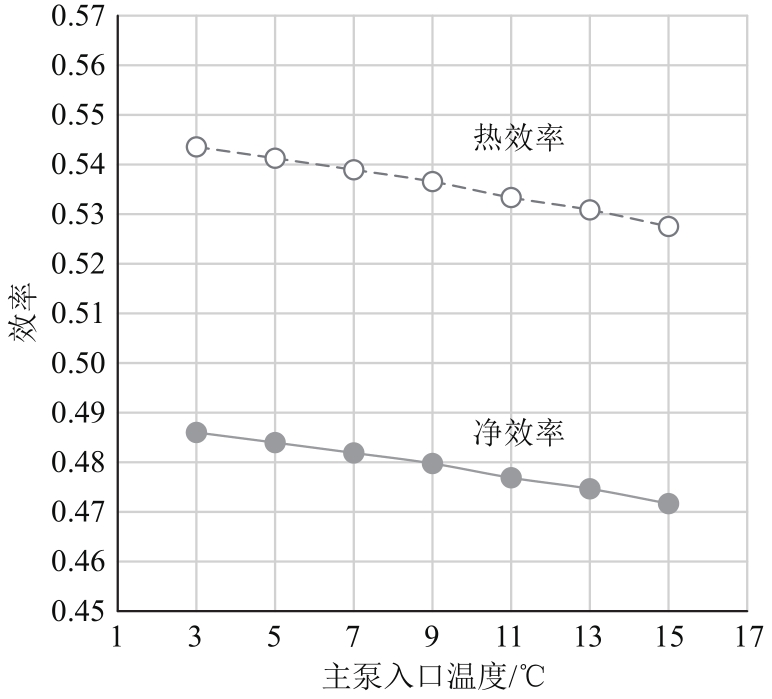

图3 循环热效率和全厂净效率与主泵入口温度的关系

Fig. 3 Relationship between thermal efficiency, net plant efficiency and main pump inlet temperature

图4 主泵入口温度为9 ℃工况的温熵图a—主泵入口；b—低温回热器高压侧入口；c—高温回热器高压侧入口；d—锅炉入口；e—透平入口；f—高温回热器低压侧入口；g—低温回热器低压侧入口；h—冷却器和分流压缩机入口

Fig. 4 T-s diagram for the case with the inlet temperature of main pump of 9 ℃
