考虑光伏换相与柔性负荷协同的配电网三相不平衡研究

doi:10.12096/j.2096-4528.pgt.24062

发电技术 ›› 2025, Vol. 46 ›› Issue (4): 768-777.DOI: 10.12096/j.2096-4528.pgt.24062

• 大规模新能源并网运行调控关键技术 • 上一篇下一篇

考虑光伏换相与柔性负荷协同的配电网三相不平衡研究

高杉, 邢洁, 单英浩, 顾怡

东华大学信息科学与技术学院，上海市松江区 201620

收稿日期:2024-06-09 修回日期:2024-09-03 出版日期:2025-08-31 发布日期:2025-08-21
通讯作者: 邢洁
作者简介:高杉(2000)，女，硕士研究生，主要研究方向为电力系统中新能源、储能系统的运行优化，2221955@mail.dhu.edu.cn；
邢洁(1981)，女，博士，高级工程师，主要研究方向为新能源接入电网的运行规划、储能系统及智能电网等，本文通信作者，xingj@dhu.edu.cn；
单英浩(1991)，男，博士，副教授，主要从事智能电网、预测控制和智能算法等相关研究，shanyh@dhu.edu.cn；
顾怡(1999)，女，硕士研究生，主要研究方向为电力系统中新能源、储能系统的运行优化，2221941@mail.dhu.edu.cn。
基金资助:
上海市青年科技英才扬帆计划(21YF1400100)

Research on Three-Phase Imbalance in Distribution Networks Considering Coordinated Photovoltaic Phase Switching and Flexible Load

Shan GAO, Jie XING, Yinghao SHAN, Yi GU

College of Information Science and Technology, Donghua University, Songjiang District, Shanghai 201620, China

Received:2024-06-09 Revised:2024-09-03 Published:2025-08-31 Online:2025-08-21
Contact: Jie XING
Supported by:
Shanghai Sailing Program(21YF1400100)

摘要/Abstract

摘要：

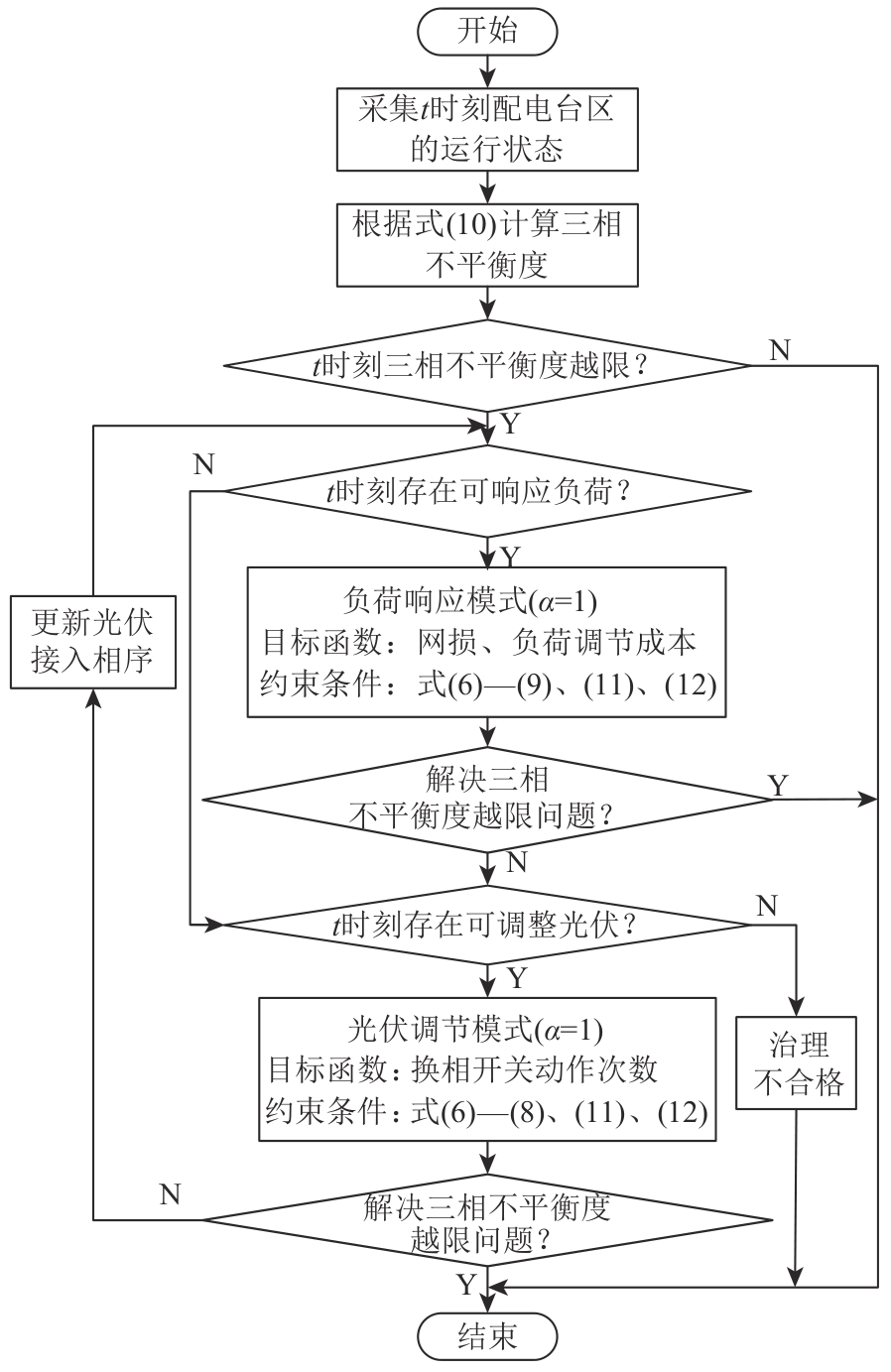

目的考虑单相分布式光伏接入配电网后的影响，针对低压配电台区三相不平衡问题，提出了一种考虑柔性负荷响应协同光伏调节的低压配电台区三相不平衡治理方法。方法所提治理方法包含柔性负荷响应模式和光伏调节模式，其中柔性负荷响应模式以网损和负荷调节成本最小为优化目标，光伏调节模式以光伏换相次数最少为优化目标。采用不同编码策略的粒子群算法对这2种调节模式分别进行求解。最后，以华北地区某实际低压配电台区为例对所提方法进行了验证。结果该方法降低了光伏换相动作次数和负荷响应的调节成本。此外，通过分析权重系数对目标函数的影响，给出了权重系数的建议范围。结论该方法能有效治理三相不平衡越限，并减少治理成本。

关键词: 电力系统, 分布式光伏, 柔性负荷, 低压配电网, 三相不平衡, 换相开关, 三相潮流, 协调优化运行

Abstract:

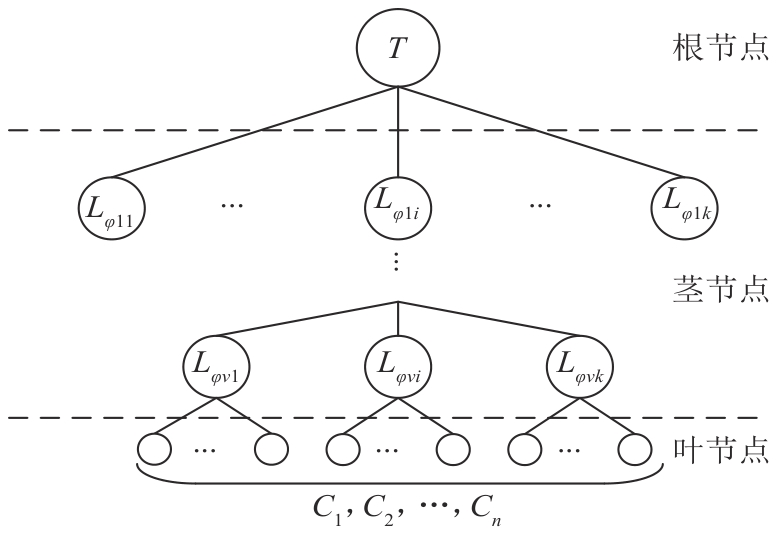

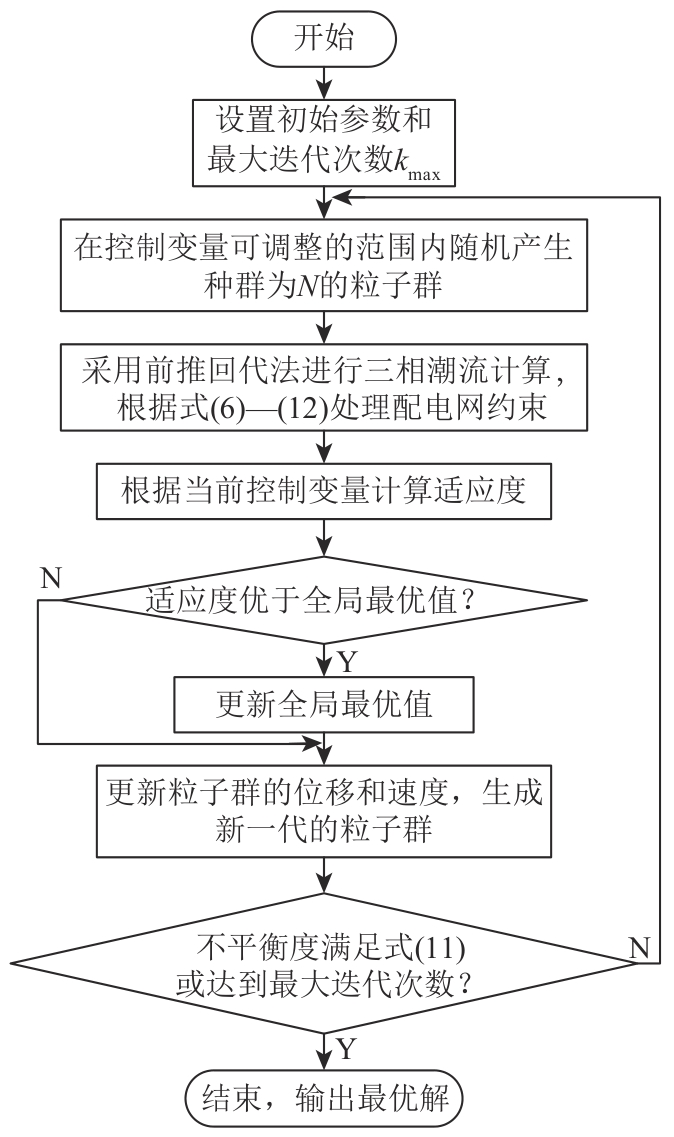

Objectives Considering the impact of single-phase distributed photovoltaic integration into distribution networks, this study proposes a mitigation method for three-phase imbalance in low-voltage distribution station area by coordinating flexible load response with photovoltaic regulation. Methods The proposed mitigation method comprises a flexible load response mode and a photovoltaic regulation mode. The flexible load response mode has the optimization objectives of minimizing network losses and load regulation costs, while the photovoltaic regulation mode has the objective of minimizing the number of photovoltaic phase-switching operations. The particle swarm optimization algorithm with different encoding strategies is used to solve the two adjustment modes respectively. Finally, the proposed method is validated using a real low-voltage distribution station area in North China. Results The results show that the method reduces the number of photovoltaic phase-switching operations and load response regulation costs. In addition, by analyzing the influence of weighting coefficients on the objective function, a recommended range for these coefficients is provided. Conclusions The method effectively addresses three-phase imbalance violations and reduces mitigation costs.

Key words: power system, distributed photovoltaic, flexible load, low-voltage distribution network, three-phase imbalance, commutation switch, three-phase power flow, coordinated optimal operation

中图分类号:

TK 01

高杉, 邢洁, 单英浩, 顾怡. 考虑光伏换相与柔性负荷协同的配电网三相不平衡研究[J]. 发电技术, 2025, 46(4): 768-777.

Shan GAO, Jie XING, Yinghao SHAN, Yi GU. Research on Three-Phase Imbalance in Distribution Networks Considering Coordinated Photovoltaic Phase Switching and Flexible Load[J]. Power Generation Technology, 2025, 46(4): 768-777.

图/表 8

参考文献 37

[1]	刘哲，唐成鹏，周青，等．新型电力系统建设环境下的“西电东送”发展研究[J]．广东电力，2023，36(9)：26-33．
	LIU Z， TANG C P， ZHOU Q，et al ．Research on development of west-to-east power transmission under the environment of new power system construction[J]．Guangdong Electric Power，2023，36(9)：26-33．
[2]	苏步芸，王诗超．新型电力系统背景下新能源送出合理消纳率研究[J]．南方能源建设，2023，10(6)：43-50．
	SU B Y， WANG S C ．Research on reasonable consumption rate of new energy transmission under the new power system[J]．Southern Energy Construction，2023，10(6)：43-50．
[3]	马晓伟，王文倬，薛晨，等．西北新型电力系统先行示范体系探究[J]．电网与清洁能源，2024，40(1)：1-7．
	MA X W， WANG W Z， XUE C，et al ．Research on the leading demonstration system of new-type power system in northwest China[J]．Power System and Clean Energy，2024，40(1)：1-7．
[4]	员江洋，刘宁宁，杨明，等．山东电网新能源消纳关键措施分析及综合评估[J]．全球能源互联网，2023，6(6)：567-576．
	YUN J Y， LIU N N， YANG M，et al ．Comprehensive assessment and analytics for renewable energy accommodation key factors of Shandong power grid[J]．Journal of Global Energy Interconnection，2023，6(6)：567-576．
[5]	吴珊，边晓燕，张菁娴，等．面向新型电力系统灵活性提升的国内外辅助服务市场研究综述[J]．电工技术学报，2023，38(6)：1662-1677．
	WU S， BIAN X Y， ZHANG J X，et al ．A review of domestic and foreign ancillary services market for improving flexibility of new power system[J]．Transactions of China Electrotechnical Society，2023，38(6)：1662-1677．
[6]	张勇军，羿应棋，李立浧，等．双碳目标驱动的新型低压配电系统技术展望[J]．电力系统自动化，2022，46(22)：1-12．
	ZHANG Y J， YI Y Q， LI L C，et al ．Prospect of new low-voltage distribution system technology driven by carbon emission peak and carbon neutrality targets[J]．Automation of Electric Power Systems，2022，46(22)：1-12．
[7]	黄超，卜思齐，陈麒宇，等．元电力：新一代智能电网[J]．发电技术，2022，43(2)：287-304． doi:10.12096/j.2096-4528.pgt.22058
	HUANG C， BU S Q， CHEN Q Y，et al ．Meta-power：next-generation smart grid[J]．Power Generation Technology，2022，43(2)：287-304． doi:10.12096/j.2096-4528.pgt.22058
[8]	刘建伟，李学斌，刘晓鸥．有源配电网中分布式电源接入与储能配置[J]．发电技术，2022，43(3)：476-484． doi:10.12096/j.2096-4528.pgt.21068
	LIU J W， LI X B， LIU X O ．Distributed power access and energy storage configuration in active distribution network[J]．Power Generation Technology，2022，43(3)：476-484． doi:10.12096/j.2096-4528.pgt.21068
[9]	MA K， FANG L R， KONG W W ．Review of distribution network phase unbalance：Scale，causes，consequences，solutions，and future research directions[J]．CSEE Journal of Power and Energy Systems，2020，6(3)：479-488．
[10]	郑在涛，叶保璇，钟康骅，等．基于预测滚动的有源低压配电网三相不平衡治理方法[J]．电网与清洁能源，2023，39(1)：29-36．
	ZHENG Z T， YE B X， ZHONG K H，et al ．A predictive rolling-based three-phase unbalance management method of low-voltage active distribution network[J]．Power System and Clean Energy，2023，39(1)：29-36．
[11]	丁石川，崔康，杭俊，等．基于改进NSGA-3和不平衡潮流的配电网相序优化[J]．电力系统保护与控制，2023，51(3)：46-55．
	DING S C， CUI K， HANG J，et al ．Phase sequence optimization of a distribution network based on improved NSGA-3 and unbalanced power flow[J]．Power System Protection and Control，2023，51(3)：46-55．
[12]	陈申宇，陈维，刘起蕊，等．基于序优化的配电网负荷三相不平衡优化策略研究[J]．智慧电力，2024，52(3)：102-109．
	CHEN S Y， CHEN W， LIU Q R，et al ．Three-phase unbalance optimization strategy for distribution network load based on order optimization algorithm[J]．Smart Power，2024，52(3)：102-109．
[13]	魏剑啸，粟忠来，杨波，等．配电台区无功功率及三相不平衡电容调节的研究[J]．电力系统保护与控制，2019，47(16)：71-79．
	WEI J X， SU Z L， YANG B，et al ．Study on reactive power and three-phase unbalance regulated by capacitor in distribution network[J]．Power System Protection and Control，2019，47(16)：71-79．
[14]	陶顺，孙志鹏．三相不平衡条件下有载调容变压器经济调容方法[J]．电测与仪表，2023，60(9)：151-156．
	TAO S， SUN Z P ．Economic capacity regulation method of on-load capacity regulating transformer under three-phase imbalance conditions[J]．Electrical Measurement & Instrumentation，2023，60(9)：151-156．
[15]	童方格，谭阳红，罗春辉．基于融合熵时段划分的三相配电网动态重构[J]．电力自动化设备，2019，39(11)：78-84．
	TONG F G， TAN Y H， LUO C H ．Dynamic reconstruction of three-phase distribution network based on time division of fusion entropy[J]．Electric Power Automation Equipment，2019，39(11)：78-84．
[16]	吉兴全，连承宇，张玉敏，等．基于智能软开关的三相不平衡配电网动态重构策略[J]．智慧电力，2023，51(5)：111-118．
	JI X Q， LIAN C Y， ZHANG Y M，et al ．Dynamic reconfiguration of three-phase unbalanced distribution networks based on SOP[J]．Smart Power，2023，51(5)：111-118．
[17]	赵晋泉，刘绪，林昌年，等．单相光伏大量接入的三相不平衡配电网无功优化[J]．电力系统自动化，2016，40(13)：13-18．
	ZHAO J Q， LIU X， LIN C N，et al ．Three-phase unbalanced reactive power optimization for distribution systems with a large number of single phase solar generators[J]．Automation of Electric Power Systems，2016，40(13)：13-18．
[18]	王二威，秦亮，皇甫成，等．基于空间分布和时序特征的配电网台区三相不平衡调整方法[J]．电力系统自动化，2023，47(19)：97-105．
	WANG E W， QIN L， HUANGFU C，et al ．Three-phase unbalance adjustment method for distribution station areas based on spatial distribution and time-series characteristics[J]．Automation of Electric Power Systems，2023，47(19)：97-105．
[19]	LIU S Y， CUI X Y， LIN Z Z，et al ．Practical method for mitigating three-phase unbalance based on data-driven user phase identification[J]．IEEE Transactions on Power Systems，2020，35(2)：1653-1656． doi:10.1109/tpwrs.2020.2965770
[20]	马志斌，侯哲帆，张瑞雪．基于智能终端和换相开关的台区三相不平衡治理方法研究[J]．电网与清洁能源，2023，39(6)：39-48．
	MA Z B， HOU Z F， ZHANG R X ．Research on the three-phase unbalance control method in the transformer area based on intelligent terminal equipment and commutation switch[J]．Power System and Clean Energy，2023，39(6)：39-48．
[21]	程湘，田昊，周群，等．考虑相位不平衡的智能换相开关控制策略[J]．电力系统保护与控制，2021，49(6)：48-55．
	CHENG X， TIAN H， ZHOU Q，et al ．Control strategy of intelligent commutation switch considering phase imbalance[J]．Power System Protection and Control，2021，49(6)：48-55．
[22]	LIU S Y， LIN Z Z， LI J Q，et al ．Bi-level optimal placement model of phase switch devices for mitigating three-phase unbalance in low-voltage areas[J]．IEEE Transactions on Power Systems，2022，37(4)：3149-3152． doi:10.1109/tpwrs.2022.3156438
[23]	侯美倩，牛启帆，邢洁，等．计及可靠性的含源配电网储能系统的优化配置[J]．储能科学与技术，2023，12(2)：504-514．
	HOU M Q， NIU Q F， XING J，et al ．Optimal configuration of energy storage system in active distribution network with the consideration of reliability[J]．Energy Storage Science and Technology，2023，12(2)：504-514．
[24]	杨锡勇，张仰飞，林纲，等．考虑需求响应的源-荷-储多时间尺度协同优化调度策略[J]．发电技术，2023，44(2)：253-260．
	YANG X Y， ZHANG Y F， LIN G，et al ．Multi-time scale collaborative optimal scheduling strategy for source-load-storage considering demand response[J]．Power Generation Technology，2023，44(2)：253-260．
[25]	雷旭，马鹏飞，宋智帅，等．计及风电预测误差的柔性负荷日内调度模型[J]．发电技术，2022，43(3)：485-491． doi:10.12096/j.2096-4528.pgt.20083
	LEI X， MA P F， SONG Z S，et al ．A flexible intraday load dispatch model considering wind power prediction errors[J]．Power Generation Technology，2022，43(3)：485-491． doi:10.12096/j.2096-4528.pgt.20083
[26]	刘永梅，王金丽，杨红磊，等．计及柔性负荷调节能力的有源配电网动态优化方法[J]．高电压技术，2021，47(1)：73-80．
	LIU Y M， WANG J L， YANG H L，et al ．Dynamic optimal method of distribution network in consideration of flexible load adjustment capability[J]．High Voltage Engineering，2021，47(1)：73-80．
[27]	NEJABATKHAH F， LI Y W ．Flexible unbalanced compensation of three-phase distribution system using single-phase distributed generation inverters[J]．IEEE Transactions on Smart Grid，2019，10(2)：1845-1857． doi:10.1109/tsg.2017.2778508
[28]	唐巍，李天锐，张璐，等．基于三相四线制最优潮流的低压配电网光伏-储能协同控制[J]．电力系统自动化，2020，44(12)：31-40．
	TANG W， LI T R， ZHANG L，et al ．Coordinated control of photovoltaic and energy storage system in low-voltage distribution networks based on three-phase four-wire optimal power flow[J]．Automation of Electric Power Systems，2020，44(12)：31-40．
[29]	陈家超，李钦豪，唐渊，等．考虑光伏选相投切的低压配电网三相平衡优化[J]．电力自动化设备，2022，42(4)：71-78．
	CHEN J C， LI Q H， TANG Y，et al ．Three-phase balance optimization of low-voltage distribution network considering photovoltaic phase selection and switching[J]．Electric Power Automation Equipment，2022，42(4)：71-78．
[30]	姚伟，刘彦彦，张玉良．基于序电流的三相负荷不平衡度数学建模与度量分析[J]．电力系统保护与控制，2023，51(14)：34-42．
	YAO W， LIU Y Y， ZHANG Y L ．Mathematical modeling and measurement analysis of three-phase load imbalance degree based on sequence current[J]．Power System Protection and Control，2023，51(14)：34-42．
[31]	周纲，黄瑞，刘谋海，等．基于新型B-N窗和改进分区法的三相不平衡度检测[J]．电测与仪表，2023，60(10)：117-123．
	ZHOU G， HUANG R， LIU M H，et al ．Three-phase imbalance factor detection based on novel B-N window and improved partition method[J]．Electrical Measurement & Instrumentation，2023，60(10)：117-123．
[32]	陈家超．低压有源配电网的协调控制优化模型与方法研究[D]．广州：华南理工大学，2021． doi:10.1109/ciced56215.2022.9928836
	CHEN J C ．Research on coordinated control optimization model and method of low-voltage active distribution network．Guangzhou：South China University of Technology，2021． doi:10.1109/ciced56215.2022.9928836
[33]	王守相，王成山．现代配电系统分析[M]．2版．北京：高等教育出版社，2014：12-20．
	WANG S X， WANG C S ．Analysis of modern distribution system[M]．2nd ed．Beijing：Higher Education Press，2014：12-20．
[34]	颜湘武，王庆澳，卢俊达，等．计及电动汽车和柔性负荷的微电网能量调度[J]．电力系统保护与控制，2023，51(17)：69-79．
	YAN X W， WANG Q A， LU J D，et al ．Microgrid energy scheduling with electric vehicles and flexible loads[J]．Power System Protection and Control，2023，51(17)：69-79．
[35]	刘蓉晖，李子林，杨秀，等．考虑用户侧柔性负荷的社区综合能源系统日前优化调度[J]．太阳能学报，2019，40(10)：2842-2850．
	LIU R H， LI Z L， YANG X，et al ．Optimal dispatch of community integrated energy system considering user-side flexible load[J]．Acta Energiae Solaris Sinica，2019，40(10)：2842-2850．
[36]	国家电网公司．配电网运维规程： [S]．北京：中国电力出版社，2015．
	State Grid Corporation of China ． Regulations of operating and maintenance for distribution network： [S]．Beijing：China Electric Power Press，2015．
[37]	顾怡，邢洁，马洪艳，等．计及配网电压越限的光储协同优化运行策略[J]．储能科学与技术，2024，13(3)：893-902．
	GU Y， XING J， MA H Y，et al ．Optimal operation strategy of distributed photovoltaic and energy storage systems by considering voltage violations in the distribution network[J]．Energy Storage Science and Technology，2024，13(3)：893-902．

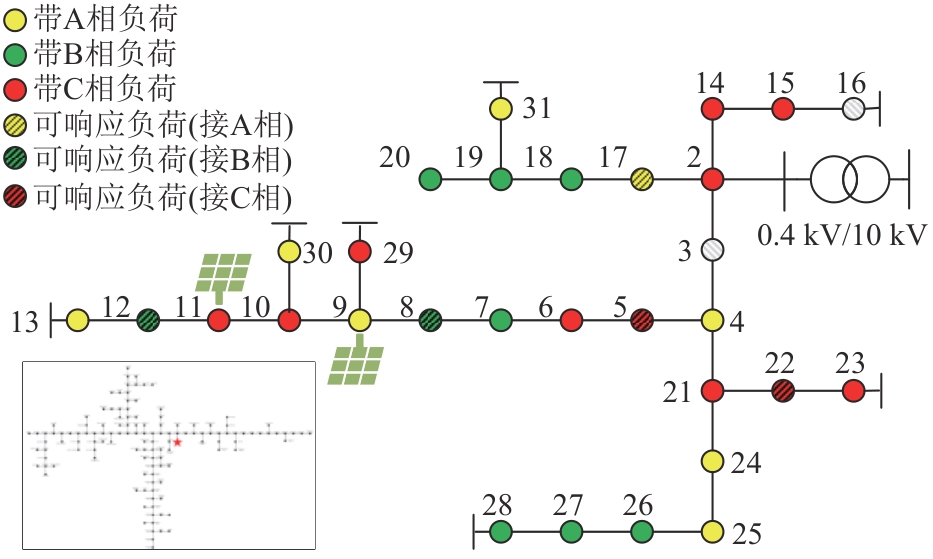

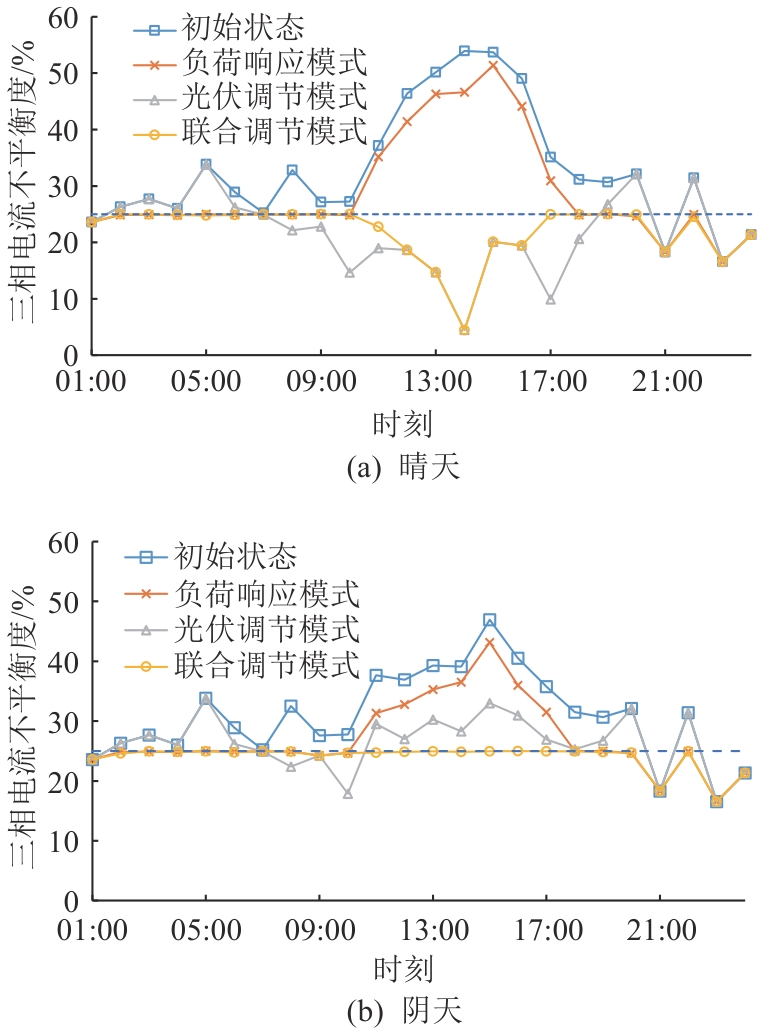

类型	治理方法	不平衡越限	不平衡度达标率/%	网损/(kW⋅h)	负荷调节成本/元	换相开关动作次数
晴天	初始状态	是	16.67	18.67	—	—
	负荷响应模式	是	70.83	17.34	15.17	—
	光伏调节模式	是	66.67	18.26	—	5
	联合调节模式	否	100	17.52	6.96	1
阴天	初始状态	是	16.67	19.44	—	—
	负荷响应模式	是	70.83	18.10	15.21	—
	光伏调节模式	是	33.33	17.27	—	6
	联合调节模式	否	100	18.36	10.01	1

类型	治理方法	不平衡越限	不平衡度达标率/%	网损/(kW⋅h)	负荷调节成本/元	换相开关动作次数
晴天	初始状态	是	16.67	18.67	—	—
	负荷响应模式	是	70.83	17.34	15.17	—
	光伏调节模式	是	66.67	18.26	—	5
	联合调节模式	否	100	17.52	6.96	1
阴天	初始状态	是	16.67	19.44	—	—
	负荷响应模式	是	70.83	18.10	15.21	—
	光伏调节模式	是	33.33	17.27	—	6
	联合调节模式	否	100	18.36	10.01	1

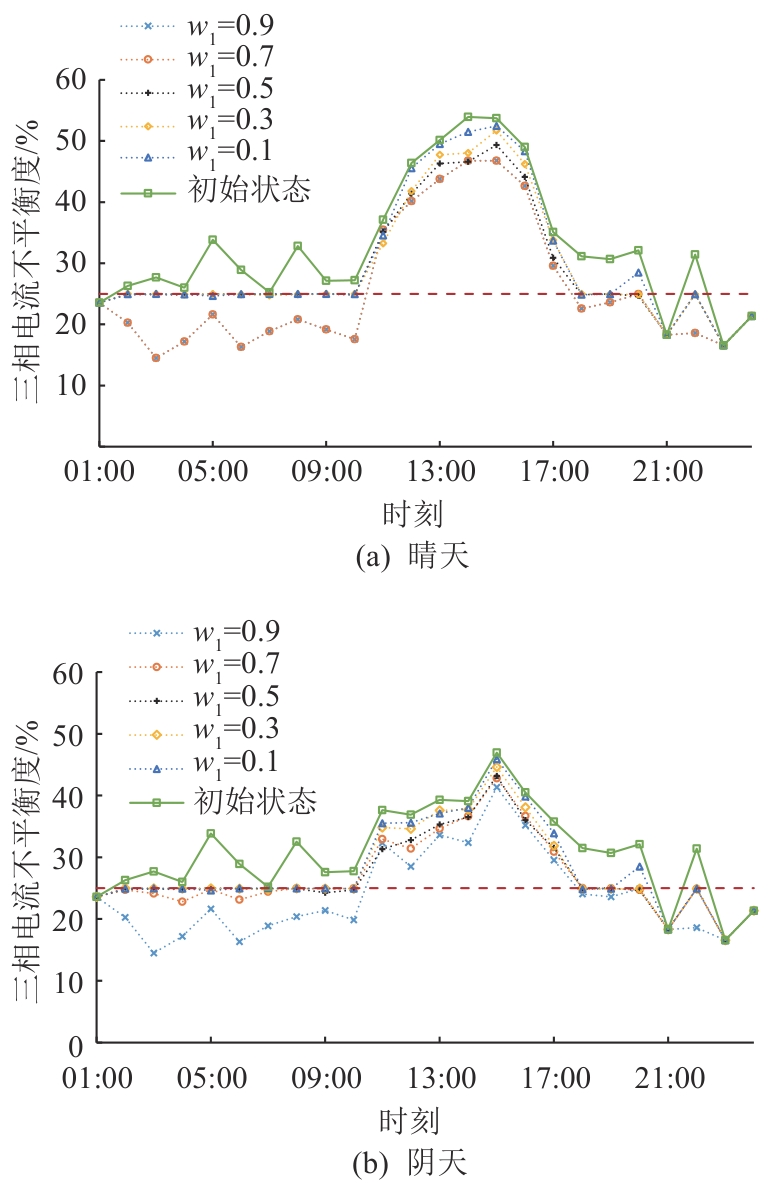

类型	柔性负荷响应模型	不平衡度达标率/%	不平衡度平均值/%	不平衡度最大越限值	网损/(kW⋅h)	柔性负荷调节成本/元
晴天	初始状态	16.67	32.74	53.95	18.67	—
	w₁=0.9	70.83	25.88	46.79	15.47	38.28
	w₁=0.7	70.83	28.76	48.44	17.17	17.47
	w₁=0.5	70.83	29.13	49.35	17.34	15.17
	w₁=0.3	70.83	29.44	51.71	17.47	13.20
	w₁=0.1	66.67	30.12	52.47	17.54	13.16
阴天	初始状态	16.67	30.73	46.95	19.44	—
	w₁=0.9	70.83	23.93	41.32	16.19	37.24
	w₁=0.7	70.83	26.84	42.81	17.84	17.95
	w₁=0.5	70.83	27.05	43.16	18.10	15.21
	w₁=0.3	70.83	27.62	44.63	18.22	14.13
	w₁=0.1	66.67	28.05	45.91	18.36	12.01

类型	柔性负荷响应模型	不平衡度达标率/%	不平衡度平均值/%	不平衡度最大越限值	网损/(kW⋅h)	柔性负荷调节成本/元
晴天	初始状态	16.67	32.74	53.95	18.67	—
	w₁=0.9	70.83	25.88	46.79	15.47	38.28
	w₁=0.7	70.83	28.76	48.44	17.17	17.47
	w₁=0.5	70.83	29.13	49.35	17.34	15.17
	w₁=0.3	70.83	29.44	51.71	17.47	13.20
	w₁=0.1	66.67	30.12	52.47	17.54	13.16
阴天	初始状态	16.67	30.73	46.95	19.44	—
	w₁=0.9	70.83	23.93	41.32	16.19	37.24
	w₁=0.7	70.83	26.84	42.81	17.84	17.95
	w₁=0.5	70.83	27.05	43.16	18.10	15.21
	w₁=0.3	70.83	27.62	44.63	18.22	14.13
	w₁=0.1	66.67	28.05	45.91	18.36	12.01
