太阳能光伏光热高效综合利用技术

李英峰, 张涛, 张衡, 崔鹏, 付在国, 高中亮, 耿奇, 柳志晗, 朱群志, 李和兴, 李美成

Efficient and Comprehensive Photovoltaic/Photothermal Utilization Technologies for Solar Energy

Yingfeng LI, Tao ZHANG, Heng ZHANG, Peng CUI, Zaiguo FU, Zhongliang GAO, Qi GENG, Zhihan LIU, Qunzhi ZHU, Hexing LI, Meicheng LI

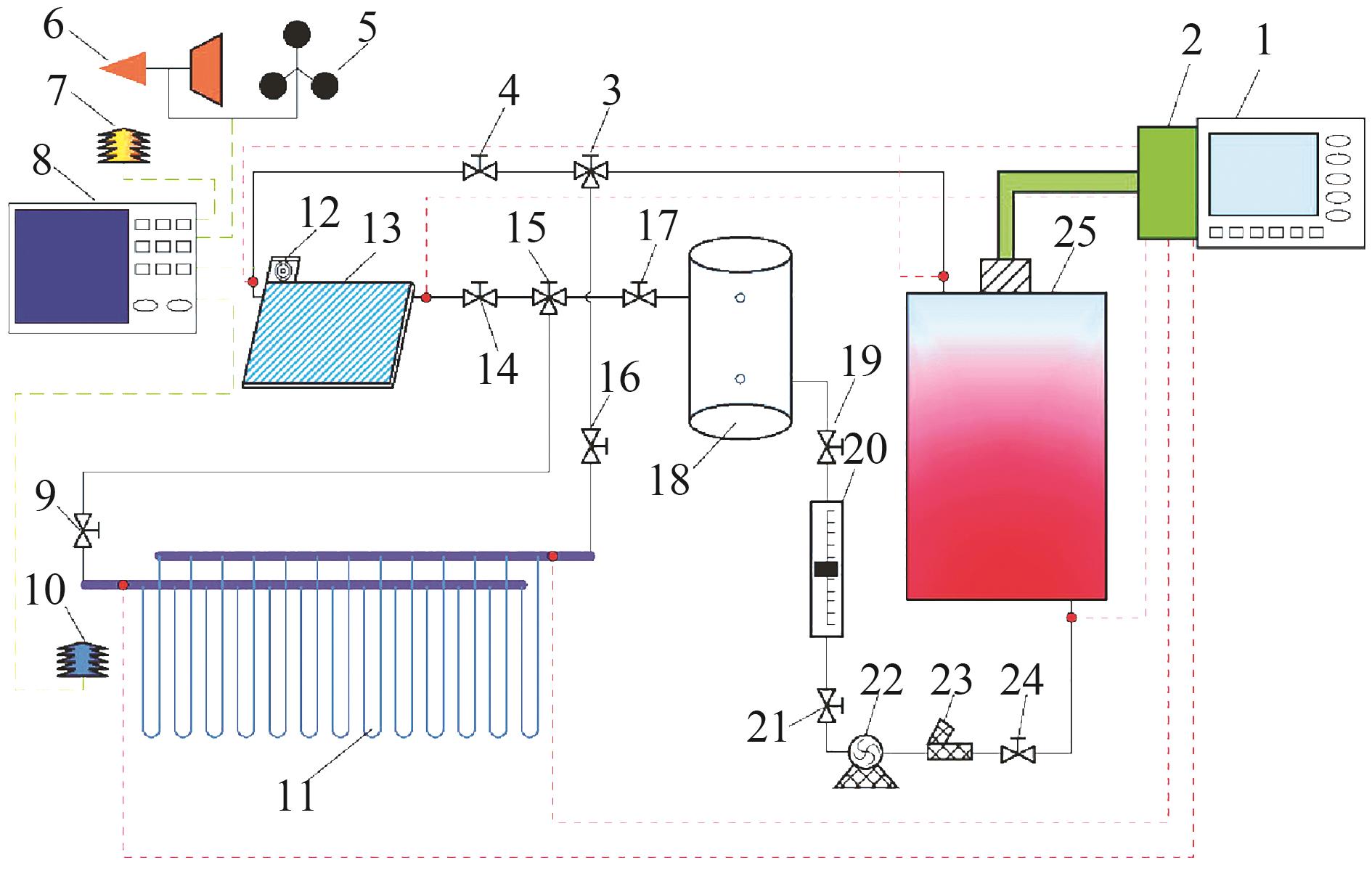

图6 储热型太阳能供暖系统原理图 1—TP700数据采集器；2—K型点状测温传感器；3—三通阀-1；4—球阀-1；5—风速仪；6—风向标；7—环境温度传感器(室外)；8—CR3000数据采集器；9—球阀-2；10—环境温度传感器(室内)；11—毛细管网；12—倾斜面太阳总辐射表；13—平板热管型太阳能集热器；14—球阀-3；15—三通阀-2；16—球阀-4；17—球阀-5；18—缓冲水箱；19—球阀-6；20—玻璃浮子流量计；21—球阀-7；22—循环泵；23—Y型过滤器；24—球阀-8；25—相变储热单元。

Fig. 6 Schematic diagram of solar heating system with heat storage
